공장 산업 설비 통신 시공 — POSCO 스테인레스 함체·산업용 후렉시블 포설

공장 현장은 사무실 시공이랑 결이 완전히 다릅니다. 진동에 분진에 기름때까지, 여기에 무거운 설비들 사이로 케이블을 끌고 가야 하니까요. 이번엔 스테인레스 설비가 늘어선 산업 라인을 따라 통신선을 포설하고, 실내외로 회선을 끌어와 스위치까지 물리는 공장 인터넷·랜공사였습니다. 사진 정리하면서 그날 작업을 다시 떠올려 적어봤습니다.

먼저 이 사진부터 보시죠. POSCO 304HL 스테인레스 강판으로 마감된 설비 기둥이 번쩍이고, 그 옆으로 검은 모터가 붙어 있네요. 그 위에 브래킷을 대고 스위치를 한 대 올려 고정했습니다. 이런 환경에서는 일반 사무실처럼 천장 위로 선 휙 던져놓고 끝낼 수가 없습니다. 설비가 돌면서 생기는 진동이 있고 모터 근처라 발열도 신경 써야 하니까요. 스위치를 어디에 앉혀야 설비 운영에 방해 안 되고 점검도 편할지, 자리부터 한참 봤습니다.

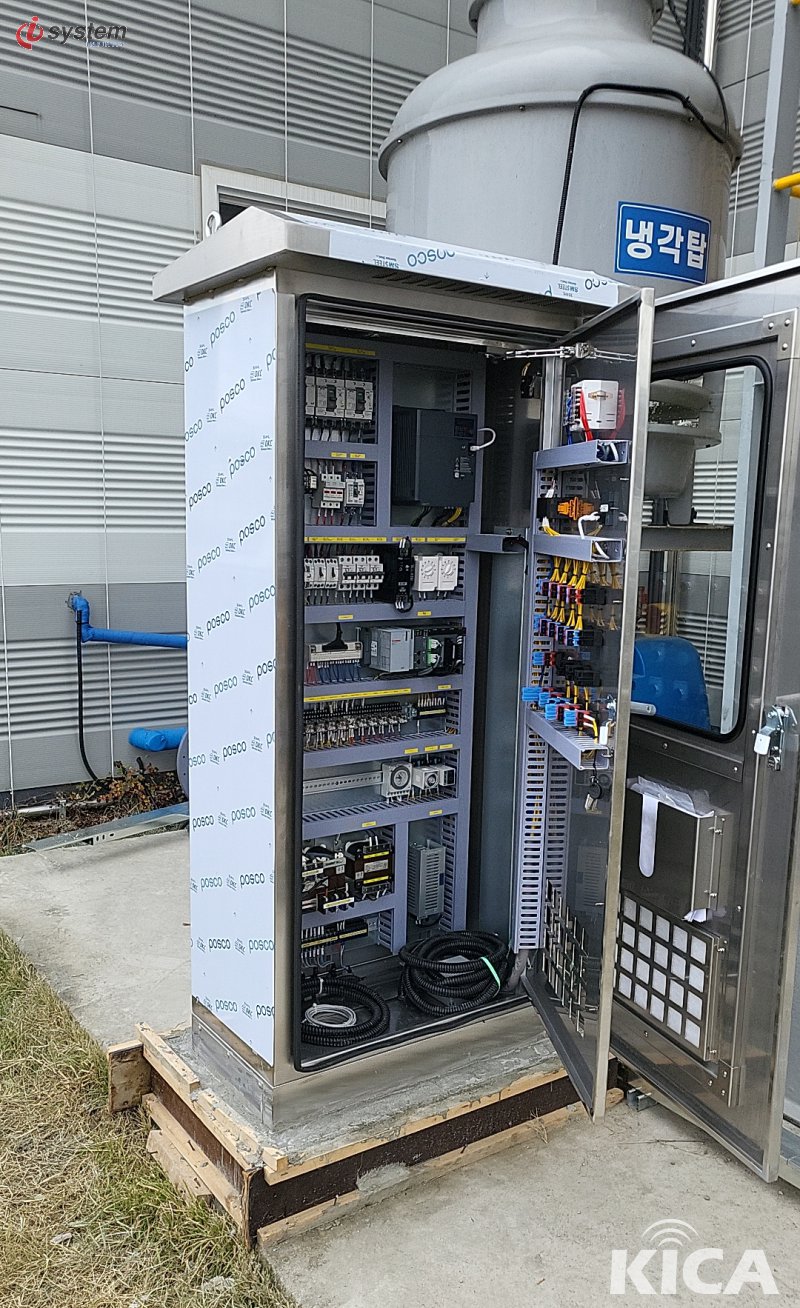

이건 냉각탑 바로 옆에 세워진 옥외 제어반입니다. 문을 열어보니 안쪽으로 각종 계전기와 차단기, 배선이 빼곡하게 자리 잡고 있더군요. 저희가 끌어온 통신선이 이런 제어반과 연동되는 라인이라, 함체가 어디에 서 있고 회선이 어느 방향으로 드나드는지부터 눈으로 익혔습니다. 옥외에 노출된 함이라 문 닫았을 때 틈이 잘 물리는지도 같이 봤네요.

회선이 실내로만 다니는 게 아니라 건물 밖으로도 한 구간 지나갑니다. 외벽 골강판을 따라 파란 보온재로 감은 배관들이 지나가고, 그 아래로 검정 후렉시블 전선관을 바닥까지 끌어 내렸습니다. 옥외 구간은 비바람에 직사광까지 그대로 맞는 자리라, 케이블을 맨살로 둘 수가 없습니다. 그래서 전선관 안에 통째로 넣어 보호하면서 내렸지요. 잡초 사이로 관이 눌리거나 꺾이지 않게 경로를 잡는 게 이 구간의 핵심이었습니다.

실내로 들어오면 이렇게 파란 제어함 아래로 검정 후렉시블 전선관이 여러 가닥 나란히 내려옵니다. 한 줄 한 줄 금속 새들로 벽에 단단히 물려 고정했습니다. 공장은 진동이 상시로 있는 곳이라 고정이 부실하면 시간 지나면서 관이 흔들리다 안쪽 선까지 상하거든요. 자세히 보시면 파란 LC 광 커넥터 한 쌍이 함체 옆으로 나와 있는 게 보이는데, 이 라인엔 광케이블도 함께 들어온다는 얘기지요. 광은 특히 곡률에 예민해서 억지로 꺾이지 않게 여유를 두고 정리했습니다.

이쪽은 벽에 붙인 흰색 함체에서 파란 케이블 한 가닥이 아래 제어반으로 내려가 물리는 장면입니다. 제어반 앞면엔 빨간 표시등이 들어와 있고, 위로는 은박 보온 덕트가 지나가네요. 케이블이 함체와 제어반 사이를 최단으로 가되 설비에 쓸리지 않게 살짝 여유를 준 채 곡선으로 떨어뜨렸습니다. 이런 자리는 선이 팽팽하게 당겨져 있으면 진동에 오래 못 버티니, 텐션을 일부러 느슨하게 잡아주는 게 요령입니다.

포설이 어느 정도 되면 중간중간 선이 제대로 살아 있는지 확인해야 합니다. 이 사진이 딱 그 장면인데요, 감아둔 회색 랜선을 파란 케이블 테스터에 물려 도통을 짚어봤습니다. 옆에 검정 후렉시블 전선관이 한 사리 감겨 있고 오른쪽엔 열교환기 동관 핀이 보이네요. 현장에서 선을 다 깐 다음 문제를 발견하면 되돌리기가 너무 힘드니, 이렇게 구간마다 테스터로 미리 잡아두는 게 결국 시간을 버는 길입니다.

본격 포설 전에 자재를 이렇게 함체 아래에 모아 정리해 뒀습니다. 검정 후렉시블 전선관이 넉넉히 한 무더기 감겨 있고, 그 안쪽에 회색 케이블 여유분도 같이 사려 두었네요. 옆 노란 트레이엔 설비에서 나온 기름때가 그대로 고여 있는데, 공장 바닥이 원래 이렇습니다. 그래서 케이블을 바닥에 함부로 늘어놓지 못하고 항상 관에 넣거나 걸쳐 올려 두는 습관이 배지요. 필요한 만큼 끊어 쓰면서도 나중에 한 가닥 더 추가할 여유는 남겨 두는 게 산업 현장 자재 관리입니다.

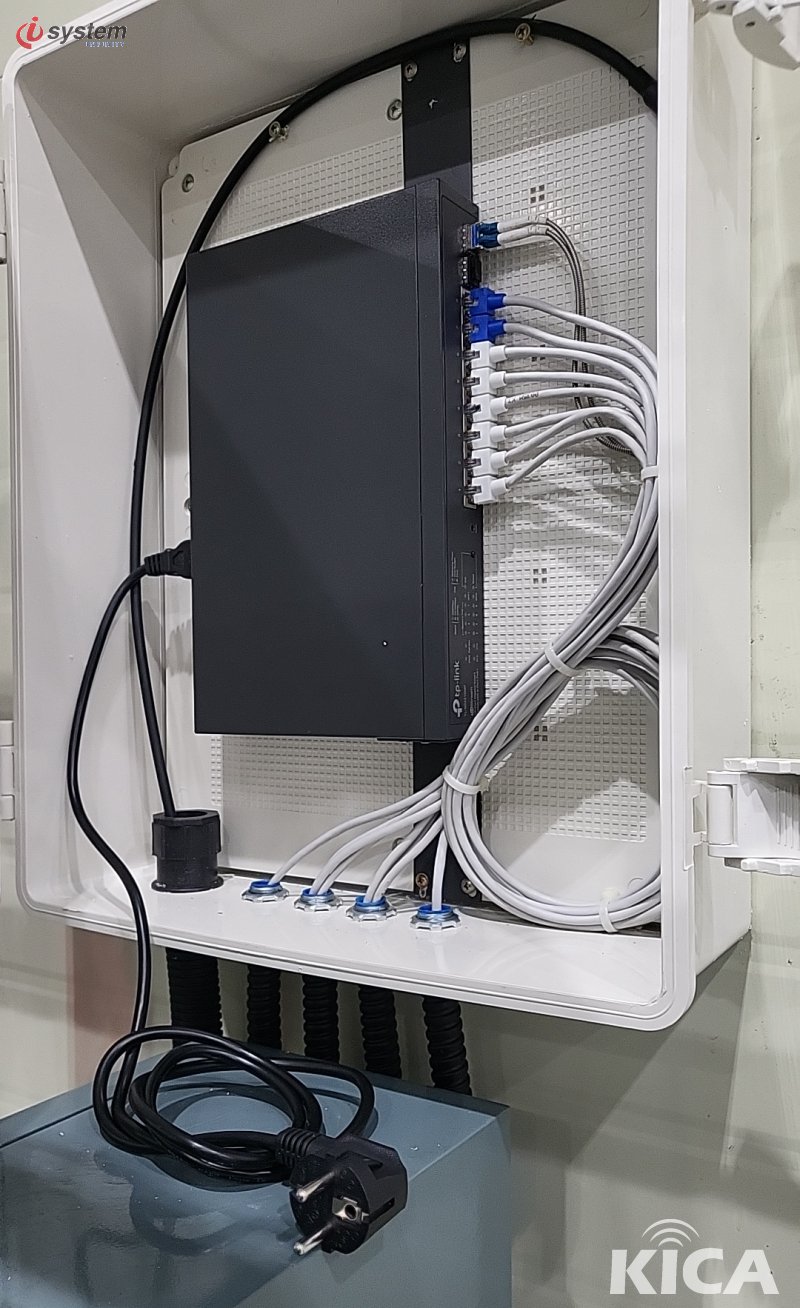

이제 마무리 결선입니다. 벽에 건 흰색 함체를 열면 안쪽에 검은 스위치가 자리 잡고 있고, 흰색 랜선들이 파란 커넥터 부츠를 물고 포트마다 가지런히 꽂혀 있습니다. 여덟 가닥 남짓 되는 선을 한쪽으로 몰아 흐름을 만들어 정리했네요. 함체 아래로는 케이블 그랜드를 통해 선이 들어오고, 그 밑으로 다시 후렉시블 전선관이 이어집니다. 왼쪽 아래엔 스위치에 전원을 넣어줄 어댑터도 보이고요. 이렇게 포트 순서대로 정리해 두면 몇 달 뒤 다른 기사가 함을 열어도 한눈에 구조가 보여 헤맬 일이 없습니다.

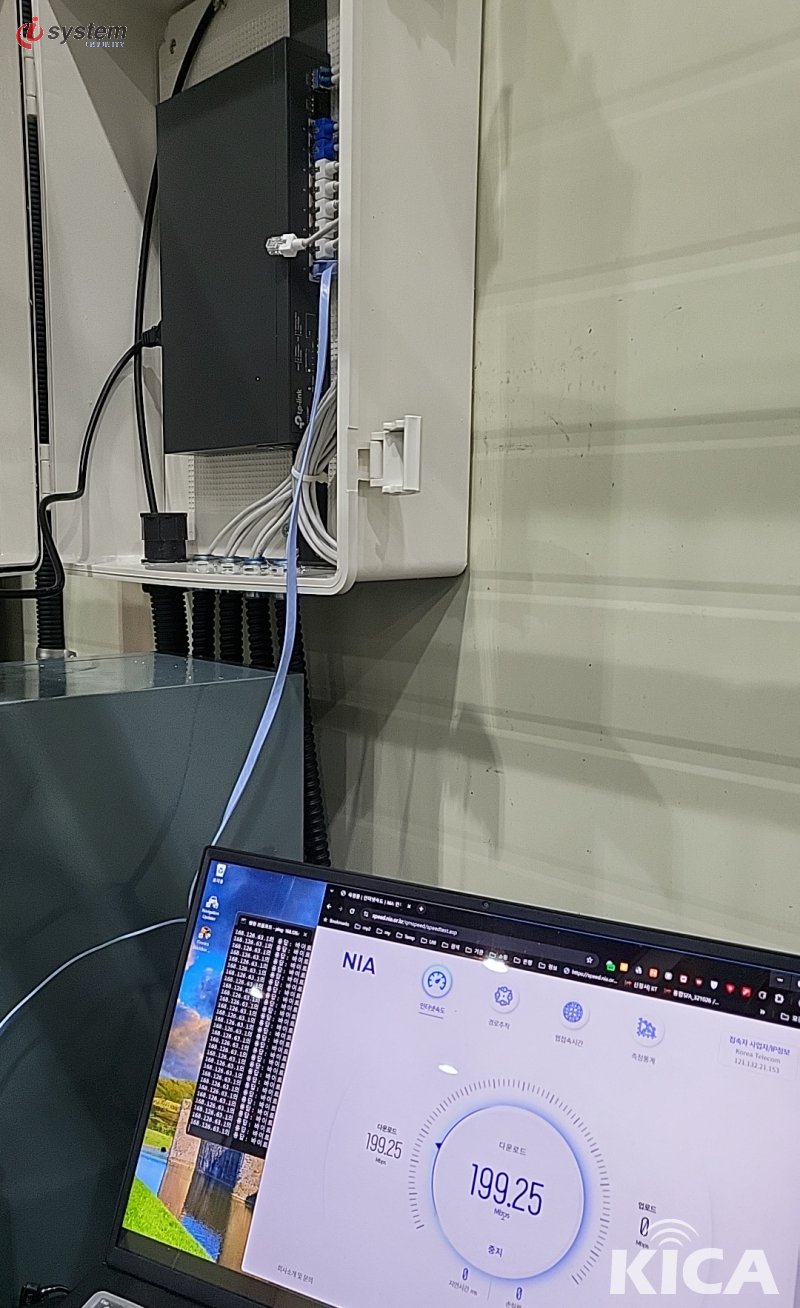

마지막은 실제 속도 측정입니다. 결선까지 끝낸 스위치에 노트북을 물려 NIA 속도측정 사이트를 돌렸더니 다운로드 199.25Mbps가 찍혔네요. 회선이 제대로 살아서 규정 속도가 나오는 걸 눈으로 확인하고서야 짐을 챙겼습니다. 스테인레스 설비가 가득한 이런 산업 현장에서 통신선이 오래 버티려면, 결국 고정 하나, 관 하나, 여유 곡률 하나 같은 눈에 안 보이는 디테일이 다 받쳐줘야 합니다. 공장 통신 인프라는 깔 때 잘 깔아두면 몇 년을 말썽 없이 가는 법이라, KT 공식 파트너 ㈜아이씨스템도 그 기준에 맞춰 오늘 현장을 마무리했습니다.
