[현장 노트] 시흥 야외 매장 광케이블 인입, 외곽 배관 포설 및 단자함 구축

일반적인 사무실 내부와는 사뭇 다른 환경인 시흥시 정왕2동의 야외 레저 시설 현장입니다. 이번 작업은 넓은 서핑장과 외부 매장이 결합된 야외 공간에서 진행되었습니다. 비바람과 직사광선에 직접 노출되는 야외 통신 시공은 자재 선택부터 배선 경로 지정까지 매 순간 엄격한 기준을 적용해야 탈이 나지 않습니다. 외부 옹벽을 타고 들어오는 인입선과 매장 건물 벽면의 하이박스 단자함까지 이어지는 선로를 단단히 보호하는 외곽 통신망 구축이 이번 공사의 핵심이었습니다.

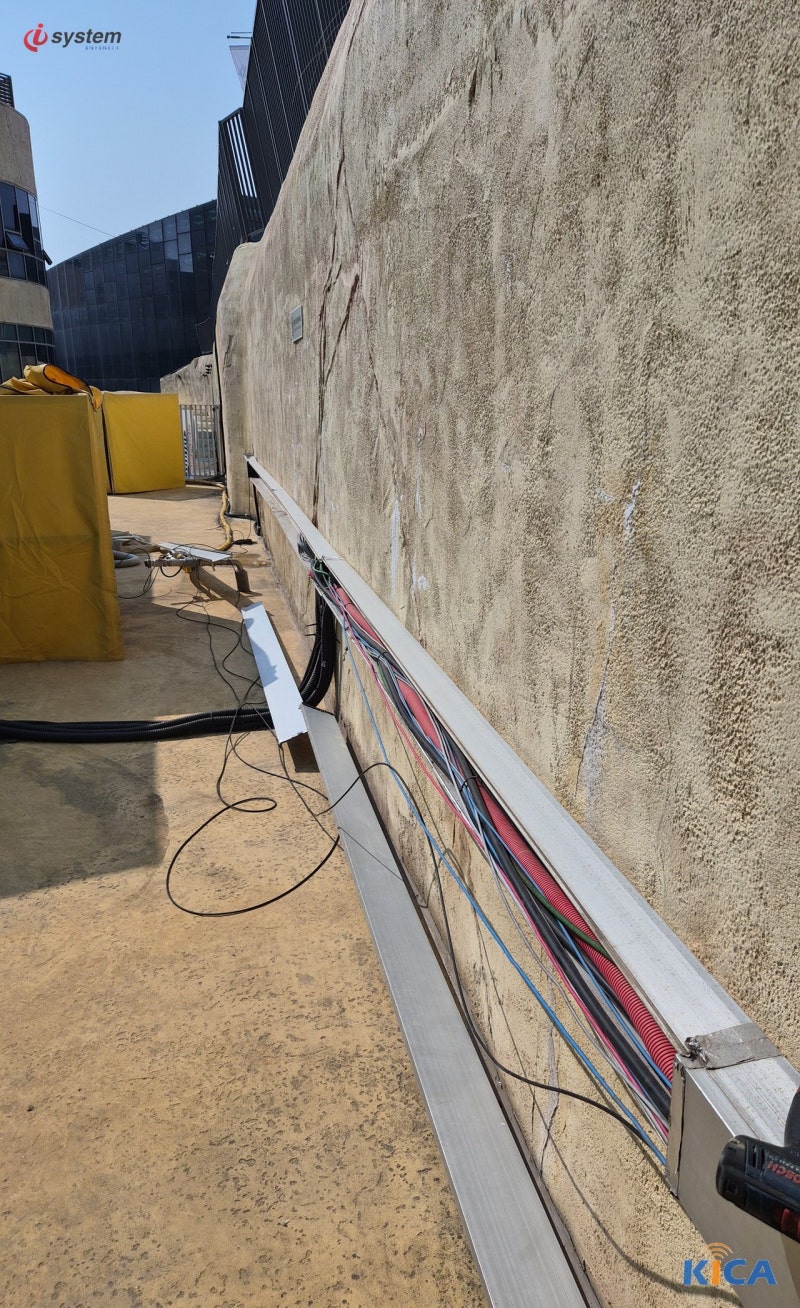

옹벽 하단에 미리 고정해 둔 금속제 레이스웨이 내부로 굵은 간선 케이블과 UTP 선로를 포설하는 과정입니다. 흙먼지와 습기가 차기 쉬운 지면 가깝게 지나가는 구간이라 배선들이 꼬이거나 피복이 벗겨지지 않도록 한 줄씩 정성껏 밀어 넣었습니다. 덮개를 씌우기 전에 내부 가이드라인을 잡고 신호 간섭이 없도록 묶어주는 수작업을 거치게 됩니다. 이런 외곽 통신망 공사는 사소한 틈새로 물이 들어가면 신호 감쇄가 생기므로 배관 마감에 부쩍 신경을 써야 합니다.

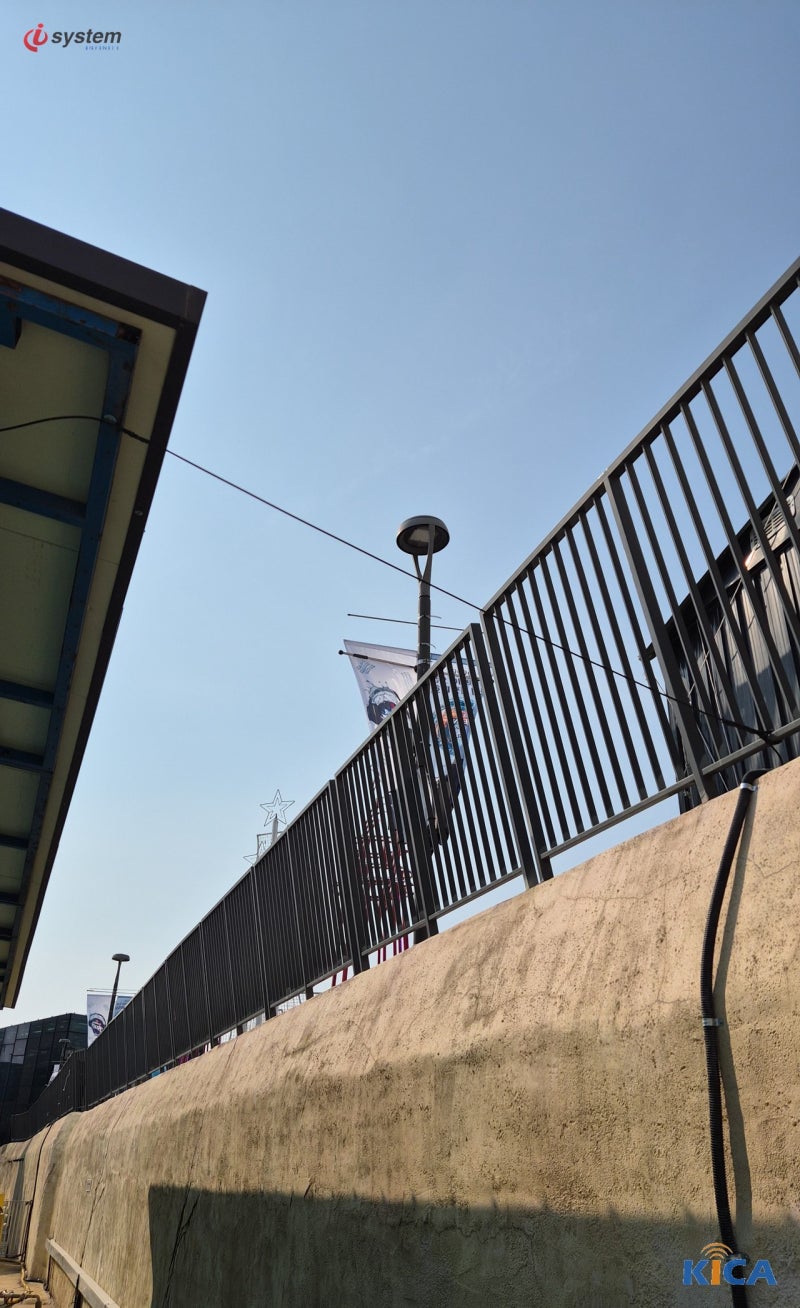

옹벽 위쪽 철제 펜스 라인을 따라 저 멀리서 날아오는 공중 가공 인입선 배선 작업입니다. 허공을 가로지르는 인입선은 바람에 흔들려 피로 누적으로 단선되는 일이 잦기 때문에 메신저 와이어와 인입 광케이블을 단단히 결속하여 텐션을 팽팽하게 유지해 줍니다. 펜스 기둥을 지나 건물로 떨어지는 분기점에서는 검은색 가요전선관인 CD관을 써서 외부 노출을 원천 차단했습니다. 옹벽 콘크리트 면에 고정 쇠붙이를 박아 단단히 고정하는 길을 냈지요.

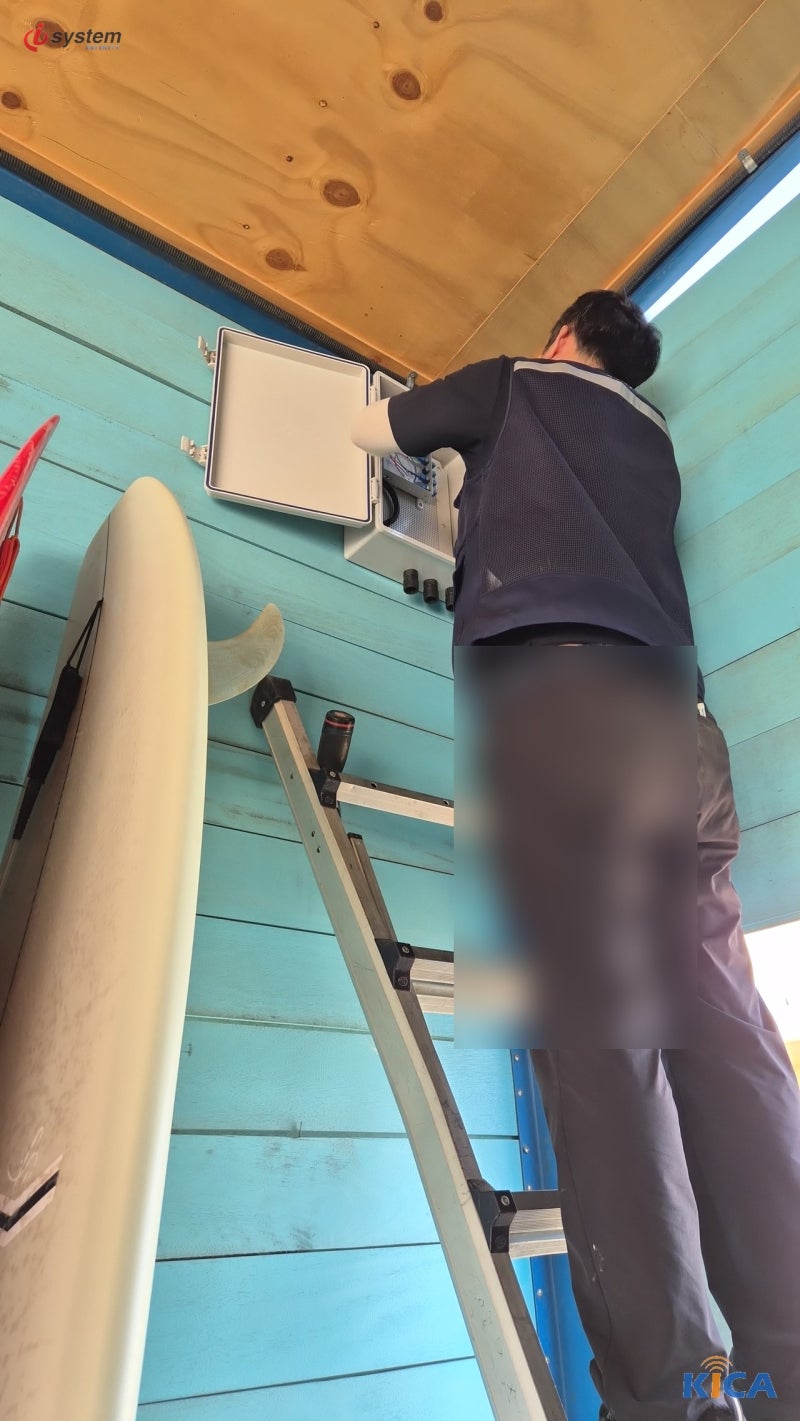

시원한 민트색 판넬로 마감된 매장 외벽 상단에 야외용 하이박스 단자함을 안착시킨 뒤 내부 결선에 들어간 모습입니다. 사다리를 타고 좁은 구석으로 올라가 몸을 웅크린 채 함체 밑 구멍으로 인입된 케이블들을 내부 단자대에 하나씩 연결하고 있습니다. 바로 옆에 서핑 보드가 세워진 야외 매장 특성상 물방울이 튈 위험이 아주 큽니다. 단자함 문을 열었을 때 상단에서 물이 스며들지 않도록 처마 밑 그늘진 최상단 자리를 골라 자리를 잡았습니다.

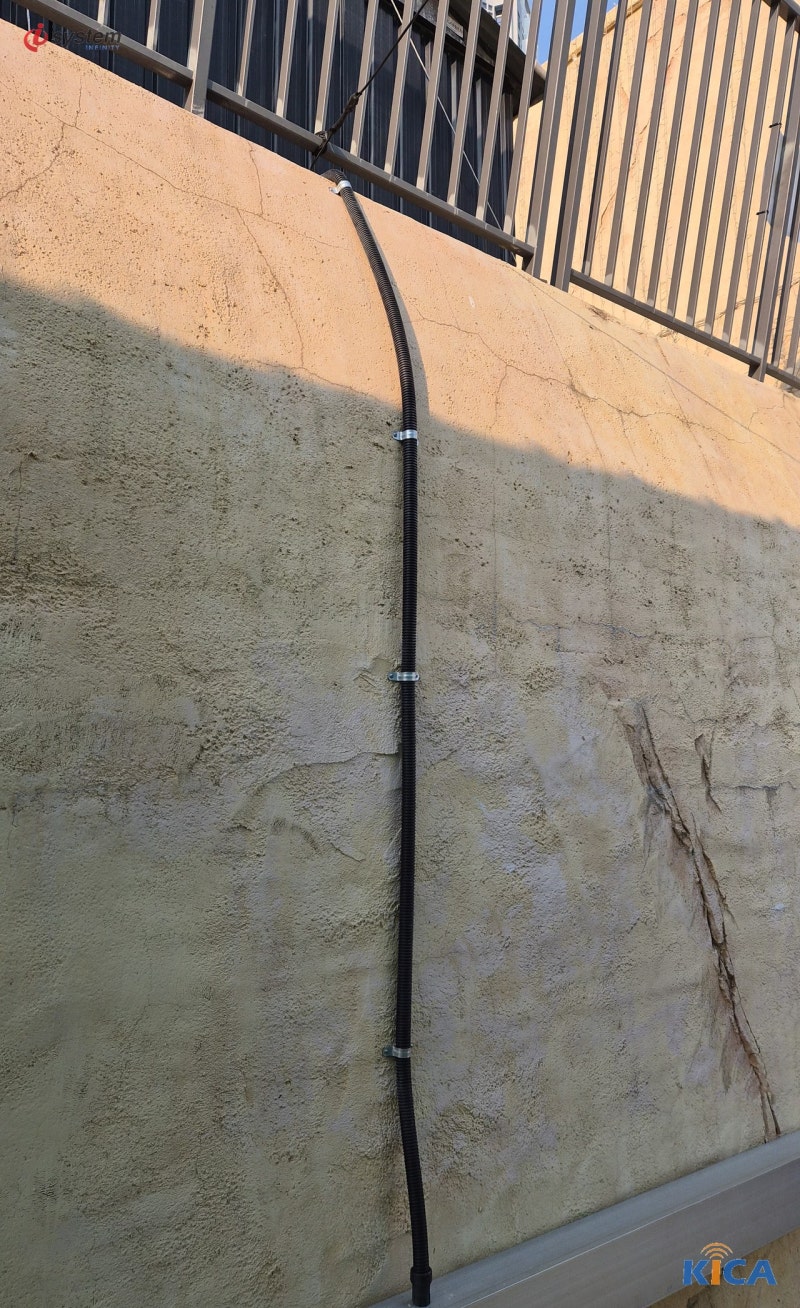

옹벽 위에서 아래 레이스웨이까지 수직으로 떨어지는 배관 경로가 완성된 상태입니다. 굴곡진 옹벽 상단 면을 따라 검은색 CD관을 곡률 반경에 맞춰 부드럽게 꺾어 내린 뒤 벽면에 새들을 촘촘히 박아 고정했습니다. 새들 간격이 너무 넓으면 시간이 지나 배관이 처지거나 덜렁거리게 됩니다. 빈틈없이 벽에 밀착된 배관 끝단은 금속 트레이 내부로 쏙 들어가게 유도하여 외부 노출 부위를 철저히 숨겼습니다.

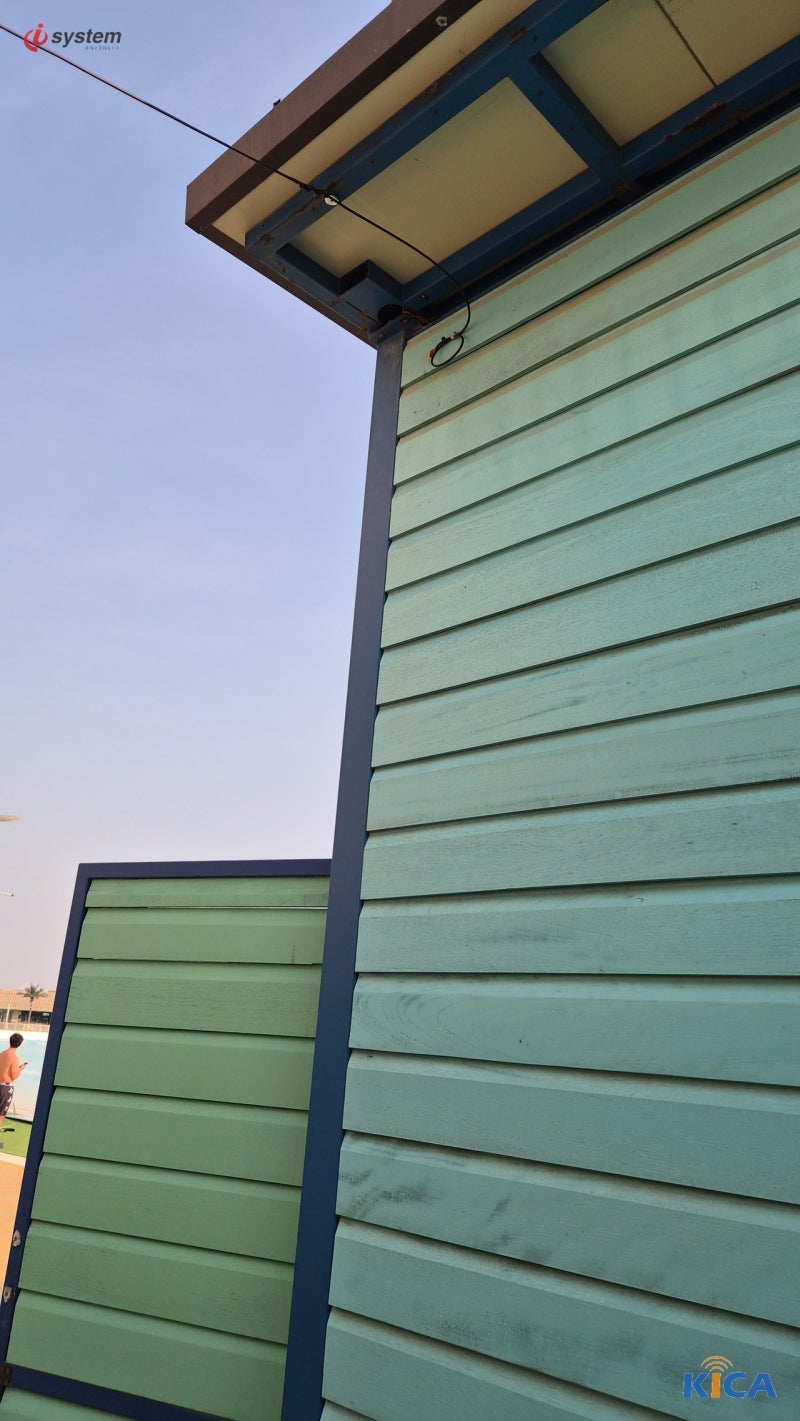

외벽 인입선이 건물의 꺾이는 모서리를 타고 들어가는 구간의 마감 상태입니다. 샌드위치 판넬 건물은 판넬 틈새나 코너 부위가 누수에 취약합니다. 그렇기 때문에 인입선을 모서리 마감재 뒤편으로 바짝 붙여 숨기고, 빗물이 선을 타고 내부로 들어가지 못하도록 아래로 둥글게 굴린 물받이 루프를 만들어 시공했습니다. 건물 색상과도 이질감이 들지 않게 깔끔하게 조율된 마감 형태를 보니 속이 다 시원하네요.

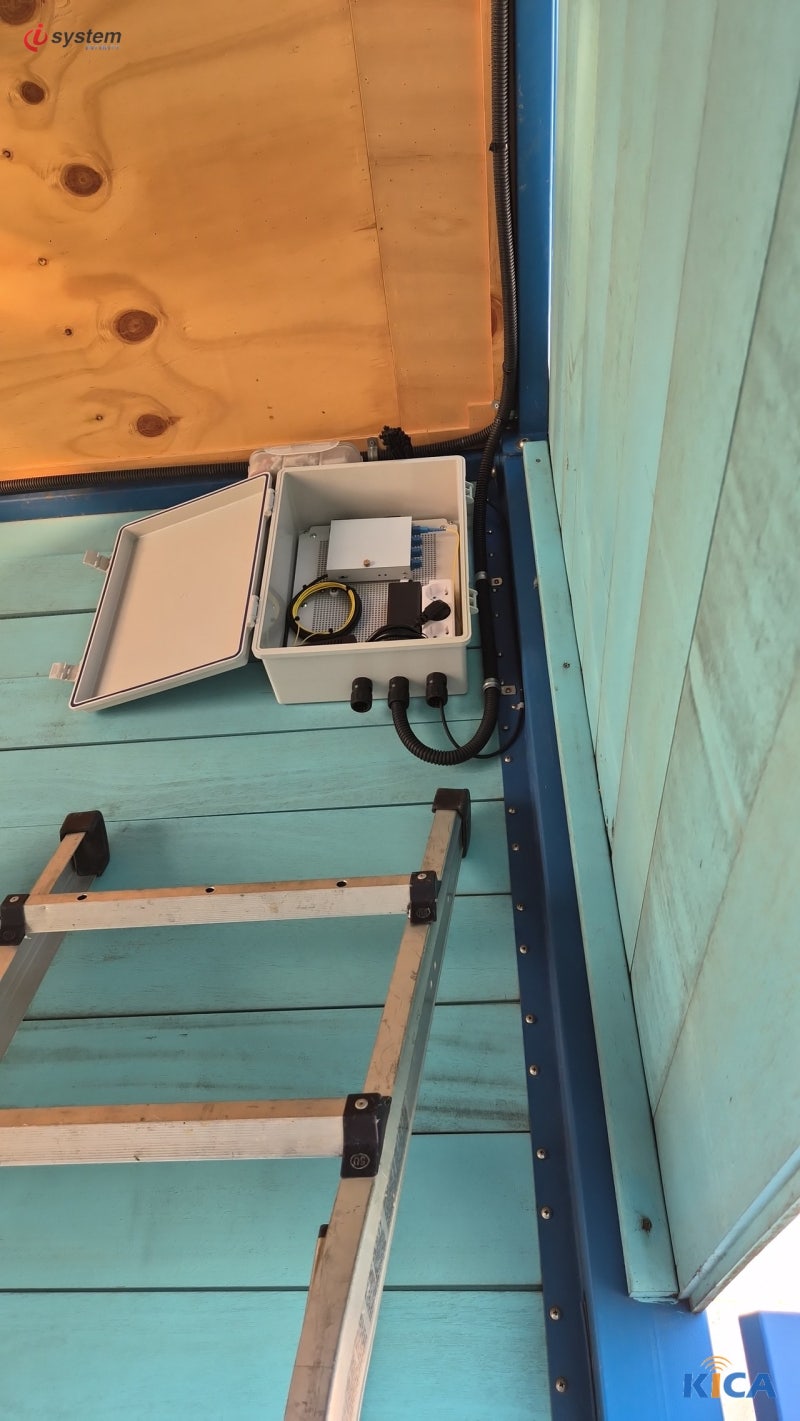

모든 배선과 결선이 마무리된 야외 하이박스 단자함 내부 구조입니다. 외부에서 들어온 광케이블은 노란색 패치코드로 FDF(광분배함)에 정합되었고, 소형 허브와 어댑터, 그리고 내부용 멀티탭이 간섭 없이 제 자리를 찾았습니다. 하단 인입구는 방수 커넥터를 적용해 밀봉 처리하여 문을 닫으면 먼지나 습기가 전혀 침투할 수 없는 구조입니다. 이처럼 야외 레저 시설이나 외곽 매장은 정밀한 선로 보호 배관과 하이박스 구성이 빠질 수 없습니다.

현장의 회선 정비와 품질은 곧바로 매장 포스기나 무선 네트워크 속도에 직결되는 부분입니다. 야외 레저 시설이나 지식산업센터 등 다양한 현장 랜공사는 사후 관리가 철저하고 정보통신공사 면허를 정식 등록한 시공팀에 맡겨야 뒤탈이 없습니다. 사무실 인터넷 가입과 연계하여 초기 선로 공사 비용을 덜 수 있는 알맞은 제안도 가능합니다. 구축 방식에 대해 궁금한 점이 있으시다면 편하게 말씀해 주시기 바랍니다.
