서울 오피스 랜공사 사례 - 지하주차장부터 사무실까지 케이블 포설

서울특별시 서초구에 위치한 한 오피스 건물에서 지하주차장 천장 배관망부터 사무실 내부 스위칭 허브까지 이어지는 랜공사를 진행했습니다. 건물 하나에 여러 층과 구간이 얽혀 있을 때는 경로 설계 하나하나가 전체 통신 품질을 좌우하기 때문에, 지하주차장 케이블트레이 활용부터 계단실 몰딩 마감, 사무실 출입구 배선 정리까지 구간별로 어떤 기준으로 작업했는지 순서대로 기록해 두었습니다. 사무실 인터넷 가입이나 이전으로 랜공사를 앞두고 계신 분들이 참고할 수 있도록 현장에서 실제로 마주한 조건과 판단 과정을 정리합니다.

지하주차장 천장 케이블트레이 활용과 메인 포설

지하주차장 천장에는 이미 소방배관과 설비배관 등 여러 배관이 복잡하게 얽혀 지나가고 있었습니다. 새로 배관을 추가하기보다는 기존에 설치돼 있던 대형 메탈 케이블트레이 경로를 그대로 활용하는 방향으로 잡았습니다. 배관이 많은 구간일수록 새 경로를 뚫기보다 기존 경로를 먼저 살피는 편이 건물 마감을 훼손하지 않는 방법입니다.

트레이 하부 지지대에 검은색 고규격 UTP 케이블 묶음을 팽팽하게 당겨 가며 단단히 고정했습니다. 케이블이 처지거나 인접한 다른 배관의 열기에 영향을 받지 않도록 케이블타이를 일정 간격으로 묶어 고정했는데, 이 작업이 생각보다 손이 많이 가는 공정입니다.

주차장 천장은 층고가 높아 고개를 계속 든 채로 작업해야 하는 구간이었습니다. 이런 구간일수록 트레이 위치를 미리 실사하고 케이블 인장 방향을 통일해 두어야 나중에 처짐이나 늘어짐 없이 깔끔하게 마무리됩니다.

사무실로 이어지는 복도 구간 배선 매립

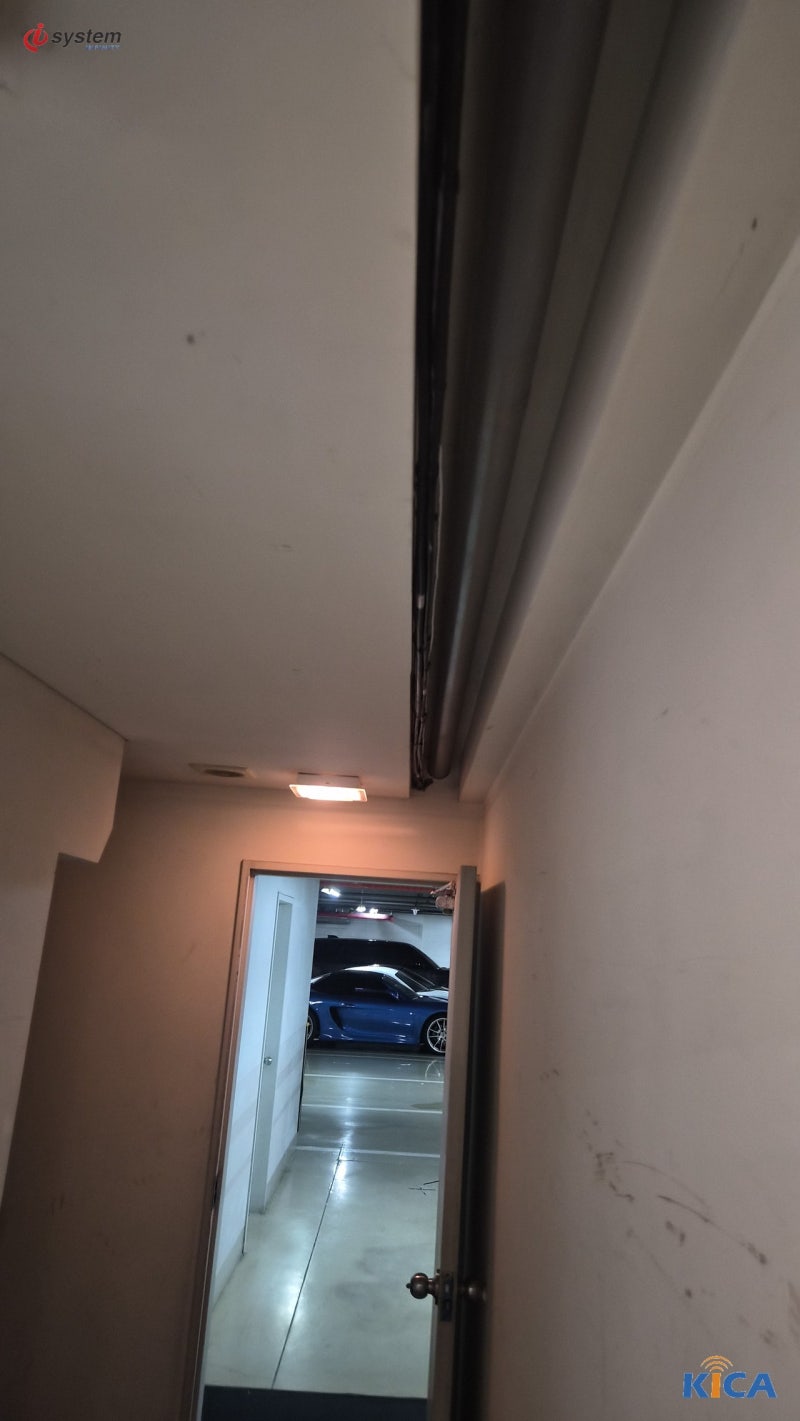

주차장 구간을 통과한 선로는 사무실로 통하는 건물 복도 안쪽으로 진입합니다. 복도 천장이 석고보드로 완전히 막혀 있는 구조라 배선을 매립할 자리를 새로 만들기가 까다로웠습니다.

다행히 천장 마감재 사이에 미세한 틈새 공간이 있어 이 라인을 타깃으로 삼아 케이블을 한 가닥씩 팽팽하게 당기며 틈새 안쪽으로 밀어 넣었습니다. 밖에서 봤을 때 선이 늘어지거나 삐져나오지 않도록 얇은 드라이버 도구로 안쪽까지 밀착시켰습니다.

이런 세밀한 마감 공정 하나하나가 전체 완성도를 결정짓습니다. 틈새를 활용하는 매립 방식은 별도 타공 없이 진행할 수 있어 건물 마감재를 훼손하지 않는다는 장점도 있습니다.

계단실 석재 벽면, 몰딩으로 통신선 보호

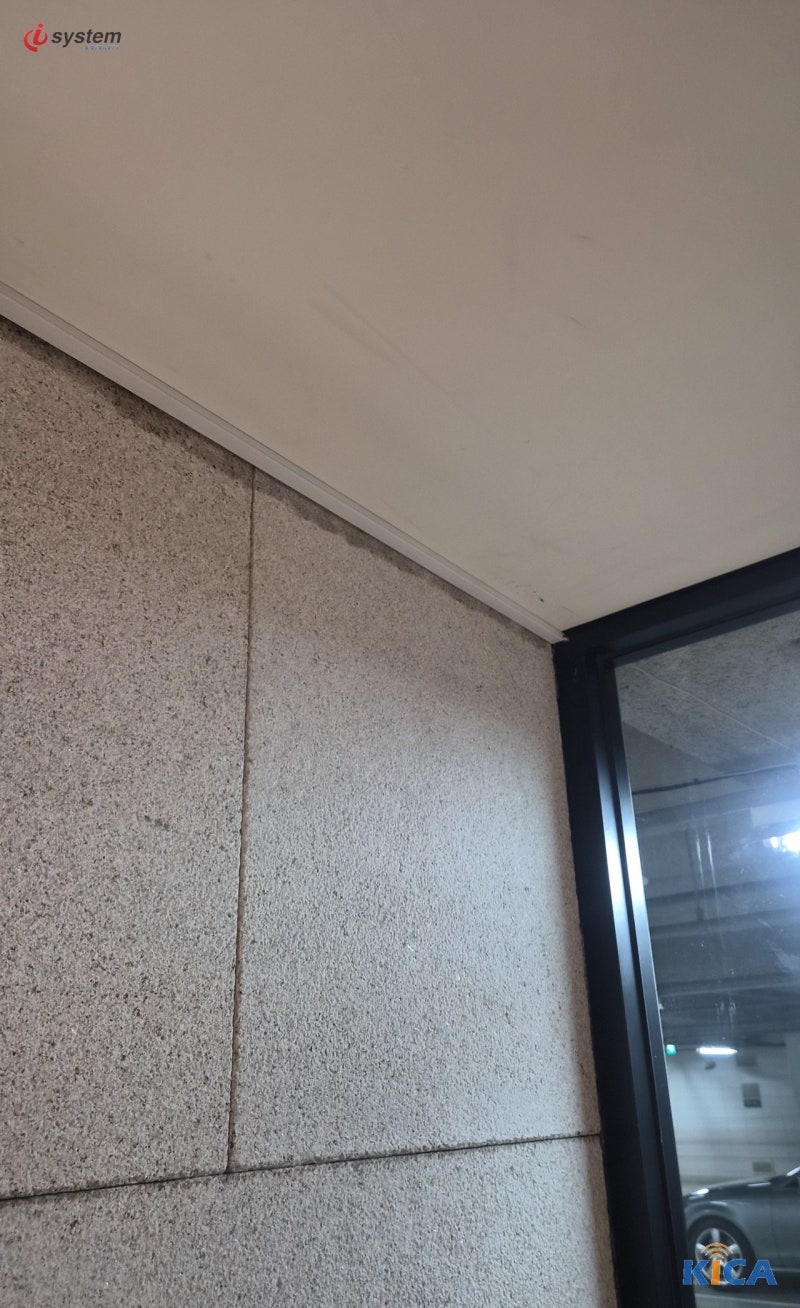

계단실 벽면 낙하 구간은 이번 현장에서 난이도가 가장 높았던 구간입니다. 벽면이 거친 질감의 석재 타일로 마감돼 있어 타공이 극히 제한적이었고, 층고도 높아 사다리를 끝까지 펼쳐 놓고 안전에 유의하며 작업을 이어갔습니다.

천장과 석재 벽면이 만나는 모서리 틈새를 따라 백색 슬림 몰딩을 고정하는 방식을 택했습니다. 수평을 제대로 맞추지 않으면 몰딩이 비뚤어져 눈에 띄게 되므로, 레이저 레벨기까지 동원해 신중하게 부착했습니다.

완성된 계단실 모서리는 자세히 보지 않으면 몰딩이 붙어 있는지 모를 정도로 회색빛 석재 타일과 천장 경계선에 딱 맞아떨어졌습니다. 통신선이 벽면 중간에 그대로 노출되면 미관을 해치는 것은 물론 통행하는 사람 손에 걸려 단선될 위험도 있어, 몰딩 안으로 케이블을 완전히 수용해 물리적 손상 가능성을 원천 차단했습니다.

사무실 출입구 문틀 주변 배선 정리

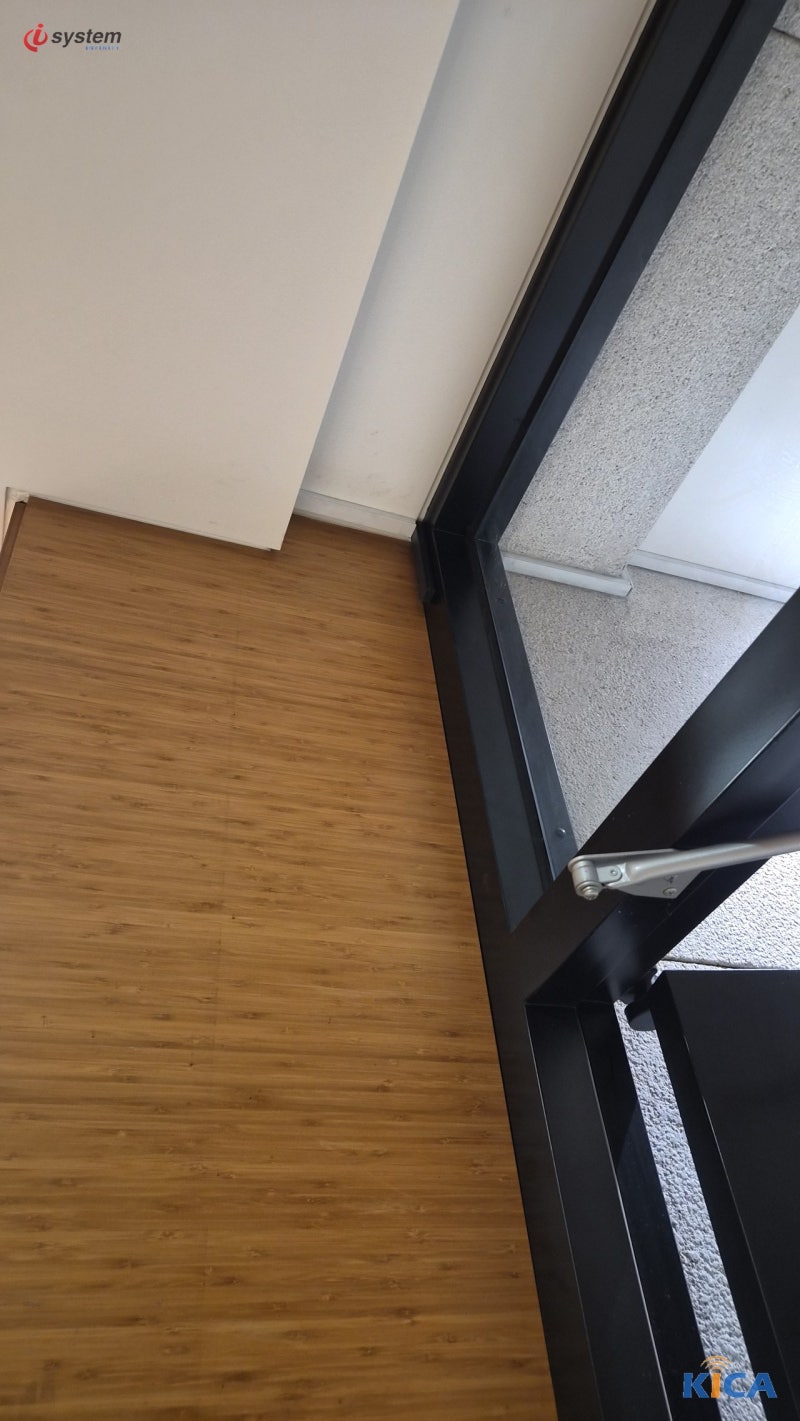

통신선은 이제 사무실 출입구 문틀 주변으로 내려옵니다. 문틀 주변은 유동 인구가 많아 밟히거나 쓸리기 쉬운 구역이라 특히 신경 써야 하는 지점입니다.

문이 열리고 닫히는 반경을 피해 문틀 구석 모서리 바닥면으로 몰딩을 꺾어 돌렸습니다. 바닥 마감재인 우드 타일 색상과 어우러지도록 틈새를 메우며 배선을 안쪽으로 완전히 감췄습니다.

케이블 피복이 밟혀서 벗겨지면 인터넷 속도 저하나 핑 끊김 현상으로 바로 이어질 수 있습니다. 바닥과 몰딩이 밀착되지 않으면 이런 손상이 누적되기 때문에, 이 구간은 마감 밀착도를 특히 꼼꼼히 확인했습니다.

문틀 상부 타공과 스위칭 허브 인입

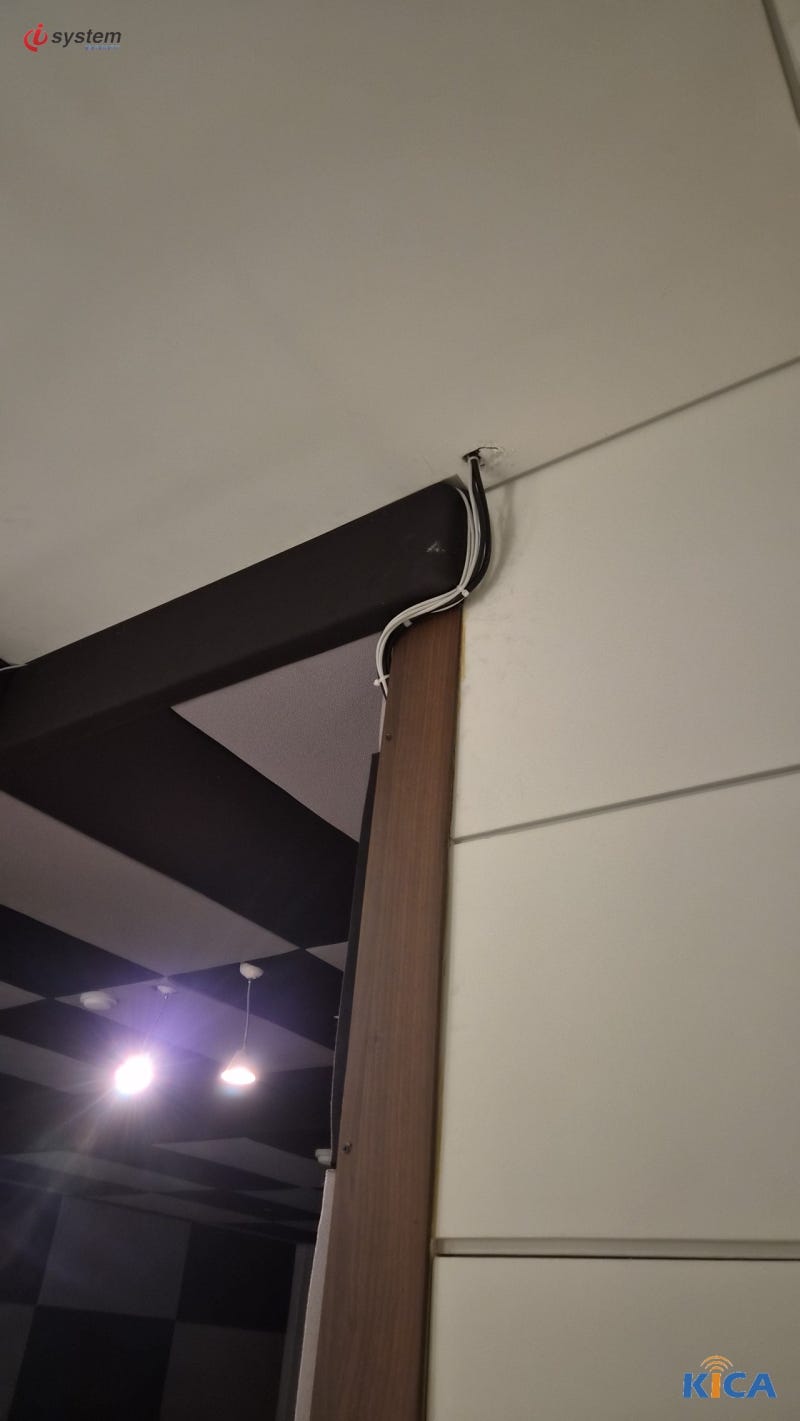

마지막 관문은 문틀 상부를 통해 사무실 내부 메인 스위칭 허브 장비로 선을 집어넣는 단계였습니다. 천장 석고보드에는 필요한 최소 크기로만 깔끔하게 타공을 진행했습니다.

구멍 안쪽으로 검은색과 백색 케이블을 필요한 길이만큼 인입시킨 뒤, 문틀 몰딩 시작점과 부드럽게 이어지도록 완만한 곡률을 주어 타이로 고정했습니다. 케이블을 직각으로 꺾으면 내부 구리 도선이 스트레스를 받아 대역폭 저하로 이어질 수 있기 때문에 이 곡률 처리를 빼놓지 않습니다.

쓸림 방지 처리를 마친 뒤에는 통전 테스트와 인터넷 속도 측정을 거쳐 모든 회선이 정상 범주의 기가비트 속도를 내는 것을 확인하고 나서야 현장을 철수했습니다. 시공을 마쳤다고 바로 끝내는 것이 아니라, 실제 속도가 나오는지 확인하는 과정까지가 한 세트라고 보시면 됩니다.

사무실 랜공사 전에 확인해야 할 사전 점검 항목

· 배관·트레이 활용 가능 여부 — 새로 배관을 뚫기 전에 기존 케이블트레이나 배관 경로를 먼저 살펴보면 건물 마감을 훼손하지 않고도 선로를 확보할 수 있습니다.

· 천장·벽면 마감재 종류 — 석고보드인지 석재 타일인지에 따라 매립이 가능한 구간과 몰딩으로 처리해야 하는 구간이 갈립니다. 마감재를 미리 파악해야 타공 범위와 몰딩 물량을 정확히 산정할 수 있습니다.

· 동선과 문 개폐 반경 — 출입구나 복도처럼 사람이 자주 오가는 구간은 문이 열리고 닫히는 반경, 발에 밟히는 동선을 피해 배선 경로를 잡아야 나중에 단선이나 파손으로 이어지지 않습니다.

오피스 랜공사에서 자주 겪는 문제와 예방법

사무실 랜공사에서 가장 흔히 발생하는 문제는 케이블이 꺾이거나 눌려 대역폭이 떨어지는 경우입니다. 특히 문틀 상부나 모서리처럼 방향이 급하게 바뀌는 지점에서 케이블을 직각으로 꺾으면 내부 도선에 스트레스가 누적돼 시간이 지날수록 속도 저하나 접속 불안정으로 나타날 수 있습니다.

두 번째로 자주 생기는 문제는 통행이 잦은 구역에서의 물리적 손상입니다. 문틀 주변이나 복도 바닥 근처에 배선이 그대로 노출되면 밟히거나 쓸려서 피복이 벗겨지고, 결국 핑 끊김이나 단선으로 이어집니다.

이런 문제는 시공 단계에서 몰딩과 곡률 처리를 제대로 해 두면 상당 부분 예방할 수 있습니다. 그래서 시공 후에는 반드시 통전 테스트와 속도 측정으로 실제 회선 상태를 확인하고 넘어가는 것이 중요합니다.

시공 후 유지관리와 점검 요령

랜공사가 끝났다고 해서 신경을 완전히 놓아도 되는 것은 아닙니다. 정기적으로 회선 속도를 측정해 두면 케이블 노후화나 접속 불량을 초기에 발견할 수 있습니다.

몰딩으로 마감한 구간은 시간이 지나며 이음매가 들뜨거나 벌어질 수 있으므로, 눈에 띄는 통행 구역 위주로 주기적으로 상태를 살펴보는 것이 좋습니다. 특히 문틀 주변처럼 사람이 자주 오가는 지점은 몰딩 밀착 상태를 우선적으로 확인하시길 권합니다.

사무실 인터넷 가입이나 이전으로 랜공사를 계획 중이시라면, 현장 상황을 정확히 분석하고 규격에 맞춰 정석대로 시공하는 파트너를 선택하시는 것이 장기적으로 더 유리합니다. 사무실 랜공사 관련 상담이 필요하시면 언제든 문의해 주십시오.

정리

건물 구조에 맞춰 배선 경로를 설계해야 오랜 기간 장애 없이 통신망을 사용할 수 있습니다. 지하주차장 트레이 활용, 복도 틈새 매립, 계단실 몰딩, 문틀 곡률 처리까지 구간마다 조건이 달라 그때그때 맞는 방식을 선택하는 것이 핵심입니다.

아이씨스템은 2011년부터 1,200여 현장을 시공해 온 경험을 바탕으로, 현장 조건을 정확히 진단하고 규격에 맞춰 시공합니다. KT 기업인터넷 가입이나 사무실 이전에 따른 랜공사를 계획하고 계시다면 편하게 문의해 주시기 바랍니다.
