사무실 인터넷 랜공사, 단자함 정합부터 아울렛 마감까지 현장 기록

경기도 평택시의 신축 사무실 현장에서 진행한 사무실 인터넷 랜공사 사례입니다. 인테리어 마감 공사가 한창인 시점에 투입되어 벽면 아울렛까지 이어지는 UTP 케이블 포설부터 메인 통신 단자함 내부 장비 정합까지 전 과정을 기록했습니다. 포설 단계에서 어떤 점을 주의해야 하는지, 벽면 마감과 통신함 정리가 왜 유지보수에 중요한지 사진과 함께 정리했습니다.

사전 점검 — 관로 상태 확인과 포설 준비

현장에 도착해 가장 먼저 확인한 것은 각 벽면으로 이어지는 관로 상태였습니다. 인테리어 공사가 막바지에 다다른 시점이라 먼지가 날리는 환경이었지만, 사전에 계획된 도면에 따라 UTP 케이블 포설 작업을 시작했습니다.

벽면 아울렛 내부 콘센트 박스를 열고 요비선을 이용해 메인 통신함까지 관로를 확보하는 작업부터 차근차근 진행했습니다. 벽면 석고보드 뒤쪽 공간이 다소 협소해 요비선이 걸리는 구간이 있었지만, 다행히 막힌 곳 없이 깔끔하게 통과했습니다.

관로가 좁거나 꺾인 구간이 많을수록 요비선 작업에 신경 써야 하는 이유는, 이 단계에서 무리하게 힘을 주면 관로 자체가 손상되거나 이후 증설이 불가능해지기 때문입니다. 사무실 인터넷 가입 전 배선 계획을 미리 세워두면 이런 시행착오를 줄일 수 있습니다.

벽면 아울렛 여장 케이블 정리

벽면 하단 플레이트를 열고 인출한 흰색 랜선입니다. 책상 배치가 예정된 위치마다 이렇게 여장 케이블을 넉넉히 남겨두어야 나중에 집기가 들어왔을 때 유연하게 선을 연결할 수 있습니다.

여장 케이블은 대략 1.5미터 정도 원형으로 말아서 바닥에 두었습니다. 이렇게 여유분을 남겨두면 책상 위치가 도면과 조금 달라지더라도 케이블을 다시 포설할 필요 없이 대응할 수 있습니다.

여장 길이를 너무 짧게 잡으면 나중에 가구 배치가 바뀌었을 때 케이블 연장 작업을 다시 해야 하는 번거로움이 생깁니다. 반대로 너무 길게 남기면 정리가 지저분해지므로, 예정된 책상 배치도를 기준으로 적정선을 잡는 것이 중요합니다.

기둥 배선 보호 조치

기둥 옆 모퉁이에도 동일하게 UTP 선을 빼놓았습니다. 아직 바닥 왁스 작업이나 집기 이동이 남아있는 상태라, 선 끝부분이 오염되거나 손상되지 않도록 보호 비닐로 감싸서 기둥 밑에 단단히 고정해 두었습니다.

이런 작은 디테일 하나가 향후 단자 압착 시 불량을 줄이는 비결이 됩니다. 케이블 끝단에 먼지나 이물질이 묻으면 커넥터 접속 불량으로 이어질 수 있어, 다른 공정이 마무리될 때까지 이 상태로 대기시켰습니다.

사무실 인터넷 가입 이후 원활한 개통을 위해서는 이런 선로 보존 작업이 필수입니다. 특히 인테리어 마감이 끝나기 전 단계에서는 바닥 작업이나 자재 이동으로 케이블이 밟히거나 눌리는 일이 흔해, 눈에 잘 띄는 보호 조치가 필요합니다.

벽면 마감과 단자함 커버 작업

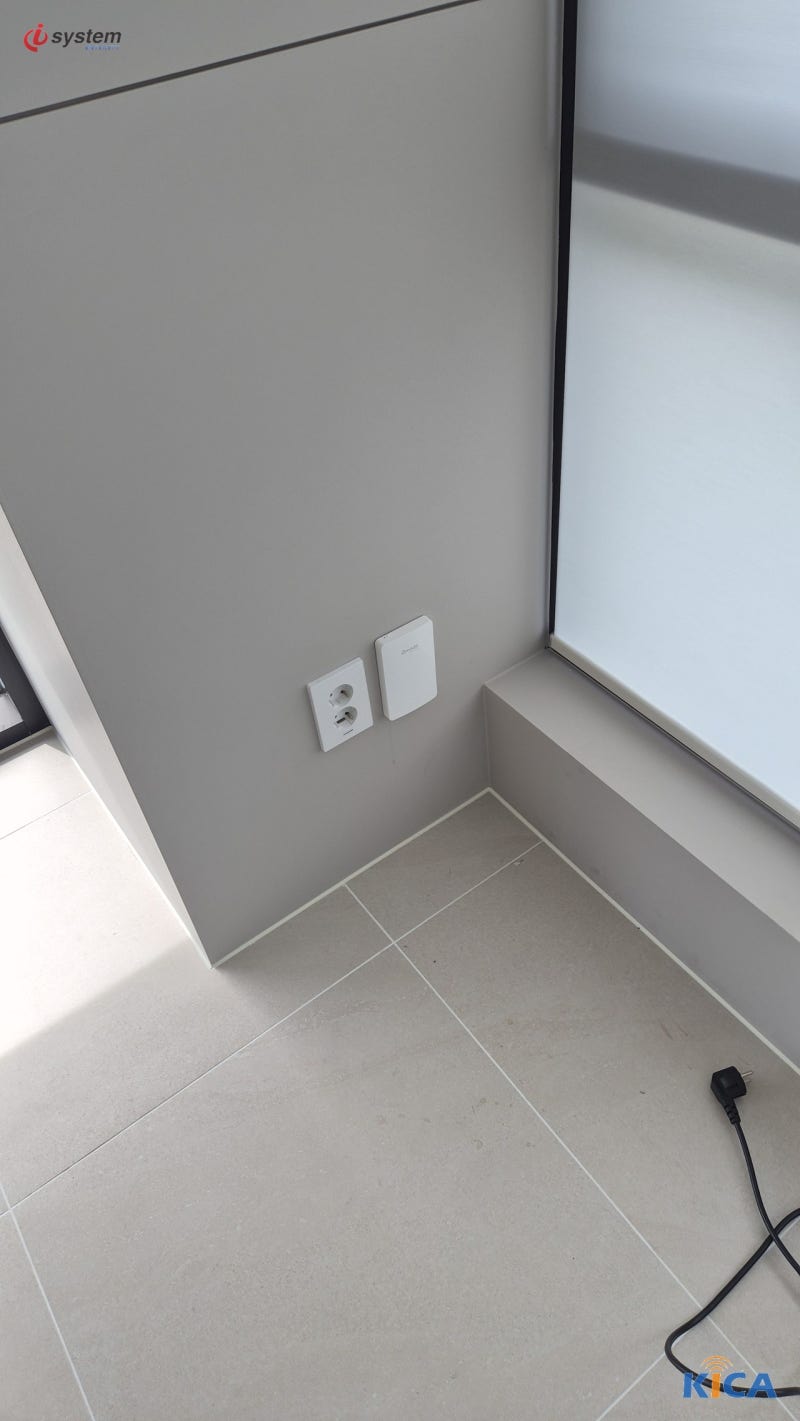

다른 구역의 벽면 마감 모습입니다. 타일과 벽면에 맞춰 콘센트 옆 단자함 커버를 깔끔하게 닫아 붙였습니다.

겉으로 보기엔 단순한 플라스틱 덮개처럼 보이지만 내부에서는 8핀 결선 규격에 맞춰 꼼꼼하게 키스톤 잭 작업을 완료한 상태입니다. 선이 밖으로 지저분하게 노출되지 않고 벽체 내부로 매립되니 인테리어 미관상으로도 보기 좋습니다.

이런 마감 방식은 단순히 보기 좋은 것을 넘어, 나중에 청소나 집기 이동 중 케이블이 걸려 빠지는 사고를 막아줍니다. 사무실처럼 사람들이 자주 오가는 공간에서는 이렇게 사무실 랜공사 단계에서 배선을 벽체 내부로 정리해두는 방식이 유지관리 측면에서도 유리합니다.

메인 통신 단자함 내부 정합

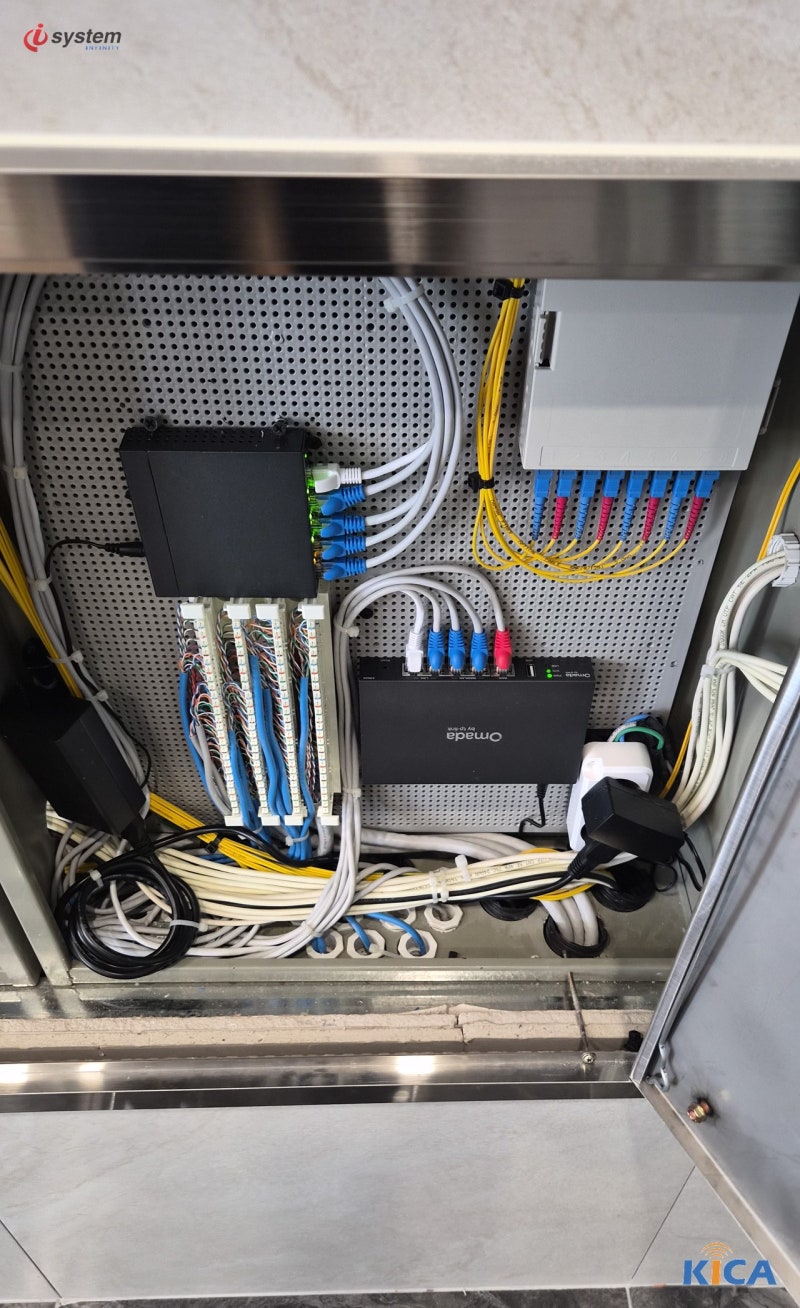

이번 평택 현장의 핵심인 메인 통신 단자함 내부 정합 완료 사진입니다. 스테인리스 함체 안에 모든 네트워크 장비와 선로를 집중시켰습니다.

우측 상단에는 외부에서 들어오는 FTTH 광케이블을 정합한 광종단함이 보입니다. 파란색과 분홍색 부트로 마감된 광점퍼코드 8회선이 질서정연하게 연결되어 있습니다.

좌측에는 8포트 스위칭 허브를 거치하고, 청색 부트의 UTP 패치코드로 각 책상 벽면 아울렛과 1대1로 연결했습니다. 중간에는 110블럭 단자대를 배치해 국선 및 내선 회선을 꼼꼼히 탈피하여 고정했고, 그 옆으로 TP-Link Omada 라우터를 안착시켜 전체 게이트웨이를 구성했습니다.

하단부의 수많은 인입선은 케이블 타이를 사용해 다발로 묶고 원형으로 말아 단자함 바닥에 안착시켰습니다. 전원 어댑터들도 멀티탭에 흔들림 없이 고정되어 있어, 문을 열었을 때 어떤 선이 어디로 가는지 한눈에 파악할 수 있습니다.

사무실 랜공사 전 확인해야 할 점

사무실 인터넷 랜공사를 준비할 때는 착공 전에 몇 가지를 미리 점검해두는 것이 좋습니다. 우선 책상과 집기 배치도가 확정되어 있는지, 배치가 바뀔 가능성이 있는 자리는 어디인지 파악해야 여장 케이블 길이를 적절히 잡을 수 있습니다.

다음으로 메인 통신함을 설치할 위치와 그 함체까지 이어지는 관로 상태를 확인해야 합니다. 관로가 막혀 있거나 좁으면 요비선 작업이 오래 걸리고, 심한 경우 벽체를 일부 뜯어야 하는 상황도 생길 수 있습니다.

마지막으로 외부에서 들어오는 광케이블 인입 위치와 국선 회선 수를 미리 확인해두면, 통신함 내부에 광종단함과 패치패널을 배치할 공간을 여유 있게 계획할 수 있습니다. 이런 사전 점검이 부족하면 공사 중간에 추가 관로 작업이 필요해질 수 있습니다.

랜공사 후 자주 겪는 문제와 예방법

랜공사가 끝난 뒤 가장 흔하게 발생하는 문제는 인터넷 속도 저하나 간헐적인 연결 끊김입니다. 대부분 케이블이 뒤엉켜 있거나 라벨링이 되어 있지 않아, 문제가 생겨도 어느 선이 어떤 자리로 연결되는지 찾기 어려운 경우가 많습니다.

이번 평택 현장처럼 구역별로 정확히 라벨링하고 허브와 라우터를 단정하게 구성해 두면, 나중에 특정 자리의 인터넷이 느려지거나 끊기는 문제가 생겨도 해당 패치코드만 바로 찾아 점검할 수 있습니다. 케이블을 다발로 묶어 원형으로 정리해두는 것도 같은 이유입니다.

또한 케이블 끝단이 오염되거나 눌린 상태로 방치되면 커넥터 접속 불량으로 이어져 눈에 띄지 않는 간헐적 장애의 원인이 되곤 합니다. 포설 단계에서부터 보호 비닐로 감싸두는 것처럼 작은 조치들이 개통 이후의 안정성을 좌우합니다.

마무리 — 유지보수를 고려한 시공

이번 평택 사무실 인터넷 랜공사 현장은 포설 단계의 널브러진 케이블 상태에서 시작해, 벽면 아울렛 마감과 메인 통신함 장비 정합까지 정밀하게 진행되었습니다. 선이 뒤엉켜 있으면 나중에 인터넷 속도 저하나 장애가 발생했을 때 원인을 찾기 힘듭니다.

하지만 이렇게 구역별로 정확히 라벨링하고 허브와 라우터를 단정하게 구성해 두면 유지보수가 무척 수월해집니다. ㈜아이씨스템은 2011년부터 1,200여 현장에서 정보통신공사를 수행해온 등록업체로, 사무실 인터넷 가입 및 사내 통신망 구축과 관련해 도면 검토 단계부터 함께 상담해드립니다.
