[교육센터 네트워크] 다중 WAN · FDF · IDF · PoE 무선AP 통합 구축 사례

교육시설 한 곳의 통신망을 손본 현장 기록입니다. 층마다 강의실이 흩어져 있고 시간대별로 사람이 몰리는 곳이라, 유선 분배함부터 천장 무선까지 한 흐름으로 정리해야 나중에 출장이 줄거든요. 회선 인입과 분배, 그리고 천장 무선 AP까지 차례로 훑어봤네요. 기업인터넷은 첫 배선을 어떻게 잡느냐로 몇 년이 편해지고 힘들어지고가 갈리지요.

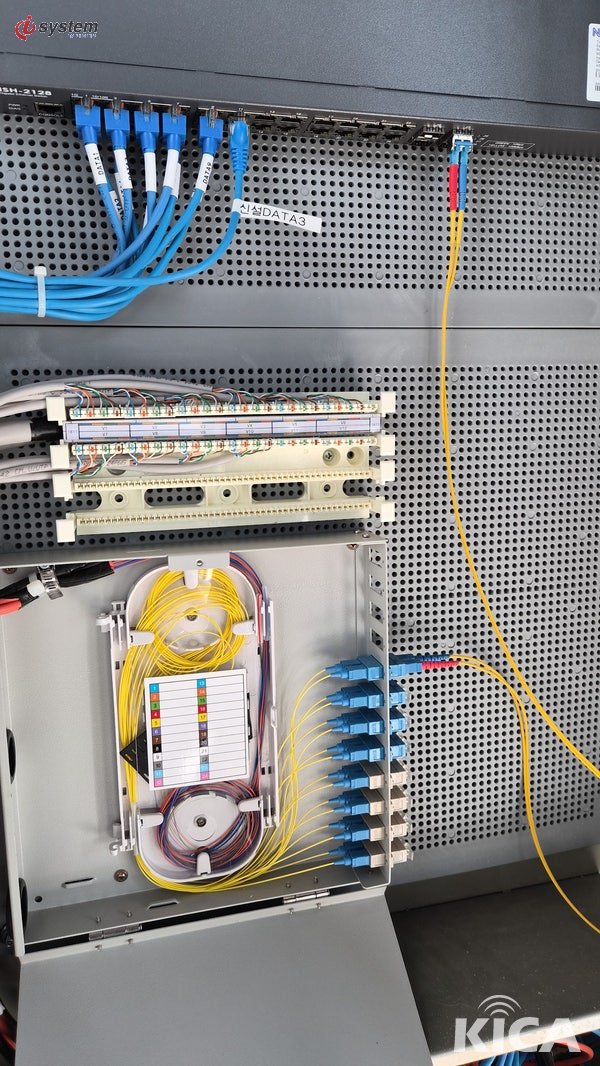

먼저 벽면 분배반부터 잡았습니다. 상단에 UTP 스위치를 물리고, 파란색 랜 점퍼로 포트를 하나씩 내려 꽂았는데 케이블마다 라벨을 달아 어느 선이 어느 자리로 가는지 헷갈리지 않게 해뒀네요. 그 아래는 UTP 패치패널로, 색코드 순서대로 심선을 하나하나 펀칭해 결선한 자리입니다. 맨 아래 열어둔 함이 광 분배 트레이인데, 노란 광점퍼(코드)를 여유 곡률로 감아두고 파란색 SC 커넥터를 줄지어 정리했지요. 광심선은 급하게 꺾이는 걸 싫어해서 트레이 안에서 넉넉히 돌려 감아뒀습니다.

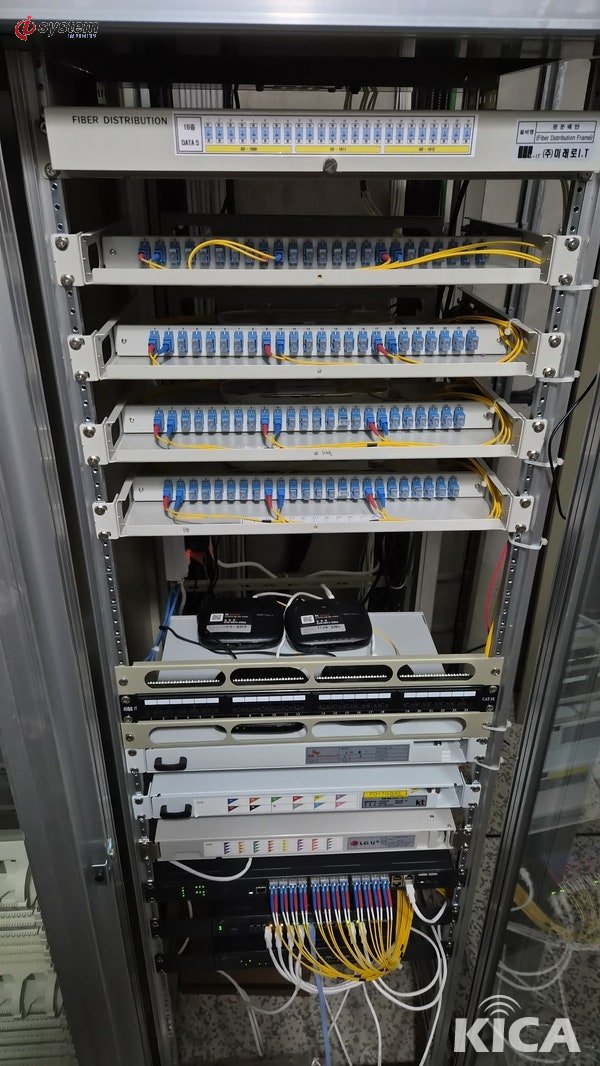

다음은 광회선을 한군데로 모으는 광 분배 랙(FDF)입니다. 함 상단에 'FIBER DISTRIBUTION'이라 붙어 있고, 여러 단에 걸쳐 파란색 SC 커넥터가 줄지어 꽂혀 있는 게 보이실 겁니다. 노란 광점퍼가 단마다 나란히 내려오는데, 이렇게 한 랙에 모아 놓으면 어느 회선을 뽑고 물릴 때 옆선을 안 건드리고 딱 그 한 가닥만 잡을 수 있어 편하네요. 랙 아래쪽엔 UTP 패치패널과 통신사 장비도 같이 실장돼 있는데, 사업자 라벨을 보면 LG U+ 장비가 함께 들어와 있더군요.

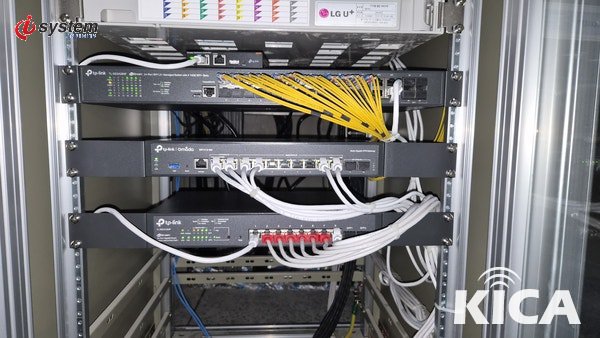

능동장비 쪽을 들여다보면 여기가 이 망의 심장부입니다. 가운데 놓인 게 TP-Link Omada 게이트웨이(라우터)이고, 위아래로 TP-Link 스위치가 물려 있네요. Omada는 라우터·스위치·무선 AP를 한 컨트롤러로 묶어 관리하는 구성이라, 뒤에 올릴 천장 AP까지 한 화면에서 상태를 볼 수 있어 유지보수가 수월하지요. 스위치에서 나온 흰색 랜과 노란 광점퍼를 케이블 타이로 결을 맞춰 묶고, 전면 포트엔 일부 붉은 점퍼로 구분을 줘 뒀습니다. 선이 많은 능동장비일수록 이렇게 색과 결로 정리해둬야 나중에 사람이 한눈에 흐름을 읽어요.

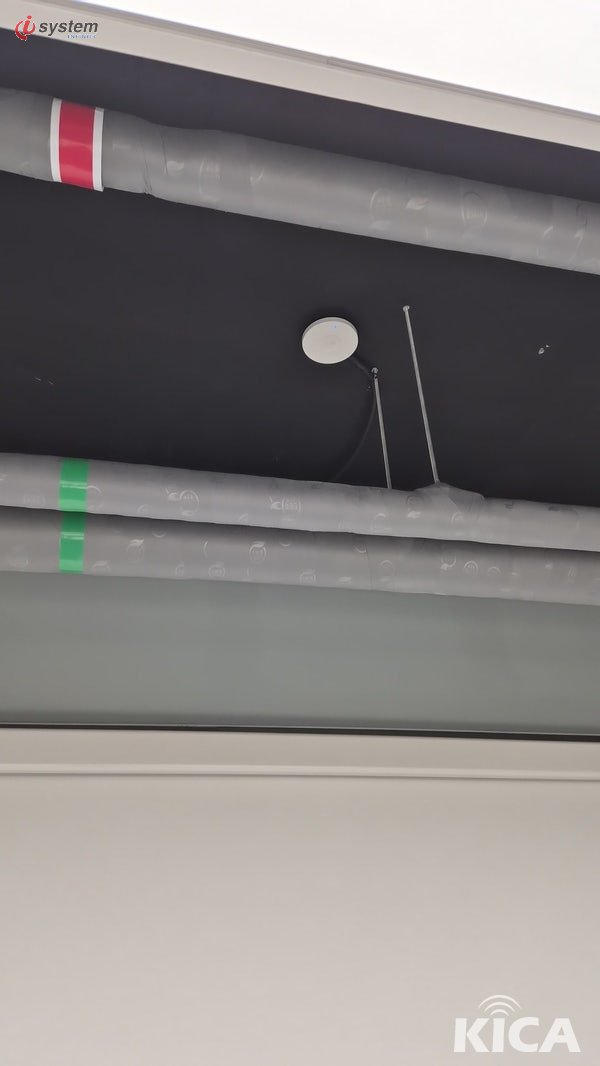

유선이 자리를 잡았으니 천장 무선을 올릴 차례입니다. 이 현장은 천장을 노출로 마감한 구조라 덕트며 배관이 그대로 보이거든요. 그 사이 검은 천장면에 원형 무선 AP를 박고, 급전용 랜을 지지선에 태워 깔끔하게 끌어왔네요. 노출 천장은 선이 다 보이니 라인 하나 삐뚤어져도 티가 나서, 배관 결에 맞춰 최대한 곧게 잡아줬습니다. 옆으로 지나가는 회색 보온 배관에 붉은·초록 밴드로 구분 표시가 돼 있는 것도 보이시지요.

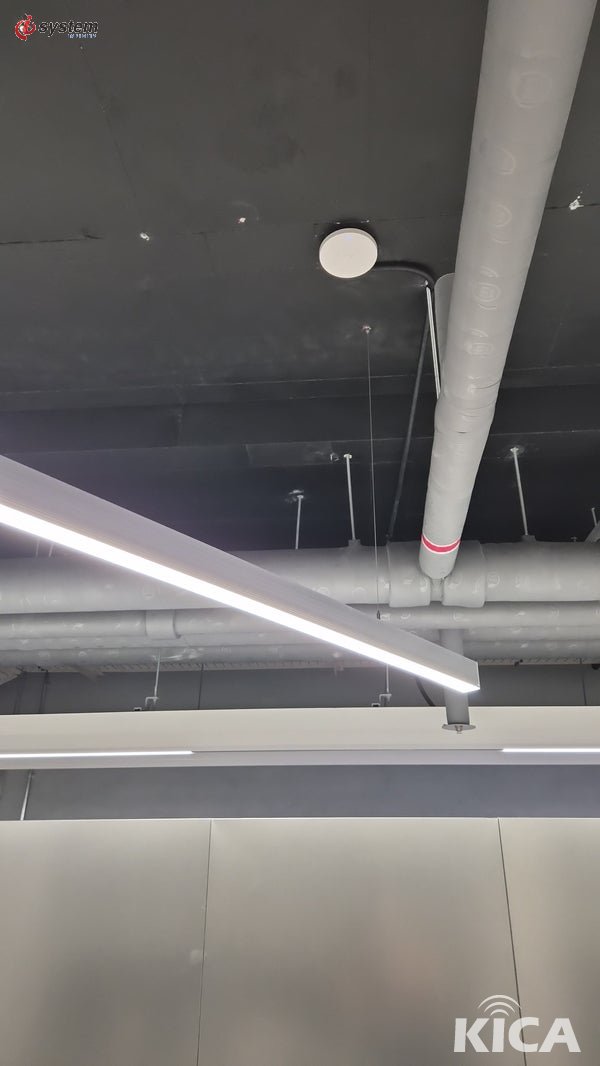

다른 구역 천장도 같은 방식으로 무선을 깔았습니다. 여기는 라인 조명이 길게 지나가는 자리인데, 그 옆 노출 천장면에 원형 AP를 하나 더 박아 커버리지가 겹치게 잡았네요. 강의실처럼 인원이 꽉 차는 공간은 한 대로 넓게 쏘는 것보다 여러 대를 적당히 겹쳐 깔아야 사람이 몰려도 무선이 출렁이지 않거든요. 굵은 회색 배관과 조명, AP가 한 천장에 섞여 있으니 각각 간섭 안 나게 자리를 봐 가며 앉혔습니다.

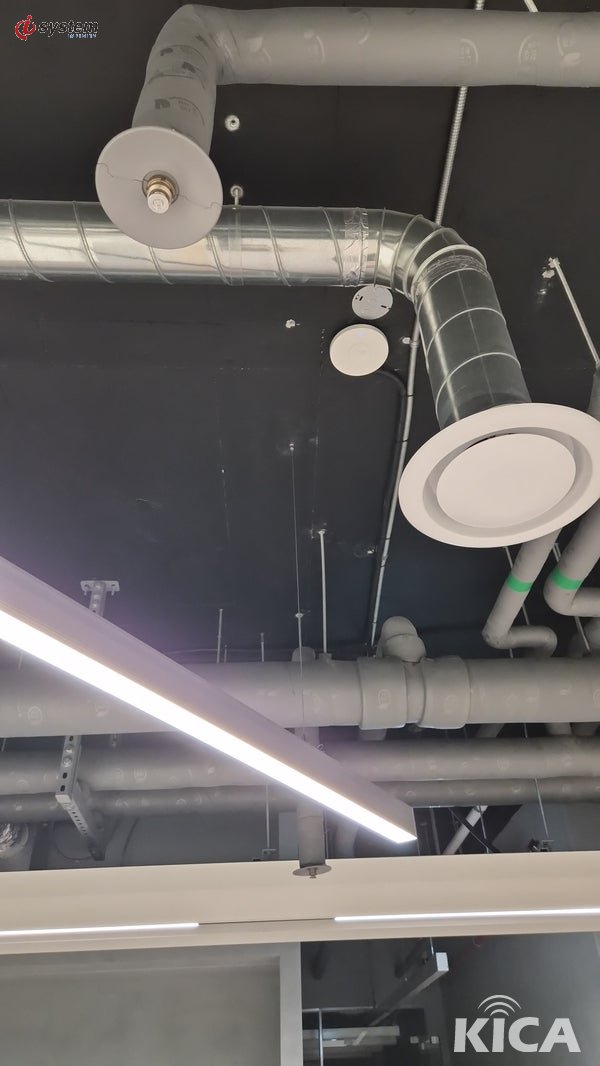

마지막은 기계설비가 빽빽한 구역 천장입니다. 나선형 금속 덕트와 회색 배관, 원형 디퓨저(환기구)가 얽혀 있는 자리라, 여기에 무선이나 감지기 같은 천장 단말을 올릴 땐 덕트·배관을 피해 앉힐 위치를 잡는 게 관건이지요. 배관엔 초록 밴드로 계통 구분이 돼 있고 라인 조명도 지나갑니다. 이렇게 설비가 복잡한 천장일수록 단말 하나 붙이려면 간섭과 동선을 같이 봐야 해서 손이 더 가더군요. 비슷한 규모로 사무실이나 교육시설 랜공사와 기업인터넷 가입·설치를 함께 고민 중이시라면, 이번 건처럼 ㈜아이씨스템에서 내부 망 시공까지 한 번에 잡아드립니다.
