[시흥 공장 네트워크] 광케이블 · 패치코드 · 전용회선 · 기가오피스 · EPS실 종합

시흥 공장 현장에 들어가서 제일 먼저 한 건 장비가 들어설 자리와 케이블이 지나갈 길을 눈으로 훑는 일이었네요. 공장은 사무실이랑 달라서 거리가 길고 바닥·기둥을 타고 배선이 돌아가야 해서, 도면만 믿고 들어가면 꼭 빠뜨리는 게 생기더군요. 그래서 통신 장비를 모아 둘 랙부터 잡고 시작했습니다. 아래 사진처럼 스위치며 단자 장비를 랙에 층층이 올려 정리해 두면, 나중에 손볼 일이 있어도 한자리에서 다 보이니 관리가 훨씬 수월하지요.

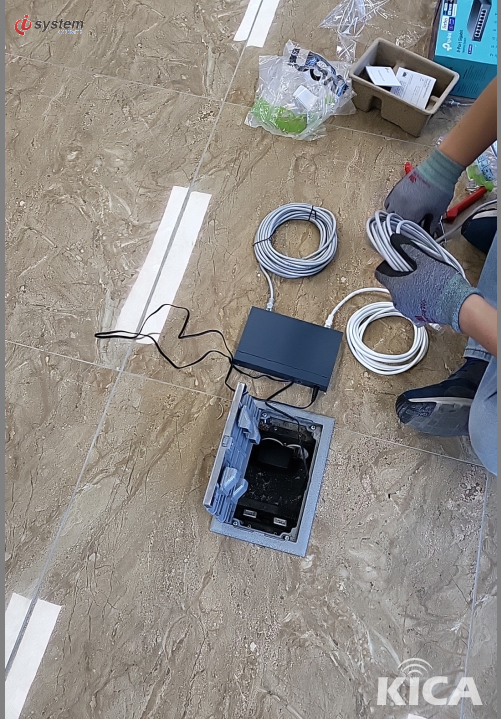

랙 자리를 정하고 나면 이제 케이블을 끌어야 합니다. 이 현장은 바닥에 매립된 배선함을 통해 선을 뽑아 올리는 구조였어요. 사진에 보이는 게 바닥 배선함을 열어 둔 모습인데, 여기로 케이블을 밀어 넣고 반대편에서 당겨 빼는 작업입니다. 이렇게 바닥으로 지나가면 통행에 걸리지 않고 배선도 깔끔하게 정리되지요. 옆에 감아 둔 케이블 뭉치를 조금씩 풀어 가며 필요한 만큼 뽑아 씁니다.

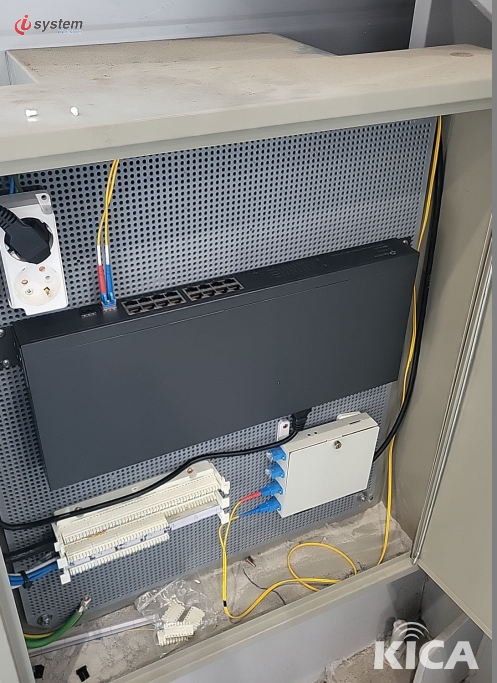

케이블을 끌어다 놓는다고 끝이 아닙니다. 끝단을 단자함 안에서 정리하고 패널에 물려 줘야 비로소 신호가 흐르거든요. 사진은 벽에 붙인 단자함을 열어 둔 모습인데, 안쪽에 배선을 정리하는 패널을 두고 들어온 선을 차곡차곡 물려 뒀습니다. 이 단자함 정리가 허술하면 나중에 링크가 깜빡거리며 속을 썩이는지라, 저는 여기서 시간을 넉넉히 들이는 편이에요.

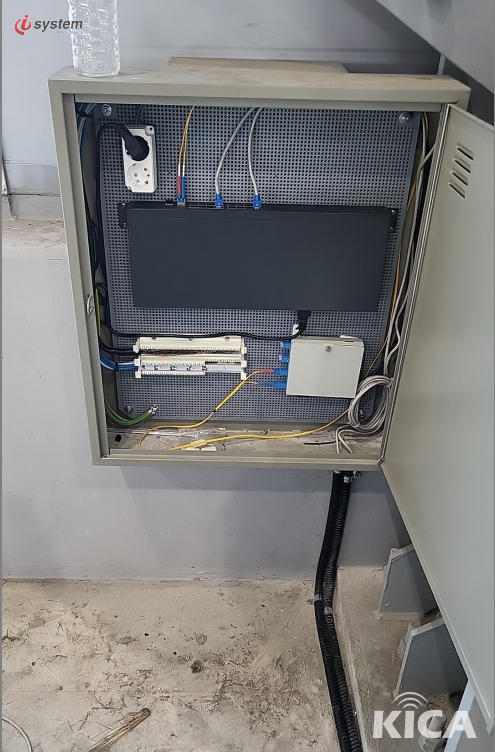

단자함은 이렇게 벽면에 하나 더 뒀습니다. 문을 열면 안쪽에 작은 장비와 들어온 회선이 정리돼 있는데, 공장은 분진이랑 습기가 많아서 이런 장비는 꼭 함 안에 넣어 문을 닫아 둬야 오래 갑니다. 밖에 그냥 노출해 두면 얼마 못 가 먼지 먹고 말썽이 나거든요. KT 회선을 이 단자함까지 끌어와 사무동과 공장동 쪽으로 각각 나눠 줬습니다.

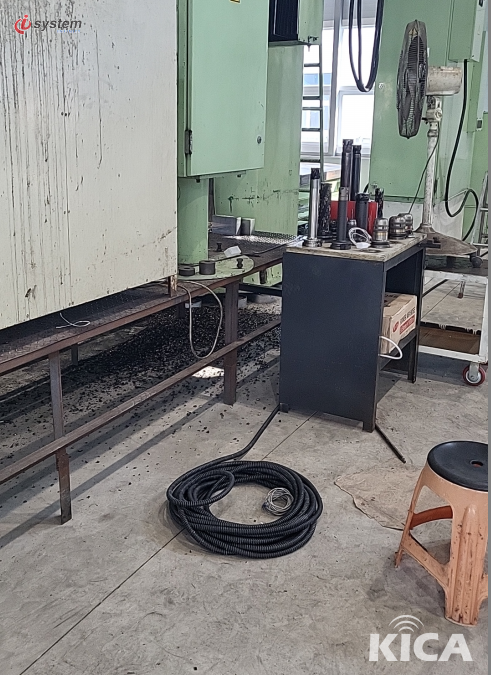

공장동은 사진에서 보시다시피 가공 장비가 돌아가는 작업 공간입니다. 이런 데는 배선을 아무렇게나 늘어놓으면 지게차나 사람에 밟혀 금세 상해요. 그래서 케이블은 한쪽으로 감아 두고, 기둥이나 벽을 타고 정리된 경로로만 지나가게 잡습니다. 사진 왼쪽에 감아 둔 검은 케이블이 이 라인으로 들어갈 자재예요. 필요한 만큼 풀어 기둥 아래로 붙여 가며 끌어 줬습니다.

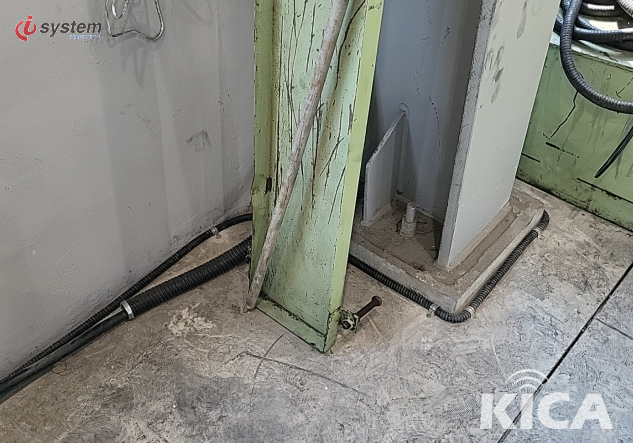

배선은 이렇게 벽 모서리와 기둥 밑을 따라 바닥에 붙여 정리했습니다. 통로 한복판으로 지나가면 걸리적거리고 위험하니까, 최대한 벽선을 타고 눈에 안 띄게 흐르도록 잡아 주는 거지요. 사진처럼 기둥 아래로 선을 딱 붙여 두면 통행에도 지장이 없고 나중에 어느 선이 어디로 가는지 따라가기도 쉽습니다.

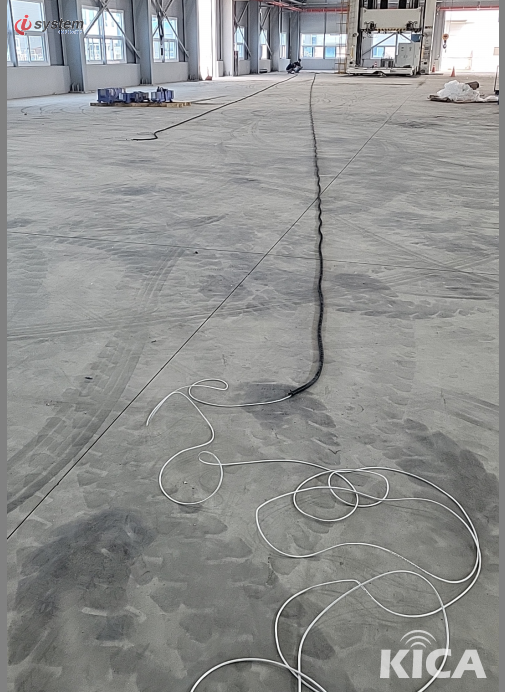

넓은 공간을 가로질러야 할 때는 이렇게 바닥으로 길게 한 줄을 끌어 줍니다. 사진은 확 트인 바닥 위로 케이블 한 가닥이 저 멀리까지 뻗어 나간 모습이에요. 거리가 길어지면 그만큼 선을 곧게 펴서 꺾임 없이 지나가게 하는 게 중요합니다. 억지로 꺾이면 그 자리에서 신호가 상하거든요. 그래서 저는 이런 장거리 구간은 서두르지 않고 천천히 곧게 펴 가며 포설합니다.

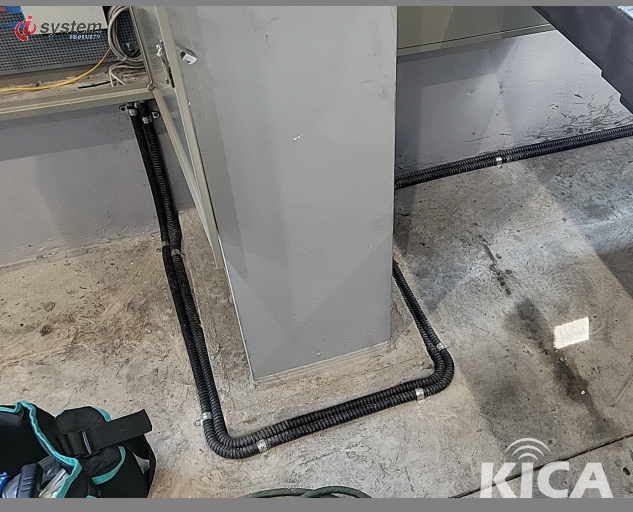

마감은 노출 배선을 관에 넣어 정리하는 걸로 마무리했습니다. 사진처럼 기둥을 타고 오르는 구간은 케이블을 그냥 노출해 두면 밟히거나 긁혀 상하기 쉬워서, 검은 배관 안에 넣어 기둥 밑을 ㄱ자로 돌려 깔끔하게 잡아 줬어요. 이렇게 관으로 감싸 두면 보기에도 정돈되고, 무엇보다 선이 오래갑니다. 이번 시흥 공장도 배관 정리까지 끝내고 링크 확인을 마쳐 깔끔하게 마무리했네요. KT 공식 파트너 ㈜아이씨스템이 한 번 들어가면 다시 안 불려 오게 정리해 두는 게 저희 방식이지요.
