[공장 외곽 랜공사] 통신선로 · 후렉시블 케이블 — 극한 환경 안전 시공

이번 현장은 공장 안 제어반과 설비 사이로 통신선을 새로 끌어 넣는 작업이었습니다. 사무실 랜공사처럼 천장 위로 케이블 한 줄 올리고 끝나는 게 아니라, 여기는 큼직한 제어반이며 스테인리스 기계들이 빼곡한 제조 현장이라 선 하나 넣을 자리부터 찾아야 했지요. 그래서 케이블을 그냥 노출로 두지 않고 처음부터 후렉시블 전선관에 넣어 끌기로 했습니다.

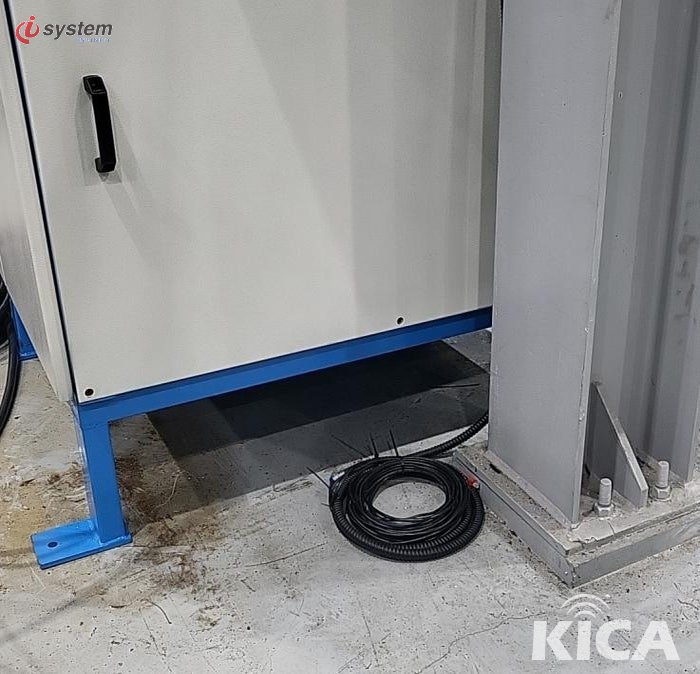

사진 속 흰 제어반은 파란 철제 받침대 위에 올라가 있는데, 그 아래 바닥에 검은 후렉시블 전선관을 한 사리 풀어 뒀습니다. 끝에 빨간 표시가 달린 게 이번에 태울 라인이지요. 공장 바닥은 기계 기름이며 분진이 늘 깔려 있어서, 케이블을 맨몸으로 두면 금세 상합니다. 그래서 이런 자리는 무조건 관에 넣어 보호하고 시작합니다.

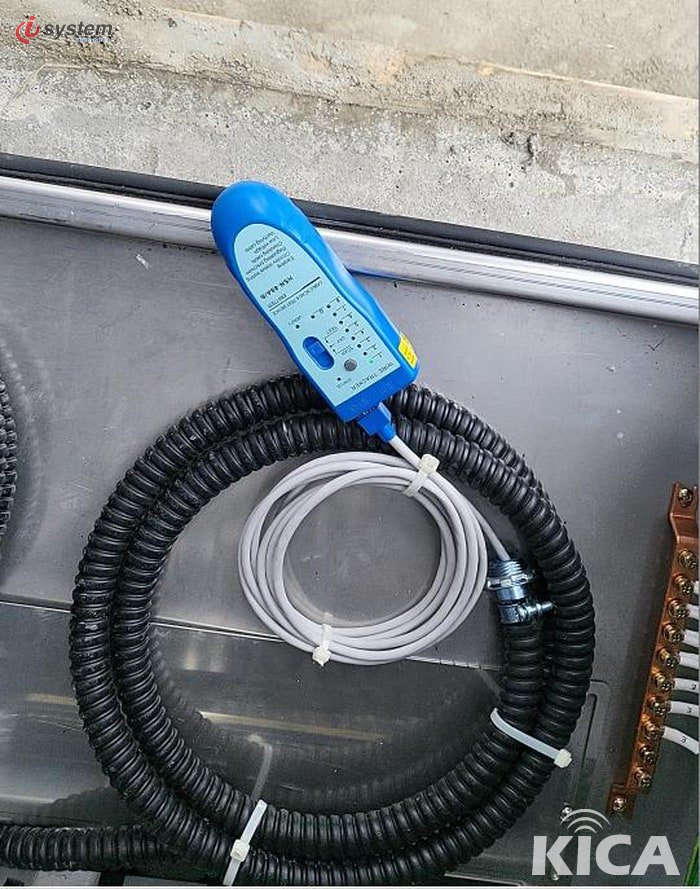

배선 전에 회선부터 찍어 봅니다. 파란 손잡이 케이블 테스터로 흰 랜선 양 끝이 제대로 물렸는지 확인하고, 검은 후렉시블 관과 흰 케이블을 케이블타이로 나란히 묶어 정리해 뒀네요. 오른쪽으로는 접지용 동판(부스바)도 살짝 보이고요. 이렇게 넣기 전에 한 번 찍어 두면, 나중에 문제 생겼을 때 자재 탓인지 성단 탓인지 금방 가려낼 수 있어 손이 덜 갑니다.

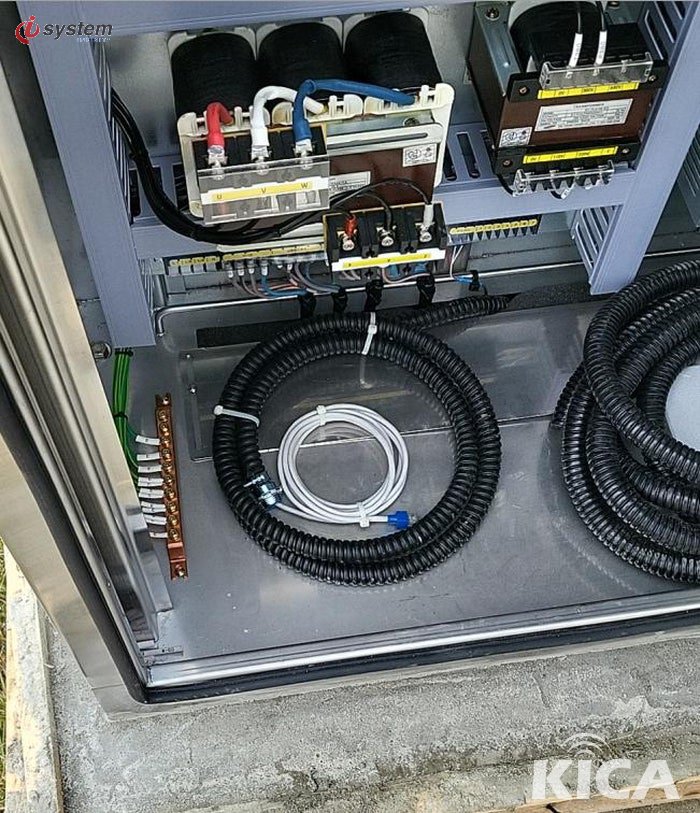

이 제어반은 위쪽에 변압기가 얹혀 있고 대전류가 오가는 판이라, UTP 구리선으로 갔다간 노이즈에 시달리기 딱 좋습니다. 그래서 이 구간은 광케이블로 들여왔습니다. 사진 가운데 흰 케이블 끝에 파란 LC 커넥터가 물려 있는 게 바로 그 광점퍼지요. 광은 전기 설비 간섭을 아예 안 타니까, 이런 반 안에서는 마음이 훨씬 편합니다. 여분 길이는 검은 관에 넣어 둥글게 사려 두었고요.

벽에 붙은 제어함 밑으로는 검은 후렉시블 관 여러 가닥을 나란히 내렸습니다. 관 하나하나를 금속 새들 클램프로 벽에 물려 흔들리지 않게 잡았지요. 공장은 기계 진동이 늘 있어서, 관을 촘촘히 고정 안 하면 시간 지나 처지거나 커넥터가 헐거워집니다. 여기서도 파란 LC 광커넥터가 한 쌍 나와 있는 게 보이네요. 콘센트에 꽂힌 전원 코드와 통신선을 같은 벽면에 정리해 내렸습니다.

이쪽은 스테인리스 기계(옆면에 304HL 스테인리스강 표기가 보이지요) 아래 턱을 따라 관을 붙여 나갔습니다. 검은 후렉시블 관과 흰 랜선을 금속 클램프로 한 번 잡아 고정하고, 여유 길이는 사려서 정리해 뒀네요. 바닥에 물기가 번져 있는 게 보이는데, 공장은 이렇게 습기·세척수가 흔해서 통신선을 바닥에 늘어뜨리지 않고 설비 턱에 붙여 띄우는 게 안전합니다.

마무리 사진을 보면 흰 제어반 앞면을 따라 검은 후렉시블 관이 위에서 바닥까지 한 줄로 곧게 내려와 있습니다. 오른쪽엔 초록·노랑 접지선도 따로 잡아 뒀고, 바닥에서는 파란 랜선과 검은 케이블을 사려 정리해 뒀네요. 공장 랜공사는 관 하나 고정 하나가 몇 년 뒤 장애로 돌아오는 일이라, 진동·습기 다 견디게 처음에 제대로 물려 두는 게 결국 제일 싸게 먹힙니다. 이번 KT 기업인터넷 현장도 그렇게 KT 공식 파트너 ㈜아이씨스템 손으로 마무리했습니다.
