안산 정왕동 공장 UTP 포설·후렉시블 알루미늄 내관 랜공사 — 안전 시공 가이드

안산 정왕동 공장으로 랜공사 나간 날 기록입니다. 공장 UTP 포설이 사무실과 다른 건, 천장부터 바닥까지 이미 선반이며 기계설비가 빽빽하게 들어차 있다는 거예요. 새로 선 한 가닥 넣겠다고 들어가도 손 넣을 자리, 발 디딜 자리를 매번 찾아야 하더군요. 그래서 케이블을 풀기 전에 동선부터 한참 봤습니다. 어디로 올라가 어디로 빠질지, 가동 중인 설비를 안 건드리고 지나갈 길이 있는지부터요.

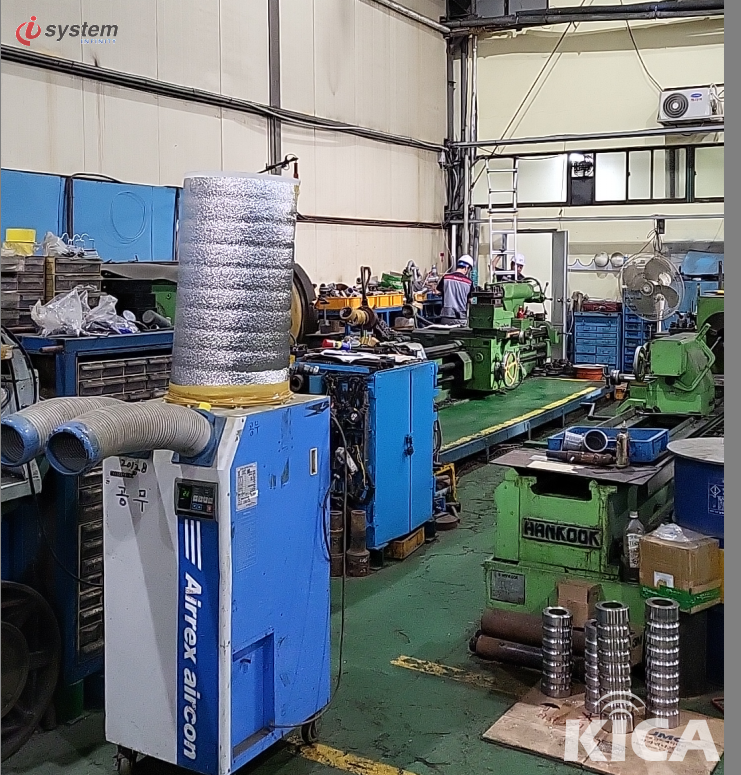

들어가서 처음 찍은 사진이 이겁니다. 보시는 것처럼 선반 같은 기계설비가 라인으로 쭉 늘어서 있고, 벽 쪽으로는 밝은 색 후렉시블 내관 뭉치가 걸려 있어요. 이런 데서 KT 기업 인터넷 회선을 새로 끌자면, 설비 사이사이로 케이블이 눌리거나 열에 닿지 않을 경로부터 잡아야 합니다.

한 명이 사다리에 올라 기둥·벽 상단으로 선을 올렸습니다. 아래엔 공구함을 붙여 두고요. 높은 데서 손이 바쁘니 안전모는 당연히 쓰고 올라갔지요. 공장은 이렇게 위로 올라가는 순간부터 사무실 랜공사와 위험도가 달라집니다.

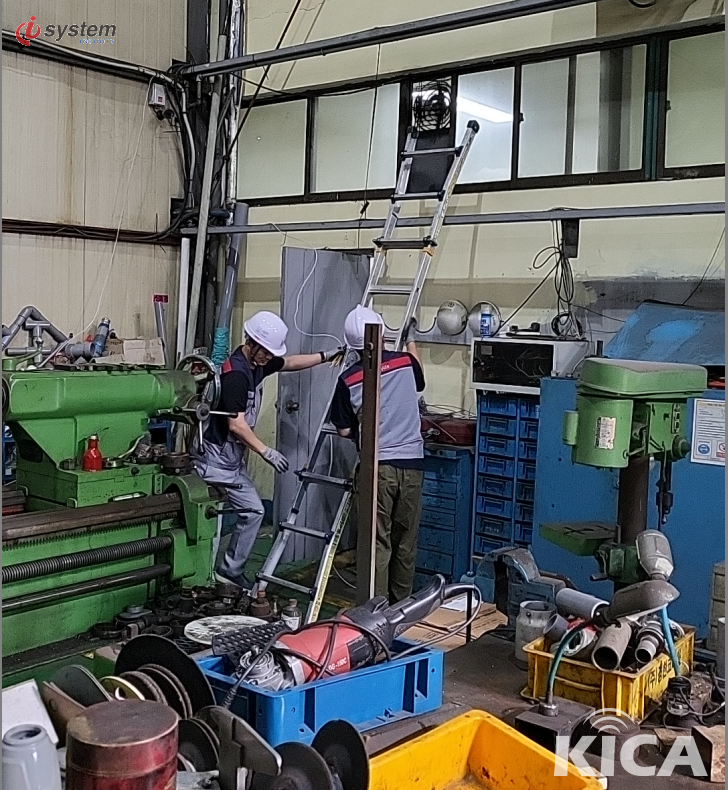

이 장면이 공장 UTP 포설의 기본입니다. 한 명이 사다리 위에서 선을 잡는 동안 다른 한 명이 아래에서 받쳐 주고 있지요. 공구 올려 주고, 자세 흔들리면 바로 잡아 주고요. 혼자 하면 안 되는 이유가 여기 다 있습니다. 둘이 같은 그림을 보고 움직여야 사고도 안 나고 선도 깔끔하게 들어가더군요.

공장 규모가 이 정도입니다. 철골 트러스 천장 아래로 기계 라인이 안쪽까지 쭉 이어져요. 이런 넓은 공장에서 랜공사를 하면 회선 하나가 지나가는 거리도 길고, 중간에 설비를 몇 개나 피해 가야 하니 경로 설계가 반입니다. 어디를 타고 갈지 미리 그려 두지 않으면 케이블만 낭비하지요.

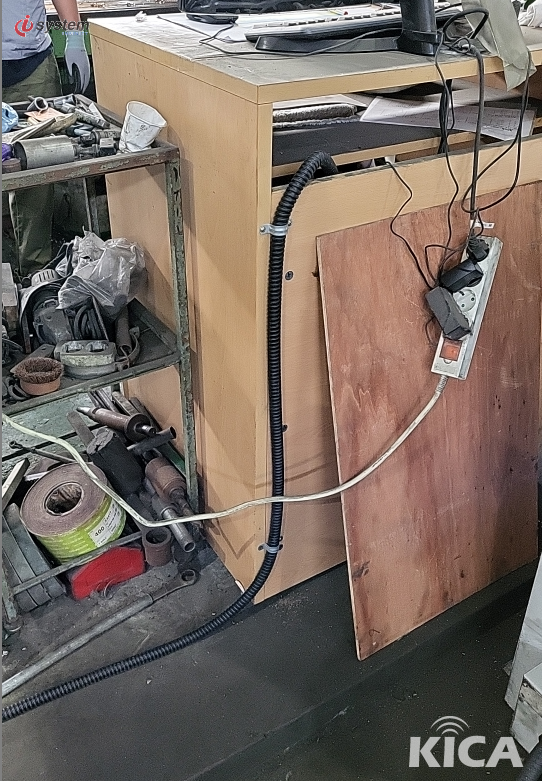

배선이 실제로 내려오는 지점입니다. 캐비닛 옆 벽을 따라 검은 후렉시블 내관이 내려오고, 그 안에서 회색 UTP 케이블이 빠져나와 단부까지 이어져 있어요. 케이블을 그냥 노출로 흘리지 않고 후렉시블로 한 겹 감싸 내린 게 보이지요. 공장은 이렇게 보호관 안에 넣어 줘야 나중에 눌리거나 쓸려도 회선이 버팁니다.

바닥 쪽 배선 구간입니다. 콘크리트 기둥 밑동을 따라 회색 UTP와 검은 후렉시블 내관이 나란히 지나가고 있어요. 바닥으로 선이 지날 땐 사람이 밟거나 지게차가 눌러도 견디게 하는 게 관건이라, 여기서도 후렉시블로 감싸 뒀습니다. 이 구간에서 케이블이 꺾이면 회선 품질이 바로 떨어지거든요.

이날 쓴 자재입니다. 바닥에 감아 둔 검은 후렉시블 내관 코일이지요. 보통 사무실이면 난연 CD관 정도로 충분한데, 공장은 열도 있고 외부 충격 가능성도 있어서 이렇게 한 겹 더 튼튼한 보호관을 챙겨 옵니다. 이 자재 선택 하나가 나중에 회선이 오래 가고 못 가고를 가른다고 봐요.

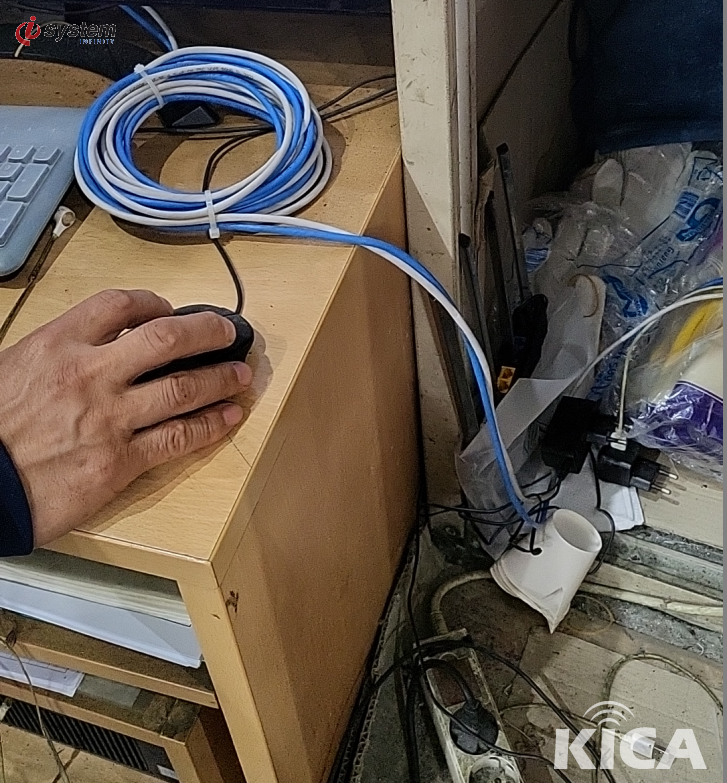

공장 안 사무 공간 쪽 마무리입니다. 책상 위로 파란색 UTP 케이블을 끌어와 정리하는 장면이에요. 결국 회선은 사람이 실제로 쓰는 자리까지 깔끔하게 와야 의미가 있지요. 마우스 옆으로 선이 지저분하지 않게 정리해 두는 것까지가 포설 마무리라고 봅니다.

마지막으로 성단한 케이블 끝을 들어 봤습니다. 회색 UTP 끝에 주황색 부츠를 끼운 RJ45 커넥터가 물려 있고, 옆으로 검은 후렉시블 내관도 같이 보이지요. 이렇게 커넥터까지 제대로 물려야 회선이 살아납니다. 안산·시흥 일대 공장은 매번 조건이 다르지만, 결국 보호관 제대로 쓰고 둘이 안전하게 천천히 가는 게 정답이더군요. KT 공식 파트너 ㈜아이씨스템이 그렇게 마무리했습니다.
