매장·사무실 CCTV, 인터넷·랜공사와 함께 구축하는 법

통신실 문을 열어 보면 그 건물의 네트워크 사정이 거의 그대로 드러납니다. 랙에 어떤 장비가 몇 대 올라가 있는지, 단자반과 패치패널이 어디까지 정리돼 있는지, 남는 랜포트가 있는지가 한눈에 보이기 때문입니다. 매장이나 사무실에 CCTV를 새로 놓거나 늘릴 때도 카메라 모델을 고르는 일보다 이 확인이 먼저입니다. 이 글에서는 실제 통신실 랙과 인입 배선 사진을 놓고, CCTV를 인터넷·랜공사와 함께 구축할 때 무엇을 미리 정해야 하는지 순서대로 정리합니다.

CCTV는 이제 인터넷 공사와 한 묶음입니다

과거 아날로그 CCTV는 전용 동축 케이블로 녹화기까지 직접 끌어가는 방식이었습니다. 지금 쓰이는 IP 카메라는 다릅니다. 카메라가 랜케이블로 스위치에 물리고, 그 스위치가 녹화기(NVR)와 인터넷 회선까지 같은 네트워크로 이어집니다. 카메라 한 대를 늘린다는 것은 곧 랜포트 하나와 배선 한 가닥을 늘린다는 뜻입니다.

그래서 CCTV 배선은 별도의 공사가 아니라 랜공사의 일부로 봐야 합니다. 인터넷 공사를 먼저 끝내고 나중에 CCTV를 따로 발주하면, 같은 천장과 같은 벽면 경로에 배선이 두 번 들어갑니다. 마감을 두 번 뜯게 되고, 인건비도 두 번 나갑니다. 매장처럼 영업 중에 작업해야 하는 곳일수록 이 차이가 큽니다.

처음 설계할 때 함께 정해 두면 좋은 항목은 크게 세 가지입니다.

· 회선 — 외부에서 영상을 볼 것인지, 지점이 여러 곳인지에 따라 필요한 인터넷 상품과 고정IP 여부가 달라집니다.
· 배선과 스위치 — 카메라 대수만큼 랜포트가 필요하고, PoE 지원 여부에 따라 전원 배선 물량이 달라집니다.
· 저장 — 카메라 수·화질·보관 기간이 정해져야 NVR 용량과 놓을 자리를 잡을 수 있습니다.

통신실 랙과 단자반부터 확인합니다

사진 속 랙은 위쪽에 건물 MDF와 패치패널 구성을 그린 안내 도면이 붙어 있고, 그 아래로 네트워크 장비와 PoE를 지원하는 스위치가 올라가 있습니다. 하단에는 건물 전체 회선이 모이는 단자대가 자리 잡고 있습니다. 이런 랙이 있는 현장은 새 배선을 뽑을 때 기준점이 명확해서 작업이 수월합니다.

점검할 것은 세 가지입니다. 첫째, 지금 스위치에 남는 포트가 몇 개인지. 둘째, 랙에 장비를 더 올릴 유닛 공간과 전원 콘센트가 있는지. 셋째, 단자반에서 각 층·각 구역으로 나가는 회선이 어디까지 살아 있는지입니다. 이 세 가지가 확인되면 카메라를 몇 대까지 무리 없이 붙일 수 있는지 바로 답이 나옵니다.

사진처럼 케이블마다 노란 태그를 달아 두는 것도 중요한 부분입니다. 나중에 카메라 한 대에 문제가 생겼을 때 어느 포트를 뽑아야 하는지 태그가 없으면 랙 전체를 더듬어야 합니다. 신규 배선을 넣을 때 기존 라벨 체계를 그대로 이어서 표기해 두면 관리자가 바뀌어도 유지보수가 됩니다.

카메라 대수만큼 랜포트와 PoE 용량이 필요합니다

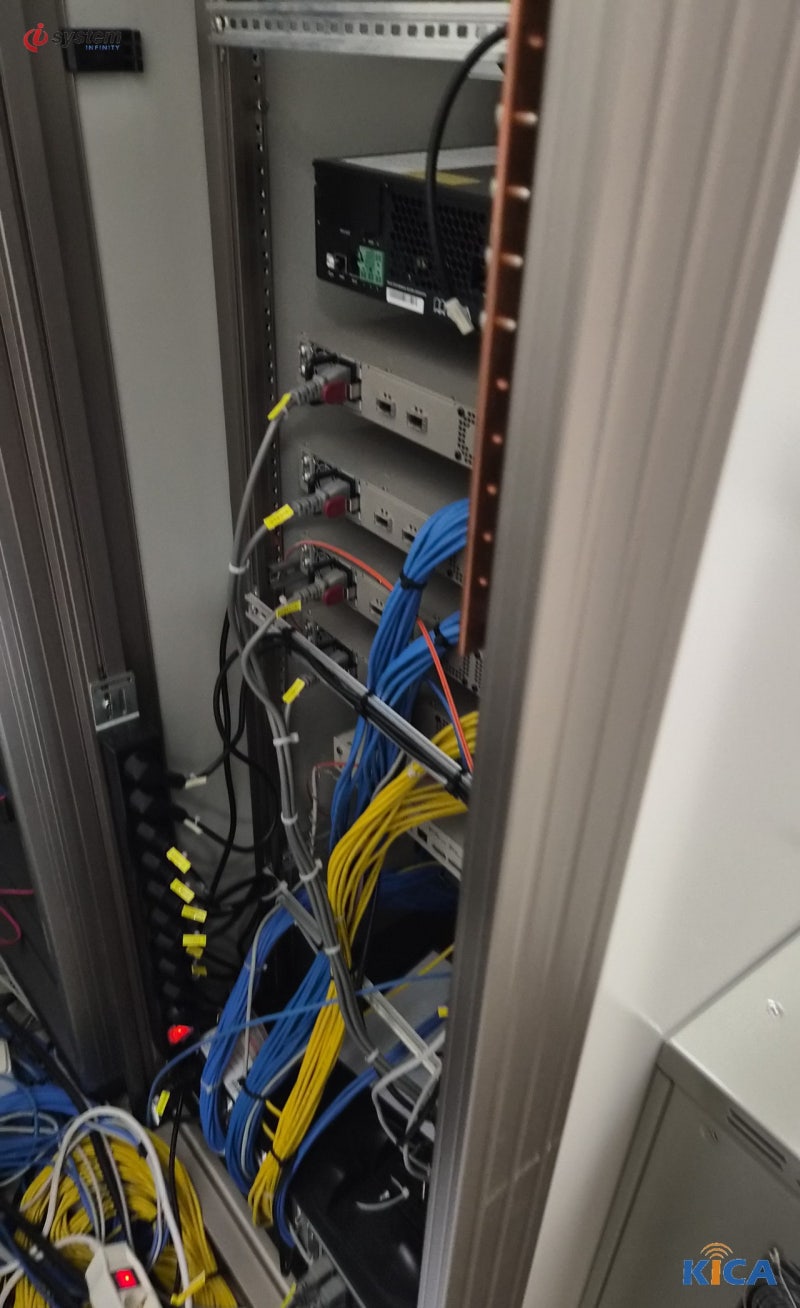

이 사진은 장비가 여러 단으로 쌓이고 파란색·노란색 랜케이블이 다발로 내려가는 랙 내부입니다. 이렇게 포트가 대부분 사용 중인 현장에서 카메라를 늘리려면 스위치를 증설하거나 PoE 지원 스위치로 교체하는 검토가 먼저입니다. 포트만 비어 있다고 되는 것이 아니라, PoE로 카메라 전원까지 공급할 경우 스위치 전체 급전 용량도 함께 봐야 합니다.

PoE는 전원 겸용 랜을 뜻합니다. 랜케이블 한 가닥으로 데이터와 전원을 같이 보내기 때문에 카메라 자리마다 별도 전원 콘센트를 만들 필요가 없습니다. 천장이나 외벽처럼 콘센트를 새로 뽑기 어려운 위치일수록 효과가 큽니다. 배선이 한 가닥으로 줄면 마감도 깔끔해집니다.

배선 정리도 성능만큼 중요합니다. 사진처럼 케이블 타이로 묶어 경로를 잡아 두면 나중에 카메라를 한 대 더 넣을 때 기존 선을 건드리지 않고 끼워 넣을 수 있습니다. 반대로 다발이 엉킨 채로 두면 포트 하나 확인하는 데도 시간이 걸리고, 작업 중 다른 회선을 건드려 업무망이 끊기는 사고로 이어집니다.

배선 경로를 먼저 잡아야 두 번 뜯지 않습니다

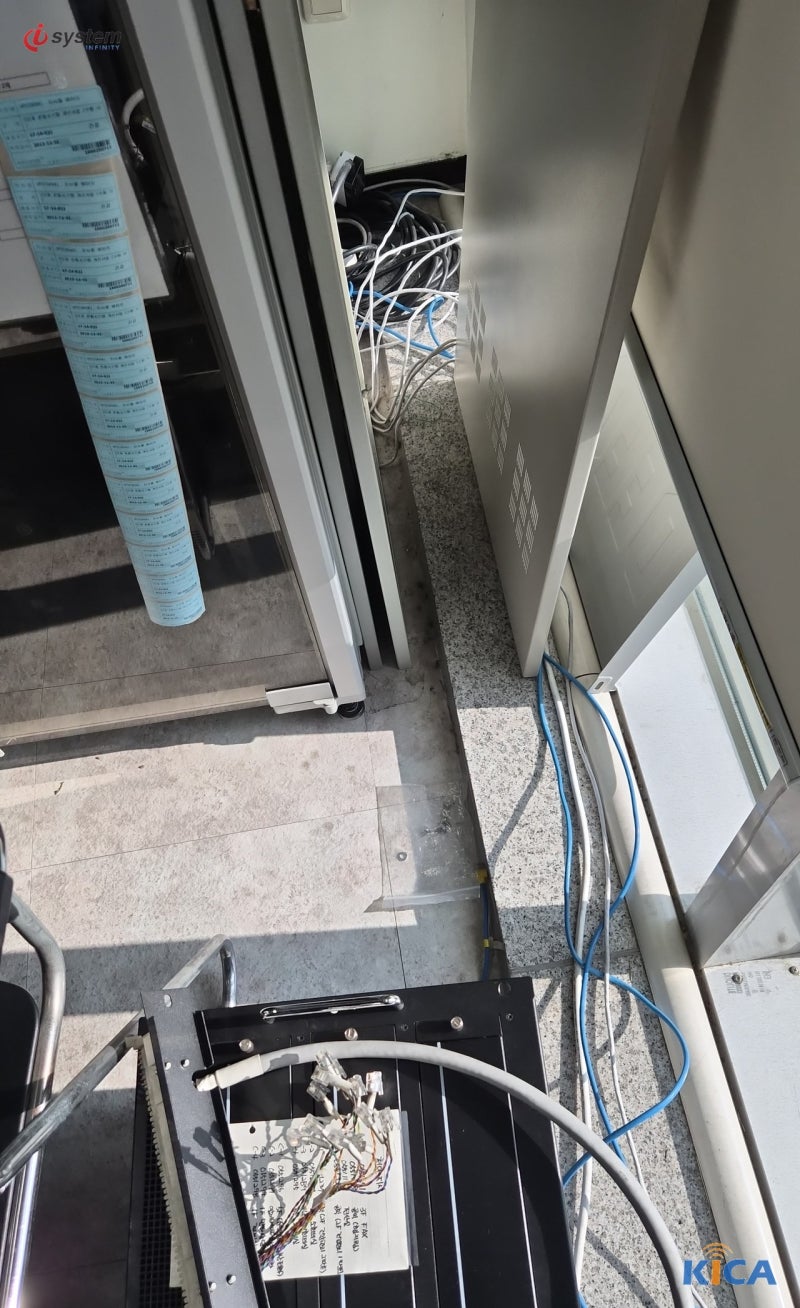

사진은 캐비닛 뒤편 바닥과 창가 벽면을 따라 랜케이블이 지나가는 구간입니다. 통신실에서 나온 선이 실제 사용 구역까지 어떤 길로 가는지 보여 주는 부분인데, CCTV 공사에서 가장 자주 문제가 되는 곳이기도 합니다. 카메라 위치가 확정되기 전에 배선부터 넣으면 경로가 어긋나고, 반대로 배선 경로를 모른 채 카메라 위치만 정하면 선이 닿지 않습니다.

그래서 현장 점검 때 카메라 설치 예정 지점과 통신실을 잇는 경로를 먼저 그립니다. 천장 속으로 갈지, 몰딩으로 벽면을 따라갈지, 바닥 배선으로 처리할지에 따라 자재와 작업 방식이 완전히 달라집니다. 사람이 다니는 통로를 지나가는 구간은 특히 보호 자재를 함께 계산해야 합니다.

인터넷 회선을 신규로 개통하거나 이전하는 시점이라면 이 경로 작업을 한 번에 묶는 것이 가장 효율적입니다. 어차피 회선 인입과 랜배선을 위해 같은 구간을 여는데, CCTV 배선을 같이 넣으면 추가 작업이 몇 가닥 더 넣는 수준으로 끝납니다. 랜공사·네트워크 배선과 CCTV를 같은 설계로 보는 이유가 여기에 있습니다.

녹화 저장과 전원, 장비 놓을 자리도 함께 봅니다

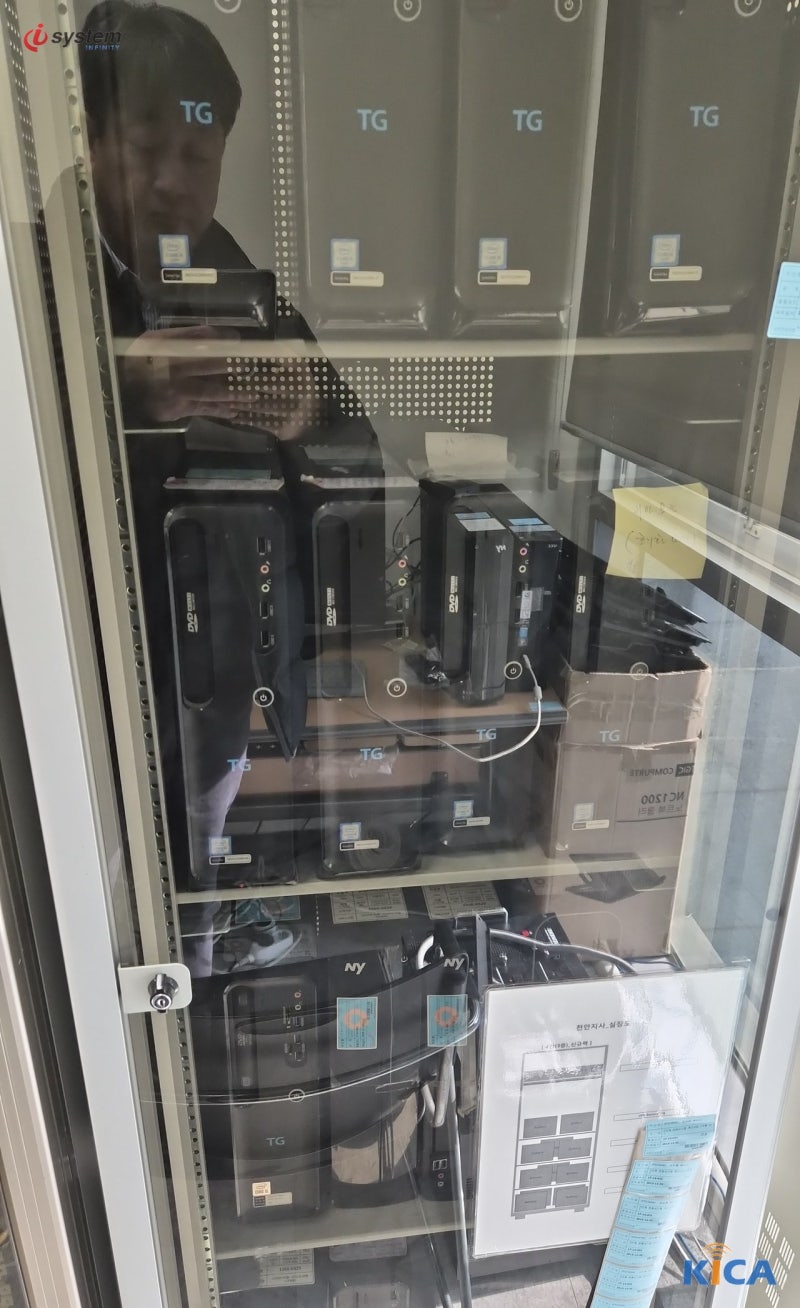

이 사진은 소형 PC들이 선반마다 들어가 있는 캐비닛입니다. 이런 식으로 장비가 이미 자리를 차지하고 있으면 NVR을 새로 넣을 공간과 전원을 어디서 뽑을지부터 정해야 합니다. 녹화기는 하드디스크가 계속 돌아가는 장비라 통풍이 막힌 자리에 밀어 넣으면 수명이 짧아집니다.

저장 용량은 카메라 수, 화질, 보관 기간 세 가지로 결정됩니다. 같은 대수라도 고화질로 오래 보관하려면 용량이 크게 늘어납니다. 반대로 보관 기간을 현실적인 수준으로 잡으면 장비 값을 아낄 수 있습니다. 이 부분은 매장 운영 방식과 관련 규정에 맞춰 미리 정해 두는 것이 좋습니다.

전원도 함께 봐야 합니다. 카메라는 PoE로 스위치에서 전원을 받더라도, 스위치와 녹화기 자체는 안정적인 전원이 필요합니다. 중요한 현장은 정전 시에도 잠깐 녹화가 유지되도록 구성하기도 합니다. 장비를 넣을 캐비닛에 여유 콘센트가 있는지, 배선과 서류가 뒤섞여 통풍을 막고 있지는 않은지도 이때 정리합니다.

밖에서 보려면 회선 쪽 설정이 필요합니다

스마트폰으로 매장 CCTV를 밖에서 확인하려면 녹화만으로는 안 되고 인터넷 회선 쪽 설정이 있어야 합니다. 방법은 크게 두 가지입니다. 제조사가 제공하는 클라우드 서비스를 쓰거나, 고정IP를 받아 직접 접속하는 방식입니다. 어느 쪽이든 회선이 살아 있어야 원격 조회가 됩니다.

클라우드 방식은 설정이 간단하지만 제조사 서비스에 묶입니다. 고정IP 방식은 직접 접속이라 구성이 자유롭고, 본사에서 여러 지점을 통합해 보는 형태로 확장하기도 좋습니다. KT 오피스넷·기가오피스넷 계열은 공인 고정IP를 부가서비스로 제공하며 1회선당 최대 3개까지 쓸 수 있어, 녹화기 원격 접속 용도로 흔히 함께 신청합니다. 상품 구성은 KT 사무실인터넷·기업인터넷 안내에서 확인할 수 있습니다.

지점이 여러 곳이라면 이 부분을 처음부터 통일해 두는 편이 낫습니다. 지점마다 회선 상품과 접속 방식이 제각각이면 나중에 통합 관제로 묶을 때 손이 많이 갑니다. 인터넷 가입·설치 단계에서 원격 조회 방식까지 같이 정해 두면 이후 매장을 늘려도 같은 방식으로 붙이면 됩니다.

업무망과 CCTV망은 나눠 두는 편이 좋습니다

CCTV 영상은 대역을 많이 차지합니다. 카메라 여러 대가 동시에 녹화하고 전송할 때 그 트래픽이 업무용 인터넷과 같은 망을 쓰면, POS 결제나 사무실 업무가 체감될 정도로 느려질 수 있습니다. 특히 외부에서 여러 대의 영상을 동시에 볼 때 부하가 커집니다.

해결 방법은 처음 설계할 때 망을 나누는 것입니다. VLAN으로 업무망과 CCTV망을 분리해 두면 서로 영향을 주지 않습니다. 스위치 설정으로 처리하는 부분이라 물리 회선을 하나 더 넣을 필요는 없지만, 나중에 하려면 스위치 구성과 배선 표기를 다시 손봐야 합니다.

분리해 두면 보안 면에서도 유리합니다. 업무 PC가 있는 망과 카메라·녹화기가 있는 망이 섞여 있지 않으면 관리 범위가 명확해집니다. 카메라를 추가하거나 교체할 때도 업무망을 건드리지 않고 작업할 수 있어, 영업 중 공사에서 특히 도움이 됩니다.

사전 점검에서 자주 걸리는 것들

현장 점검을 나가 보면 반복해서 나오는 문제들이 있습니다. 미리 알고 있으면 견적 단계에서 걸러낼 수 있는 항목들입니다.

· 남는 포트가 없음 — 기존 스위치가 이미 가득 차서 카메라를 붙일 자리가 없는 경우입니다. 스위치 증설 또는 PoE 스위치 교체를 함께 잡습니다.
· 전원 자리가 없음 — 카메라 위치에 콘센트가 없어 별도 전기 공사가 필요한 경우인데, PoE로 해결되는 사례가 많습니다.
· 배선 경로가 막힘 — 천장이 완전히 막혀 있거나 방화 구획을 지나야 하는 구간은 자재와 작업 방식이 달라집니다.
· 라벨이 없음 — 기존 배선에 표기가 없어 어느 선이 어디로 가는지 확인부터 해야 하는 경우입니다.
· 회선 용량 부족 — 원격 조회를 많이 쓰는데 업로드 대역이 부족한 경우로, 회선 상품 조정이 필요합니다.

기존 인터넷은 그대로 두고 CCTV만 추가하고 싶다면 그 방식도 가능합니다. 회선은 유지한 채 스위치·배선·카메라만 보강하는 구성인데, 지금 회선이 카메라 대수를 감당하는지가 판단 기준입니다. 반대로 회선까지 손봐야 총비용이 오히려 커진다면 그 점을 먼저 말씀드리고, 불리한 구성은 권하지 않습니다.

정리 — 한 줄 가이드

CCTV는 인터넷·배선·저장이 한 묶음입니다. 카메라만 따로 보면 배선이 두 번 들어가고, 회선 설정을 빼먹으면 밖에서 볼 수가 없습니다. 통신실 랙에서 남는 포트와 PoE 용량을 확인하고, 배선 경로와 녹화기 자리를 함께 정하고, 원격 조회 방식과 망 분리까지 처음에 정해 두는 것이 순서입니다.

회선을 새로 개통하거나 이전·증속하는 시점이라면 그때가 가장 좋은 기회입니다. 어차피 여는 경로에 CCTV 배선을 같이 넣으면 추가 작업이 크게 줄고, 망 구성도 한 번에 정리됩니다. 매장이 여러 곳이면 첫 지점에서 정한 구성을 그대로 복제하는 방식이 관리에 유리합니다.
