서울 사무실 랜공사 — 분산 배선 허브랙 통합·스위칭 허브 정리 시공 사례

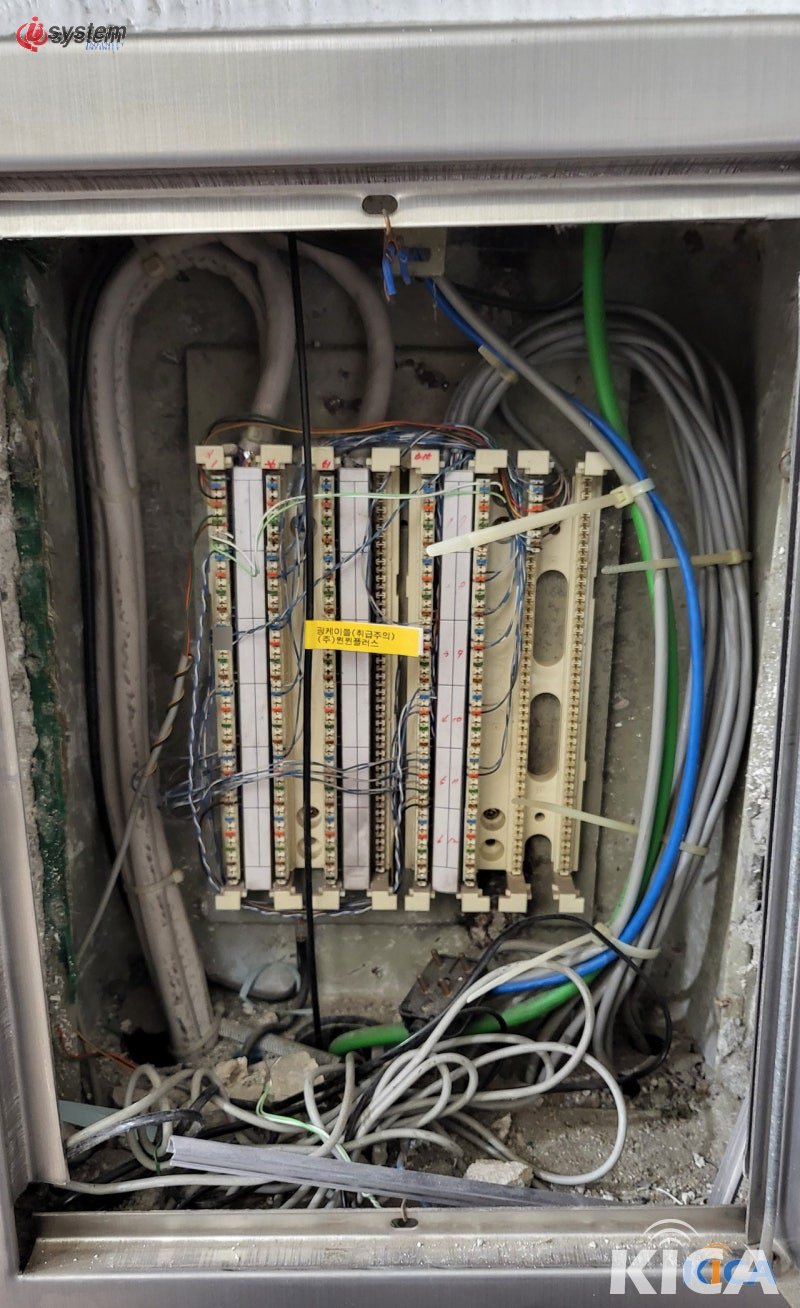

이번 서울 사무실 랜공사 현장은 복도 벽면 단자함을 열어보는 순간부터 한숨이 나오더군요. 110블록에 국선과 내선이 뒤엉켜 있는데, 그 위로 먼지가 하얗게 앉아 있고 라벨이라곤 찾아볼 수가 없었습니다. 어느 선이 어디로 빠지는지 도면도 없는 상황이라, 일단 한 가닥씩 손으로 짚어가며 선로를 추적하는 것부터 시작했지요. 이런 단자함은 무턱대고 손대면 멀쩡하던 회선까지 죽이기 십상이라, 급하게 풀기보다 차근차근 분석하는 게 먼저입니다.

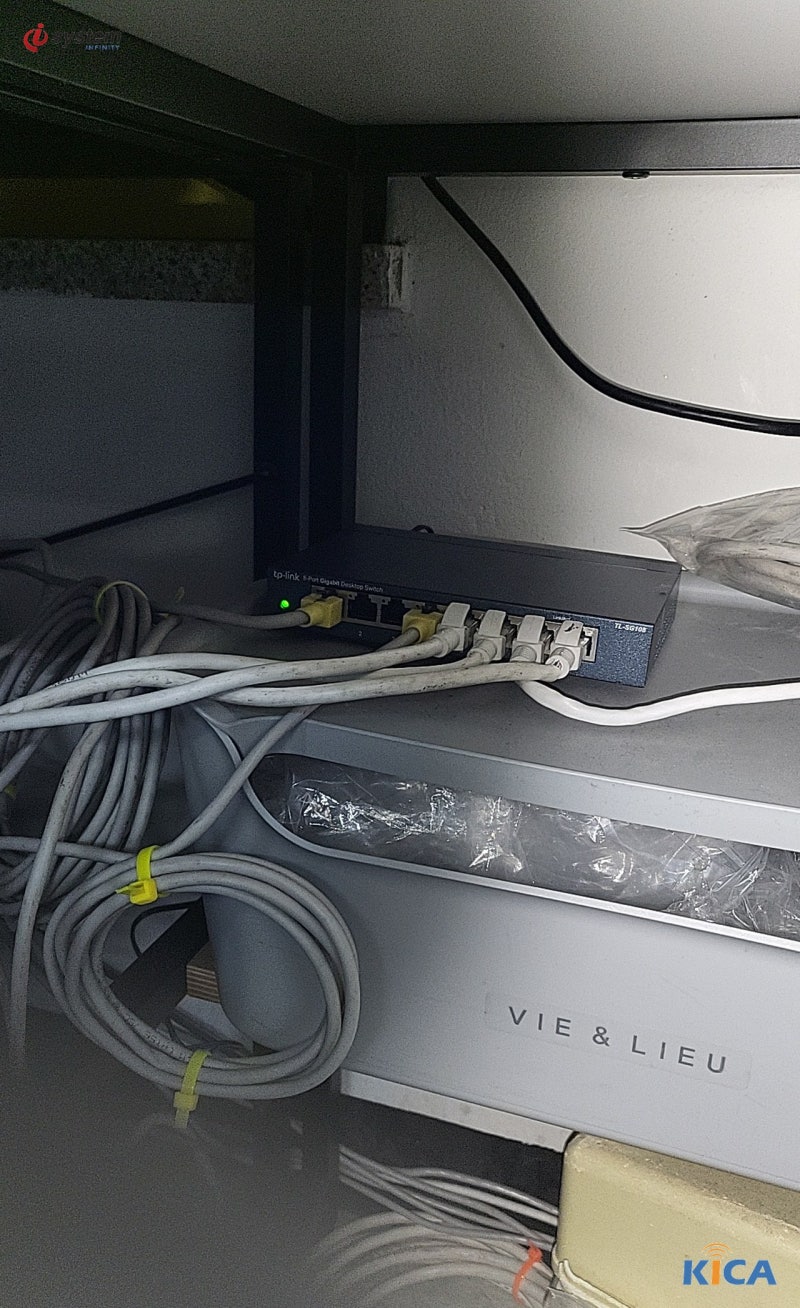

단자함만 그런 게 아니었습니다. 사무실 안으로 들어가 책상 밑을 들여다보니 더 가관이더라고요. 플라스틱 서랍장 위에 8포트 기가비트 스위치가 덩그러니 얹혀 있고, UTP 케이블은 케이블 타이로 대충 한 번 묶어둔 채 바닥을 그대로 기어가고 있었습니다. 사람이 오가는 동선이라 발에 걸려 한 번씩 잡아당겨졌을 텐데, 이렇게 꺾이고 눌린 자리에서 결국 단선이 나는 겁니다. 사무실 네트워크 공사를 다니다 보면 허브를 이렇게 임시방편으로 던져두고 몇 년씩 쓰는 곳을 정말 자주 만나게 됩니다.

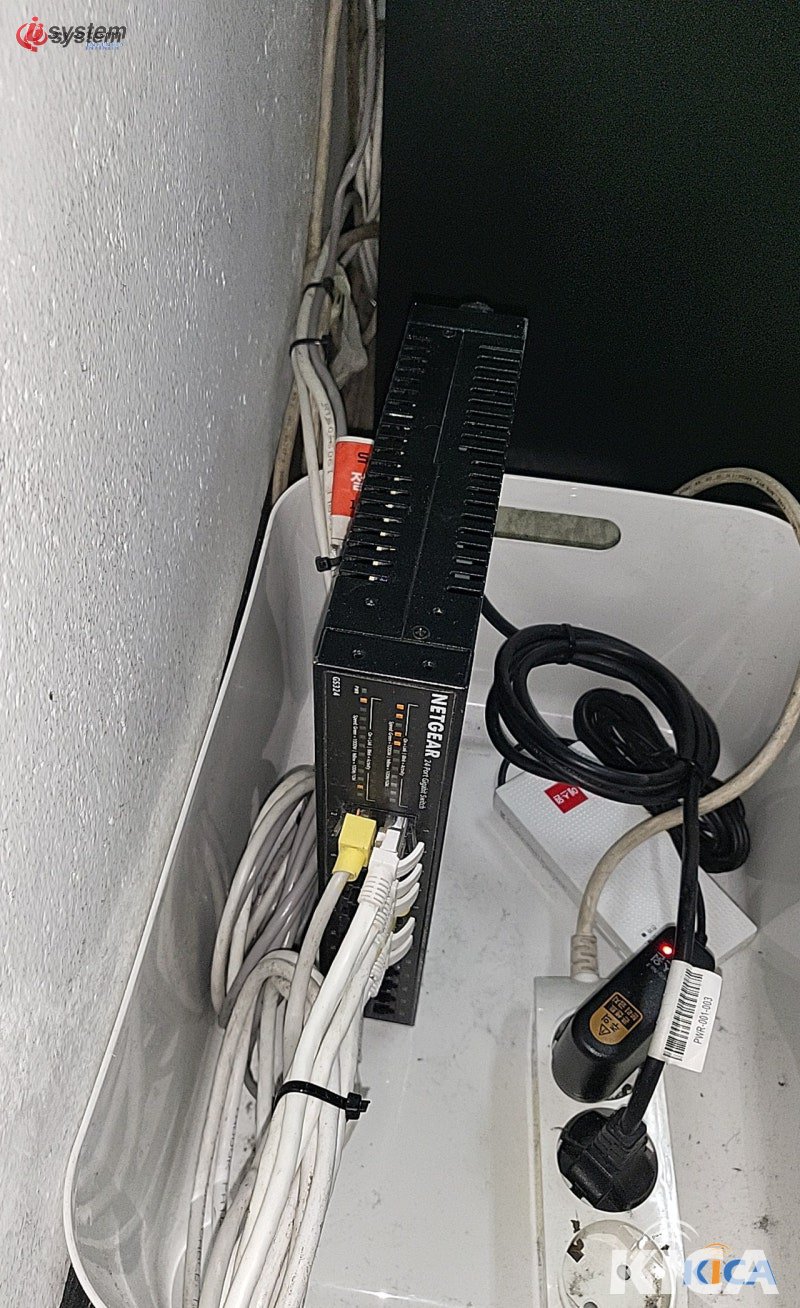

벽 구석으로 가보니 한 술 더 떴습니다. 24포트 기가비트 스위치가 플라스틱 수납통 안에 세워진 채로, 멀티탭이며 전원 어댑터며 죄다 한 통에 엉켜 흙먼지를 뒤집어쓰고 있더군요. 스위치를 이렇게 밀폐된 통에 가둬두면 칩에서 나온 열이 빠질 데가 없습니다. 여름철 한낮이면 통 안 온도가 훅 올라가서 장비가 제풀에 멈춰버리는, 흔히 말하는 먹통 현상이 나는 거지요. 사장님 말씀으로도 가끔씩 인터넷이 뚝뚝 끊긴다고 하셨는데, 십중팔구 이 발열 탓이었을 겁니다. 모처럼 기가급 KT 기업인터넷을 들여놓고도 정작 스위치 허브 수납 상태가 이 모양이면 회선이 가진 속도를 장비 단에서 다 까먹게 됩니다.

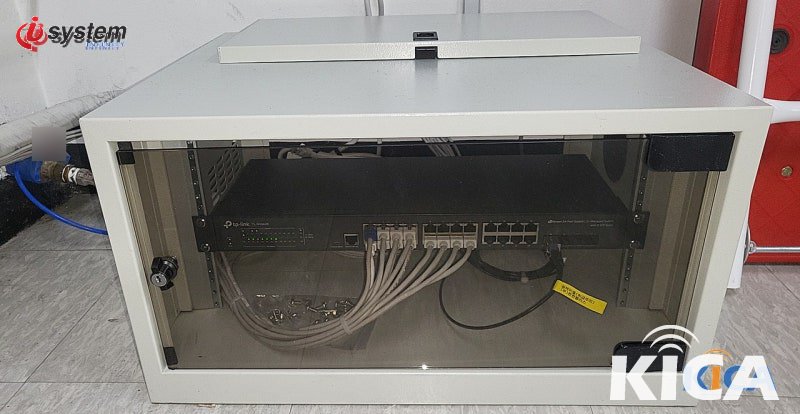

상황 파악이 끝나고 나니 방향은 분명했습니다. 여기저기 흩어진 스위치를 그 자리에 두고 케이블만 정리해봐야 또 같은 일이 반복될 게 뻔하니까요. 책상 밑 8포트, 구석의 24포트를 다 걷어내고 전용 허브랙을 한 자리에 세워 통합 수납하기로 했습니다. 먼저 단자함부터 110블록을 다시 잡아 재배선하면서 회선마다 라벨을 붙였고, 사무실 곳곳으로 흩어지던 LAN 케이블은 전부 새로 포설해 이 허브랙 한 곳으로 집속시켰습니다. 스위치 두 대는 통풍이 되는 철제 랙 안에 가지런히 올려, 먼지와 발열에서 벗어나게 했지요. 작업을 마치고 보니 그동안 어디로 가는지 알 수 없던 배선들이 라벨 하나하나로 정리되어, 나중에 회선 하나 추가하거나 갈아끼울 때도 이 랙 앞에서만 손보면 되도록 길이 잡혔습니다.

마무리하고 사장님께 랙을 열어 보여드리니, 진작 이렇게 했어야 했다며 좋아하시더군요. 사실 장비가 비싸서 인터넷이 빠른 게 아니라, 단자함과 허브랙이 제자리를 잡고 발열만 잡아줘도 회선이 원래 내던 속도가 그대로 살아납니다. 저희 ㈜아이씨스템은 이렇게 눈에 안 보이는 배선과 수납까지 챙겨 오래 안 끊기는 사무실 환경을 만드는 데 신경을 쓰고 있습니다.
