10G 광케이블 백본 구축 — Omada PoE+ 스위치·VPN 라우터·5채널 10G DATA

이번 현장은 통신실 랙과 벽면 단자함을 함께 손본 곳이었습니다. 광케이블이 들어와 종단되고, 그게 랙 안 스위치로 올라가서 사무실 전체로 퍼지는 구조였는데요. 작업을 마치고 찍어 둔 사진을 순서대로 하나씩 풀어 보겠습니다.

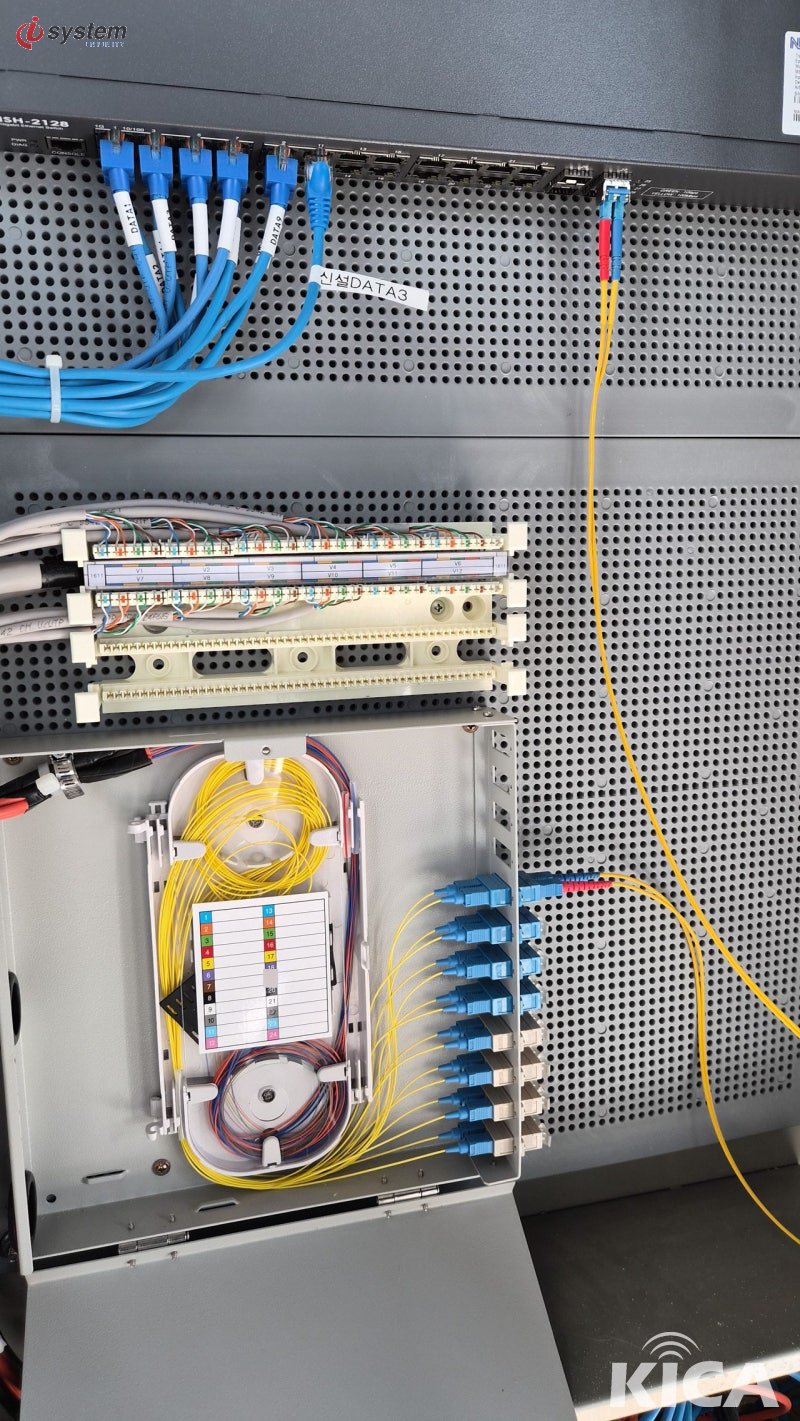

먼저 벽면 종단부입니다. 위쪽에는 파란색 UTP 패치코드 여러 가닥이 회선장비에 나란히 꽂혀 있고, 그 옆으로 노란색 광 패치코드 한 줄이 오른쪽으로 빠져나가 있지요. 가운데는 색깔별로 심선을 잡아 넣은 단자 종단이 한 단 자리 잡고 있고, 아래쪽으로는 광 스플라이스 박스를 열어 둔 채로 찍었습니다. 박스 안을 보시면 노란색 광 피그테일이 트레이에 감겨 있고, 오른편으로 파란색 LC 커넥터가 한 줄로 정렬돼 들어가 있는 게 보입니다. 광은 한번 세게 꺾이거나 눌리면 손실이 생기니까, 박스 안에서 여유 길이를 곡률 잘 잡아 감아 두는 게 핵심이더군요.

다음은 천장 무선 구간입니다. 여기는 노출 천장이라 배관을 숨길 데가 없는 현장이었는데요. 콘크리트 슬래브에 회색 배관을 따라 올려서 그 끝에 브래킷을 대고 무선 AP를 한 대 달았습니다. AP 몸체를 보면 NETGEAR 로고가 찍혀 있더군요. 노출 천장은 미관 때문에 자리를 양보하기 쉬운데, 그러다 보면 정작 안쪽 공간 신호가 약해지는 일이 생깁니다. 그래서 배관 동선과 사람 머무는 자리를 같이 보고 AP 위치를 잡았습니다.

이제 능동장비가 들어간 19인치 랙 안쪽입니다. 위 칸에는 알록달록한 색 케이블이 물린 패치 패널이 있고 LG U+ 라벨이 붙어 있네요. 그 아래로 tp-link 스위치가 자리 잡았는데, 노란색 광 패치코드가 여러 가닥 한쪽으로 부챗살처럼 펼쳐져 나가 있습니다. 가운데 장비는 tp-link Omada 로고가 선명한 VPN 게이트웨이 계열이고, 맨 아래는 또 하나의 tp-link 스위치로 흰색·빨간색 UTP가 포트마다 물려 있습니다. Omada 라인은 컨트롤러로 스위치와 AP를 한 화면에서 묶어 관리할 수 있어 손이 덜 가는 구성이지요. 결선 하나하나 당겨 보고 포트 LED까지 확인하면서 마무리했습니다.

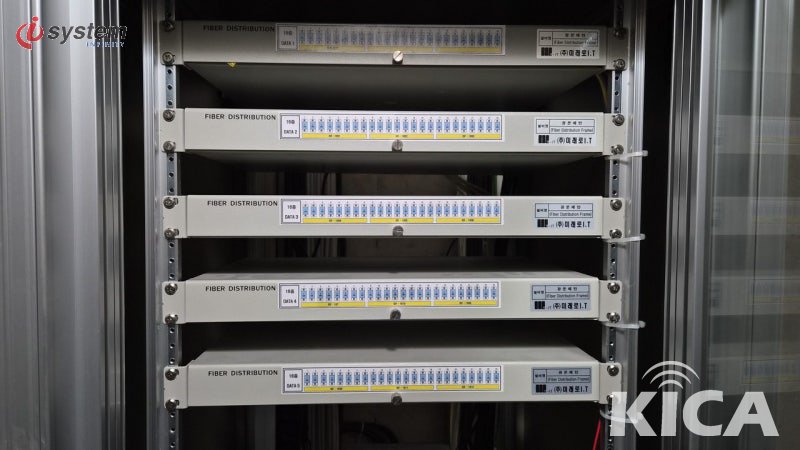

그 위 칸에는 광 분배 패널이 여러 단으로 쌓여 있습니다. 패널마다 FIBER DISTRIBUTION 이라고 찍혀 있고, 라벨을 보면 10G DATA 1 부터 10G DATA 5 까지 다섯 단이 죽 붙어 있지요. 오른쪽 명판에는 제작업체 표기도 보입니다. 이렇게 채널을 미리 여러 단으로 끊어 두면, 지금 당장 다 쓰진 않더라도 나중에 서버나 회선이 늘 때 패널에서 한 채널 빼서 연결만 하면 되니 확장이 수월합니다.

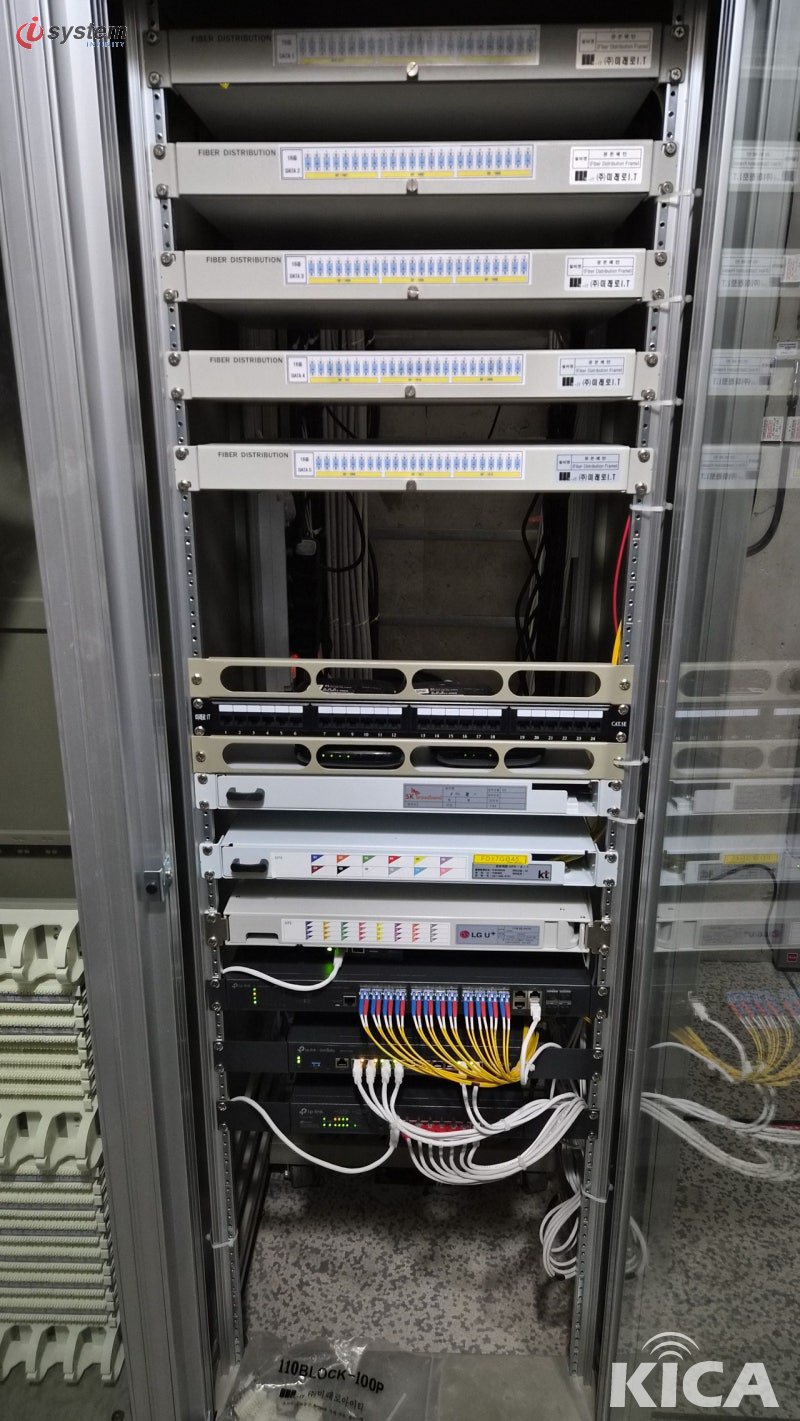

마지막은 랙 전체를 한눈에 담은 사진입니다. 맨 위 광 분배 패널 다섯 단에서 시작해, 그 아래로 CAT5E 라벨이 붙은 패치 패널, 케이블 정리대, KT·LG U+ 표기가 붙은 회선장비, 그리고 맨 아래 tp-link Omada 능동장비 칸까지 한 랙에 층층이 정리돼 있습니다. 아래쪽 바닥에는 110블록 자재 봉투도 보이네요. 이렇게 위에서 광이 들어와 아래 스위치로 내려가고, 거기서 사무실 각 자리로 퍼지는 흐름이 한 랙 안에 세로로 정리되니, 나중에 어느 구간을 손볼 때도 케이블이 어디서 와서 어디로 가는지 눈에 들어옵니다.

통신실 종단부터 천장 무선, 랙 능동장비, 광 분배 패널까지 한 흐름으로 잡고 나니, KT 기업인터넷 회선이 들어와 사무실 곳곳으로 퍼지는 랜공사 구조가 사진만 봐도 정리되더군요. 저희 ㈜아이씨스템은 나중에 손볼 사람까지 생각하면서 현장을 마무리합니다.
