[랜공사 기초] IDF · 원텐블럭 · 랜선정리 · KT인터넷 — 핵심 용어와 연관성

이번 현장은 사무실 건물의 통신 단자함을 열어보고 유선망을 손본 랜공사였습니다. "랜공사", "IDF", "원텐블럭" 같은 말이 실제 현장에서 어떻게 만나는지, 이번엔 단계마다 찍어둔 사진을 그대로 보여드리면서 풀어볼게요. 지어낸 사양 없이, 눈에 보이는 것만 이야기하겠습니다.

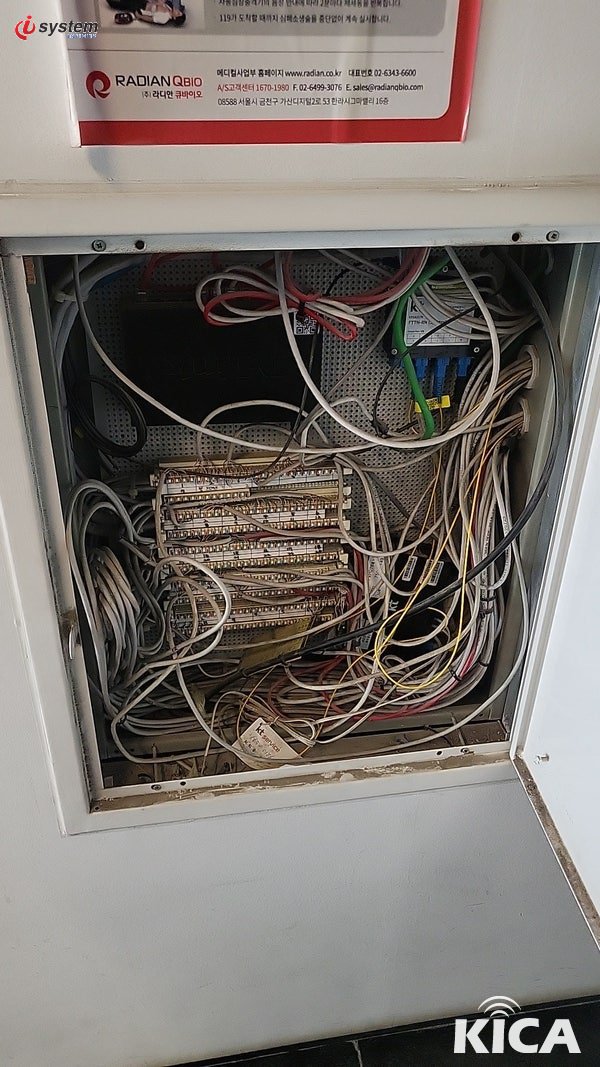

먼저 벽에 박혀 있는 통신 단자함을 열어봤습니다. 안을 들여다보면 타공 백보드에 크림색 원텐블럭(110 Block)이 여러 개 붙어 있고, 그 위로 흰색·회색 랜선이며 색색의 심선이 뒤엉켜 있더군요. 솔직히 처음 문을 열었을 때 선이 이렇게 뭉쳐 있으면 한숨부터 나옵니다. 이 상태에서 회선 하나 추가하려면 어디가 어디로 가는지부터 한참 뜯어봐야 하거든요. 그래서 저는 손대기 전에 이 엉킨 걸 눈으로 먼저 훑고 경로를 잡습니다.

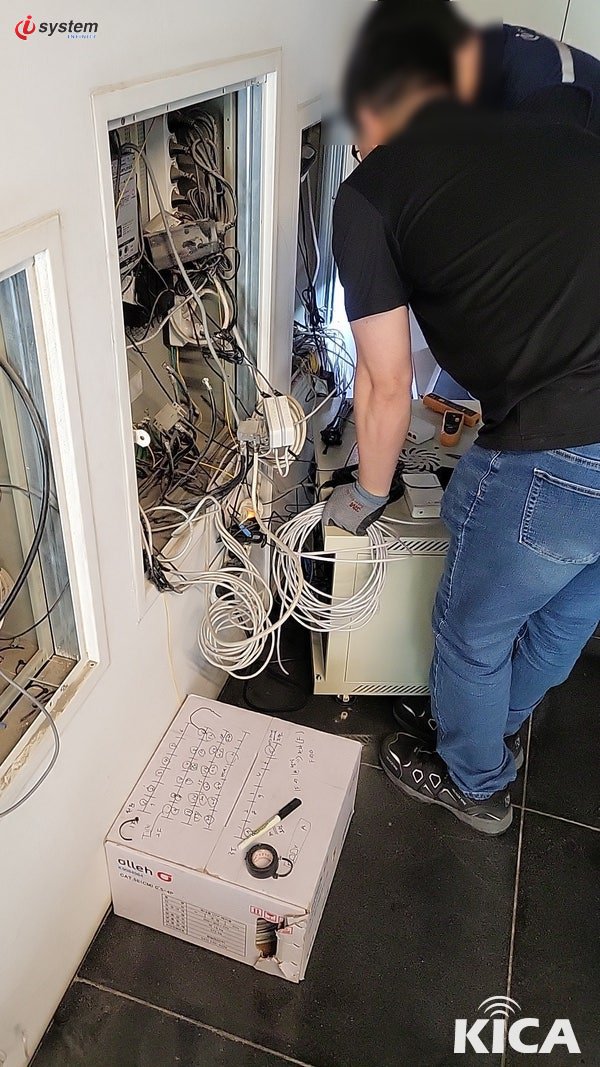

본격적으로 단자함 앞에 붙어 작업을 시작했습니다. 사진에 보이는 것처럼 장갑 끼고 선을 하나씩 풀어가며 손을 봤지요. 발치에 놓인 KT(olleh) 박스가 이번에 들어간 자재인데, 이런 현장은 결국 엉킨 걸 풀고 → 필요한 걸 다시 잡아주는 게 일의 절반입니다. 옆쪽으로 작은 단자함이 하나 더 열려 있어서, 두 곳을 오가며 회선을 정리했네요.

단자함만 만지는 게 아니라, 새 케이블을 끌어오는 포설 작업도 같이 했습니다. 이 사진이 그 장면인데, 계단 옆 복도에 카트를 세워두고 흰색 랜선을 한 뭉치 풀어놨더군요. 바닥에 놓인 박스 겉면에 kt 로고와 함께 UTP 케이블임을 알리는 표기가 보입니다. 이렇게 필요한 길이만큼 선을 뽑아 경로를 따라 끌고 가는 게 포설인데, 여기서 동선을 잘못 잡으면 나중에 배로 고생하기 때문에 시간을 좀 씁니다.

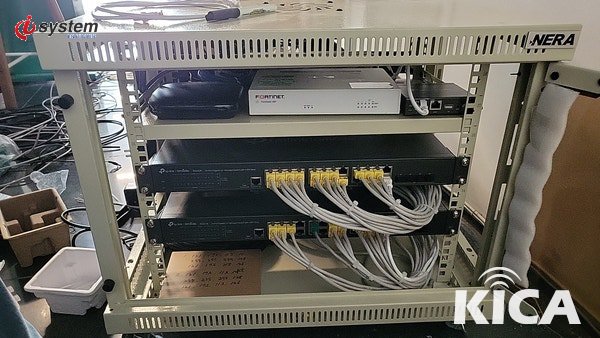

그리고 이건 실제 장비가 앉은 허브랙입니다. 랙 위쪽에 FORTINET이라고 적힌 방화벽 장비가 보이고, 그 아래로 스위치가 두 대 들어가 있네요. 가운데 스위치에는 노란색 패치케이블이 여러 가닥 꽂혀 있고, 맨 아래 스위치에는 회색 패치케이블이 감겨 정리돼 있습니다. 단자함에서 올라온 회선이 결국 이 스위치를 거쳐 각 자리로 뿌려지는 거지요. 이 랙 하나가 그 층 네트워크의 심장이라고 보시면 됩니다.

이건 천장 가까이 벽에 매립된 또 다른 단자함입니다. 앞의 단자함보다 훨씬 여유가 있어서, 회색 타공 백보드에 검은색 소형 장비가 하나 붙어 있고 거기서 노란 광케이블 몇 가닥이 내려옵니다. 아래쪽엔 멀티탭도 하나 자리 잡고 있고요. 이렇게 광케이블이 들어오는 지점이 있어야 건물 안까지 KT 인터넷이 인입되고, 그게 앞서 본 스위치까지 이어집니다.

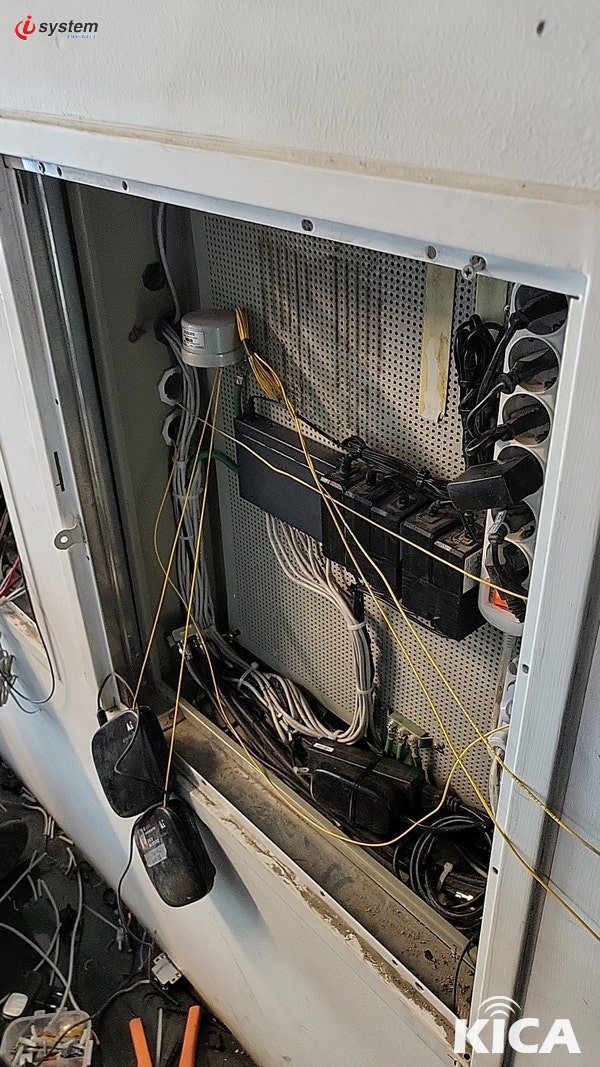

마지막으로 단자함 안을 조금 더 가까이 들여다본 사진입니다. 백보드에 붙은 검은 소형 장비에서 노란 광케이블이 부챗살처럼 갈라져 나오고, 그 주변으로 어댑터며 검은 케이블이 여럿 모여 있네요. 바닥엔 작업하던 펜치가 놓여 있고요. 이렇게 광케이블이 들어와 장비를 거치고, 그게 원텐블럭과 우리가 포설한 랜선을 타고 책상 앞까지 이어지는 게 이번 랜공사의 전체 흐름입니다. 따로 보면 그냥 용어 나열이지만, 현장에선 이 길이 하나로 이어져야 비로소 인터넷이 켜지더군요. 저희 ㈜아이씨스템도 매 현장 이 흐름을 기준으로 손을 봅니다.
