이번 현장은 같은 건물에 병원과 학원이 층을 나눠 들어와 있는 곳이라, 회선이 모이는 통신랙 한 대를 두 업종이 같이 쓰는 구조였네요. 그러다 보니 랙 안에 스위치며 패치 케이블이 뒤엉켜 어느 선이 어디로 가는지 도무지 알 수 없는 상태였습니다. 병원 쪽 회선은 한시도 끊기면 안 되고 학원 쪽은 사람 몰릴 때 버텨줘야 하니, 결국 이 랙부터 제대로 잡아야 뒤가 편해지는 자리였지요. 그래서 KT 기업인터넷 인입이 들어오는 이 통신랙을 중심으로 랜선정리와 스위치 배치를 다시 손봤습니다.

사진이 정리를 마친 뒤 랙 앞모습입니다. 맨 위 장비에는 노란 패치 케이블 몇 가닥이 상단 업링크로 올라가 있고, 그 아래로 패치패널과 스위치가 층층이 자리를 잡았지요. 흰색 패치 케이블은 포트마다 한 가닥씩 빼서 위에서 아래로 흐르도록 줄을 세웠습니다. 케이블 타이로 묶을 때도 너무 빡빡하게 조이지 않는 게 포인트예요. 선을 꽉 눌러버리면 안에서 신호가 영향을 받을 수 있어서, 손가락 하나 들어갈 만큼 여유를 두고 잡았네요. 이렇게 한 번 정리해두면 나중에 회선 하나 옮길 일이 생겨도 어느 포트가 어디로 가는지 한눈에 들어옵니다.

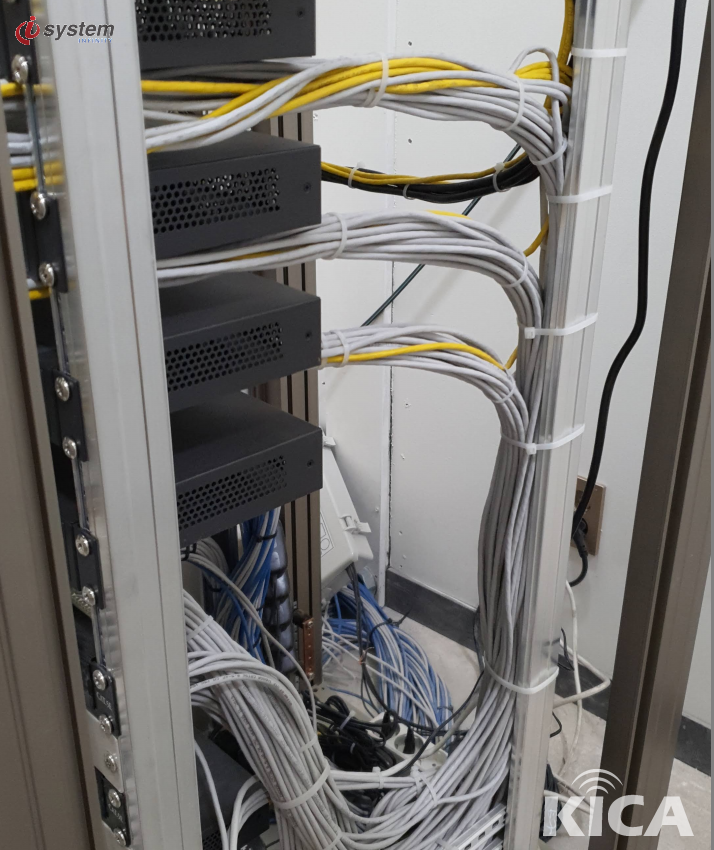

랙 옆으로 돌아가 장비 뒷선을 살펴봤습니다. 검은 랙마운트 장비 몇 대가 위아래로 얹혀 있고, 굵은 노란 케이블 한 가닥이 그 앞을 가로질러 지나가고 있었네요. 뒤쪽으로는 흰색·회색 UTP 다발이 촘촘하게 몰려 있어서, 이런 자리는 선이 서로 눌리거나 꺾이기 쉽습니다. 오래 눌려 있던 케이블은 겉은 멀쩡해 보여도 꺾인 구간에서 슬금슬금 문제를 일으키거든요. 그래서 다발을 한 번 풀어 방향을 잡아주고, 전원선이랑은 거리를 둬서 흘려보냈습니다. 병원처럼 단말이 쉬지 않고 도는 회선과 다른 회선을 같은 다발에 묶어두면 한쪽이 바빠질 때 서로 영향을 받기 쉬워서, 용도를 갈라 정리하는 쪽으로 잡았지요.

이 사진은 손대기 전 랙 아래쪽 모습이에요. 스위치에서 빠진 선들이 방향 없이 늘어져 내려오고, 바닥 가까이엔 케이블이 다발째 뭉쳐 있는 상태였네요. 이런 랙은 나중에 회선 하나 찾으려면 그때마다 한참을 헤매게 됩니다. 그래서 한 가닥씩 빼서 어디로 들어가는 선인지 확인하고, 흐름을 위에서 아래로 다시 잡아줬지요. 학원 층은 강의실마다 사람이 몰릴 때 무선이 버텨줘야 하니, 층으로 나가는 회선을 이 랙에서부터 갈래를 나눠 정리해두는 게 반이더군요. 한 곳에 몰지 않고 갈래를 나눠줘야 쉬는 시간에 학생들이 한꺼번에 몰려도 버텨줍니다.

마지막으로 병원·학원 양쪽 회선을 포트별로 다시 찍어보며 마무리했습니다. 처음 랙 문을 열었을 때랑 비교하면 흰색 패치 케이블이 줄을 맞춰 내려오고, 어느 포트가 어디로 가는지 라벨까지 보이니 훨씬 보기 좋게 잡혔네요. 이렇게 랙을 한 번 제대로 정리해두면 KT 기업인터넷 회선이 그대로 살아나서, 한참 뒤에도 회선 탓할 일이 줄어듭니다. 이번처럼 업종이 다른 두 곳이 한 랙을 같이 쓰는 현장은 사전에 동선을 잘 짜두는 게 반이라, ㈜아이씨스템에서도 이런 복합 건물은 미리 도면을 한 번 더 들여다보고 들어가는 편입니다.
