신축 물류센터 통신랙 구축 — Cat5e 데이터·MDF 음성 통합·NETVU·GIRON 정합

현장에 처음 도착해서 차에서 내렸을 때, 솔직히 건물 크기에 한 번 압도당했네요. 곡선으로 휘어진 흰색 외벽이 하늘까지 쭉 올라가 있고, 마감이 막 끝난 따끈따끈한 신축 건물이더군요. 파란 하늘에 구름 한 점 없는 날이라 외벽 패널 선까지 또렷하게 보였지요. 이렇게 규모가 큰 시설은 통신실 위치 잡는 것부터 케이블 경로 하나하나가 나중에 발목을 잡기 때문에, 도면 들고 건물 안팎을 몇 번이나 들락날락했습니다. 대규모 현장의 랜공사는 결국 처음에 길을 어떻게 내느냐 싸움이더군요.

통신실 랙 앞에서 한창 결선하던 중간 모습입니다. 상단을 보시면 패치패널 두 단에 'GIRON' 이름표가 붙어 있고, 옆쪽에 CAT 5E 라고 적힌 게 그대로 읽히지요. 여기가 데이터 회선 받는 자리고, 파란 패치코드 몇 가닥을 먼저 꽂아 확인해 둔 상태입니다. 그 아래 하얗게 줄줄이 늘어선 블록에는 'VOICE MDF' 라고 찍혀 있는데, 전화 회선을 한 가닥씩 펀치다운으로 눌러 박는 음성용 단자대예요. 이렇게 데이터는 위쪽 패치패널로, 음성은 아래 MDF 블록으로 처음부터 칸을 갈라두면, 나중에 한 회선 문제 생겼을 때 어디를 봐야 할지 바로 보입니다. 반대로 대충 섞어 꽂으면 몇 달 뒤에 작업한 본인이 와서도 못 찾아요. 맨 아래 반달 모양으로 늘어진 건 케이블을 단정하게 걸어 정리하는 정리 링이고요. Cat5e가 요즘 기준에 낮아 보여도 기가비트까지는 충분히 받쳐주니, 사무·관제망 정도면 차고 넘치는 사양입니다.

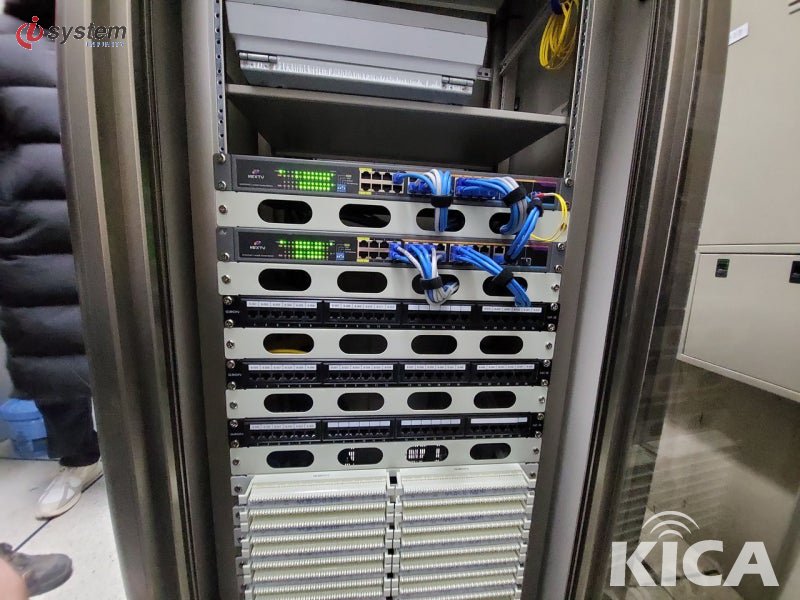

랙에 스위치까지 얹고 점퍼링을 마치니 비로소 한 면이 그림이 잡히더군요. 상단 두 단에 앉힌 스위치는 포트마다 초록 LED가 촘촘히 들어와 있어서, 물려둔 회선들이 살아 있다는 게 눈으로 보이지요. 스위치와 아래 GIRON 패치패널 사이를 파란색·검정색 패치코드로 한 포트씩 이어주고, 너저분하게 늘어지지 않게 검은 케이블타이로 단을 묶어 마감했습니다. 사실 점퍼링은 기능보다 마감이 반인데, 줄 길이를 들쭉날쭉하게 쓰면 한두 달 만에 랙이 새집처럼 엉키거든요. 랙 위쪽으로는 노란 광케이블이 인입되고 있고, 맨 아래에는 음성용 단자 블록이 촘촘히 자리 잡았습니다. 이렇게 데이터 스위치·패치패널·음성 단자에 광 인입까지 한 랙에 정리되면서 통신실 골격이 완성됐네요. 대규모 랙은 결국 첫날 잡아둔 경로와 마감 한 끗 차이로 수명이 갈리는 것 같습니다.

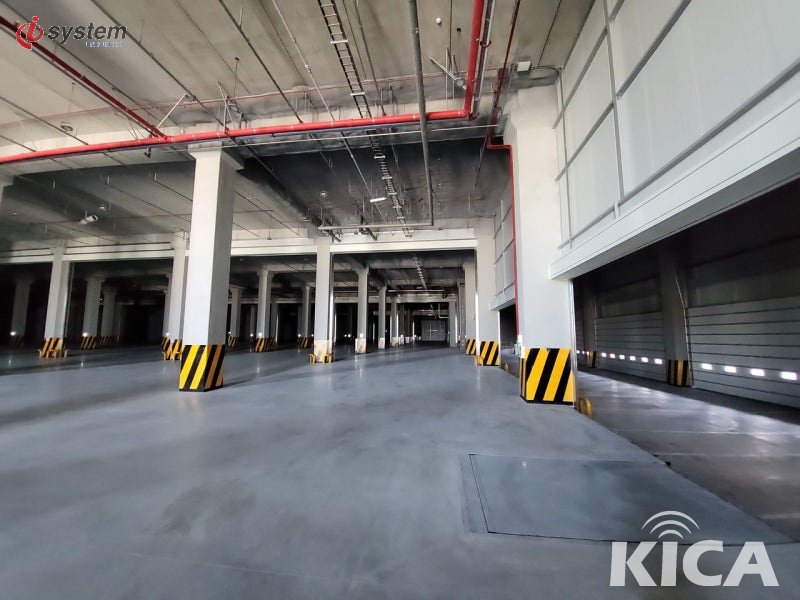

이 넓은 공간이 바로 케이블을 끌고 다녀야 했던 현장 내부입니다. 층고가 까마득하게 높고 바닥이 끝이 안 보일 만큼 넓다 보니, 천장에 걸린 배관과 붉은 소방 배관 사이 경로를 잘 살펴 간선을 끌어야 했지요. 기둥마다 노란·검정 줄무늬로 충돌 방지 마감이 되어 있고, 오른쪽으로는 큼직한 도어들이 줄지어 있습니다. 이런 대공간은 바닥으로 배선했다가는 오가는 장비며 적재물에 금세 상하기 때문에, 천장 경로 확보가 사실상 공사의 8할입니다. 당장 쓸 회선보다 2~3년 뒤 확장을 더 많이 고민하게 되는 현장이라, 여유 통로까지 미리 비워두고 마무리했네요. 이번 KT 기업인터넷·랜공사 현장도 KT 공식 파트너 ㈜아이씨스템이 도면부터 광 인입 정합까지 손에 쥐고 끝냈습니다.
