IDF 정비 작업기 — 패치패널·110블록 재구성과 라벨링 표준화로 MTTR 70% 단축

1. 현장 상황 — 혼란스러운 IDF

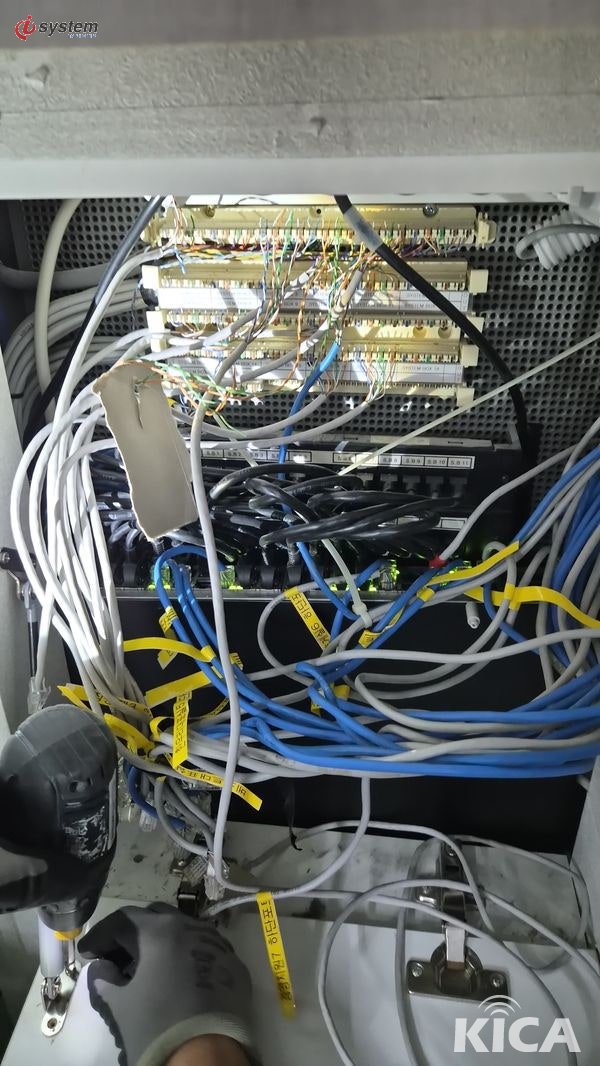

현장은 오래된 IDF 내부 배선이 복잡하게 얽혀 있었습니다. 랜 케이블·전화선·점퍼선이 분리되지 않고 뒤엉켜 포트 확인이 어렵고, 장애 발생 시 추적이 힘들며, 유지보수 효율이 크게 떨어진 상태였습니다. 케이블 식별 라벨은 부착되어 있었지만 배선 정렬·패치패널 구분이 되지 않아 시각적·물리적 혼선이 심했습니다.

2. 정비 목표 — 명확·정돈·효율

IDF 정비의 핵심은 명확한 경로 + 정돈된 구조 + 효율적 관리입니다. 케이블 재정렬·식별 라벨 재부착, 패치패널·110블록 재정비, 불필요 케이블 제거·여유선 정리 3가지를 중점으로 진행했습니다.

3. 정비 과정 — 분류·정합·라벨

선로 분류 — 전화선과 데이터선(UTP Cat.5e/Cat.6) 분리, 벽면 단자별 번호 확인 후 1:1 매칭 재표기, 기존 임시 점퍼선 제거.

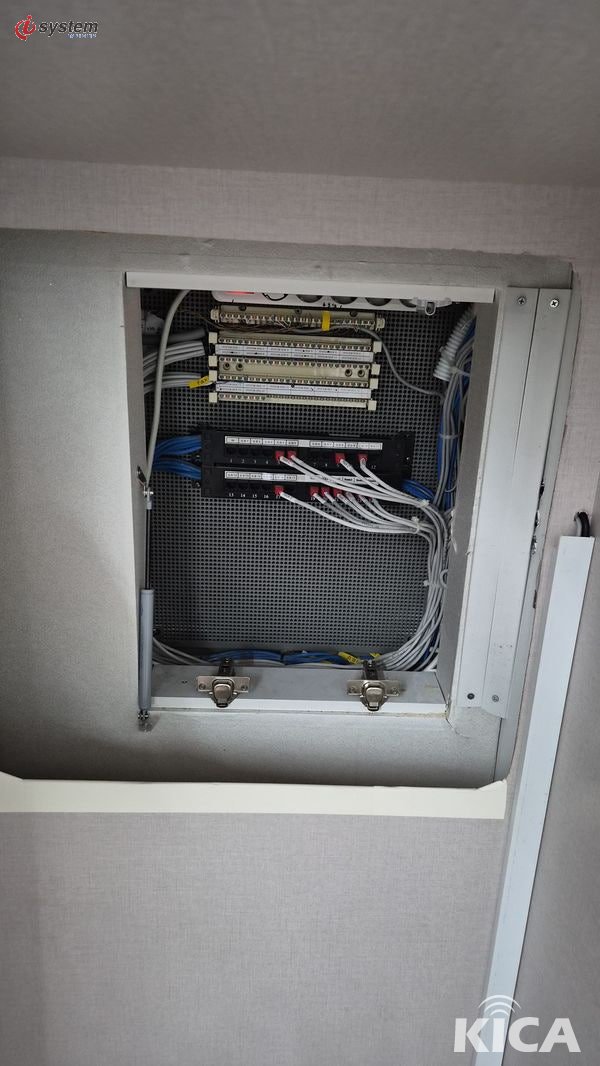

패치패널 정비 — 하단 스위치와 패치패널 사이 케이블을 짧게 재단해 곡률 최소화·포트 간섭 방지. 케이블 타이·홀더로 통로별 묶음 정리. 여유선은 라벨링 후 패널 하단 수납.
라벨링 표준화 — 위치-포트번호-기능 규칙으로 일관성 있게 재작성 (예: 2F-05-DATA, 1F-03-TEL).

케이블 재단으로 곡률 최소화·포트 간섭 방지 — KT 사무실 인터넷 시공의 핵심 포인트입니다.

4. 정비 후 결과 — 70% MTTR 단축 기대

패치패널과 110블록 간 배선이 직선형으로 정돈되었고, 불필요 케이블이 사라지며 전체 가시성·냉각 효율·유지보수성이 대폭 향상되었습니다. 네트워크 트러블슈팅 시간 약 70% 단축이 기대되며, 케이블 인출 시 간섭 최소화·증설 확장성도 확보되었습니다.

5. 유지관리 팁

• 신규 증설 시 케이블 라벨 표준 반드시 유지
• 케이블 타이 대신 벨크로 타입 사용으로 재작업 용이성 확보
• 정기 점검(6개월 주기)으로 포트별 통신 상태 확인 권장
