사무실 랜 배선 시공사례 — 화상회의 인터넷 점검 포인트

화상회의와 재택근무가 일상이 된 사무실일수록, 눈에 보이지 않는 천장 배선 상태가 인터넷 품질을 좌우합니다. 이번 현장은 개방형 사무실과 복도 구간의 천장 점검구를 열어 랜 케이블을 새로 포설하고, 벽면과 바닥까지 인출선을 정리한 사무실 인터넷·랜 배선 시공사례입니다. 사다리를 딛고 천장 안쪽 배선을 만지는 과정부터 복도 케이블 트레이를 정리하는 과정까지, 현장에서 실제로 확인한 내용을 바탕으로 무엇을 점검했는지 정리합니다.

현장 개요 — 개방형 사무실의 천장 배선 작업

이 사무실은 파티션으로 구획된 개방형 좌석 배치였고, 천장은 흡음 텍스타일 마감의 시스템 천장이었습니다. 기존 배선이 부족하거나 경로가 애매한 구간에서는 천장 점검구를 새로 열어야 케이블을 추가로 넣을 수 있습니다. 사진에서 보이는 것처럼 작업자가 알루미늄 사다리를 딛고 올라가 천장판을 들어 올리는 것부터 작업이 시작됩니다.

천장 속에는 조명 배선, 소방 배관 등 다른 설비가 함께 지나가는 경우가 많아, 랜 케이블 경로를 잡을 때는 이런 기존 설비와 간섭하지 않는 지점을 골라야 합니다. 점검구 위치를 사무 공간 동선에서 벗어난 곳으로 잡으면 작업 중에도 업무에 방해가 적습니다. 이 현장 역시 파티션 뒤쪽, 통로에 가까운 지점에서 천장판을 개방했습니다.

개방형 사무실은 좌석 배치가 자주 바뀌기 때문에, 천장에서 각 좌석군으로 내려가는 배선을 여유 있게 잡아두는 편이 이후 재배치에 유리합니다. 이번 현장에서도 천장 개구부에서 여러 가닥의 케이블이 함께 내려오는 모습을 확인할 수 있었습니다.

천장 인입구 케이블 포설

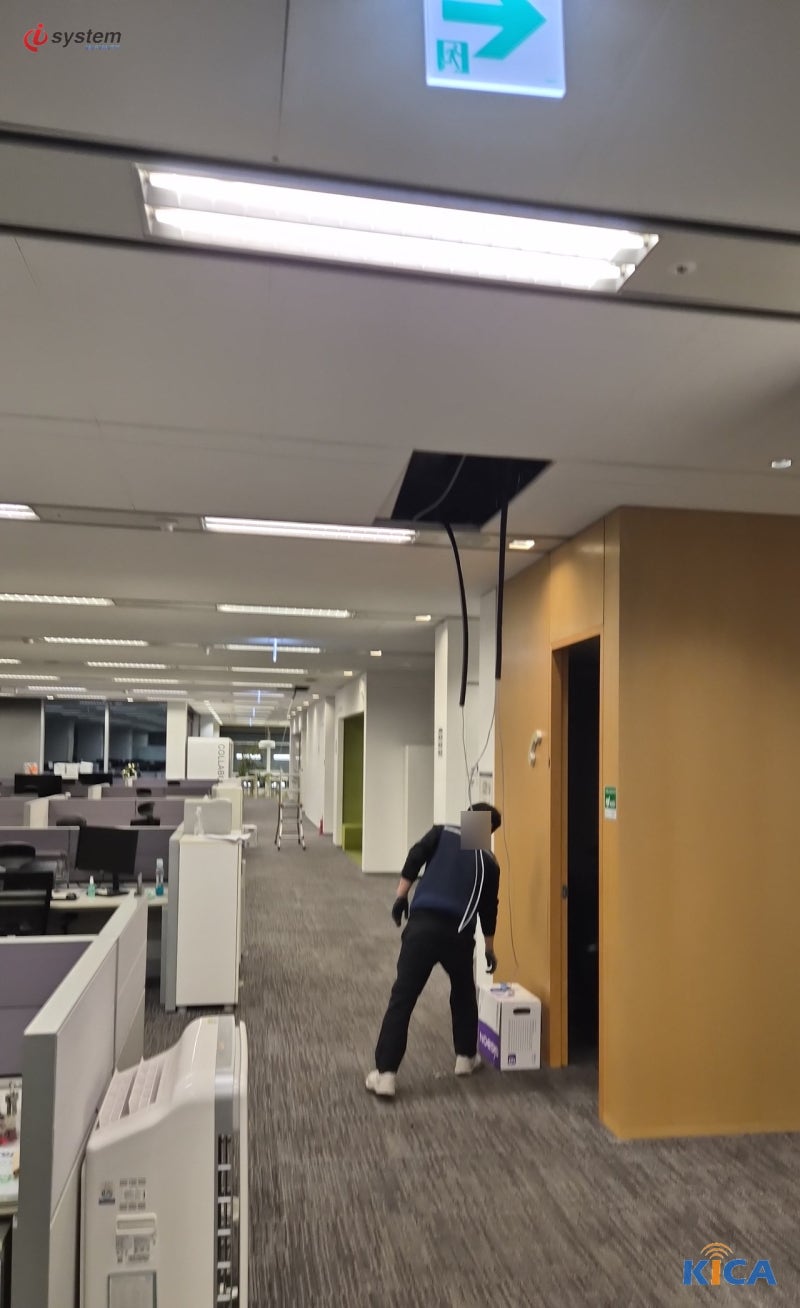

천장판을 연 다음에는 케이블을 어느 방향으로, 어떤 전선관에 담아 내릴지를 정합니다. 사진 속 작업자는 천장 개구부에서 내려온 검정색 전선관 두 가닥을 벽면 쪽 방향으로 정리하고 있습니다. 전선관으로 케이블을 감싸면 노출 구간에서 케이블이 꺾이거나 눌려 손상되는 것을 막을 수 있습니다.

천장에서 바로 아래 벽면까지 수직으로 내려오는 구간은 케이블이 가장 잘 보이는 자리이기도 해서, 마감을 깔끔히 하지 않으면 사무실 미관에 영향을 줍니다. 이 현장은 복도 안쪽, 문 옆 벽면을 따라 케이블을 내려 시야에 크게 거슬리지 않는 경로를 택했습니다. 바닥에 놓인 상자는 케이블이 최종적으로 연결되는 지점 근처에 임시로 놓인 상태였습니다.

이런 구간에서는 케이블 여유 길이를 어느 정도 남겨두는 것이 중요합니다. 나중에 장비를 교체하거나 위치를 옮길 때 여유 길이가 없으면 다시 천장을 열어야 하는 번거로움이 생기기 때문입니다. 사무실 인터넷 공사에서 이런 여유분 확보는 현장 경험이 쌓인 시공팀일수록 꼼꼼히 챙기는 부분입니다.

복도 구간 케이블 트레이 정리

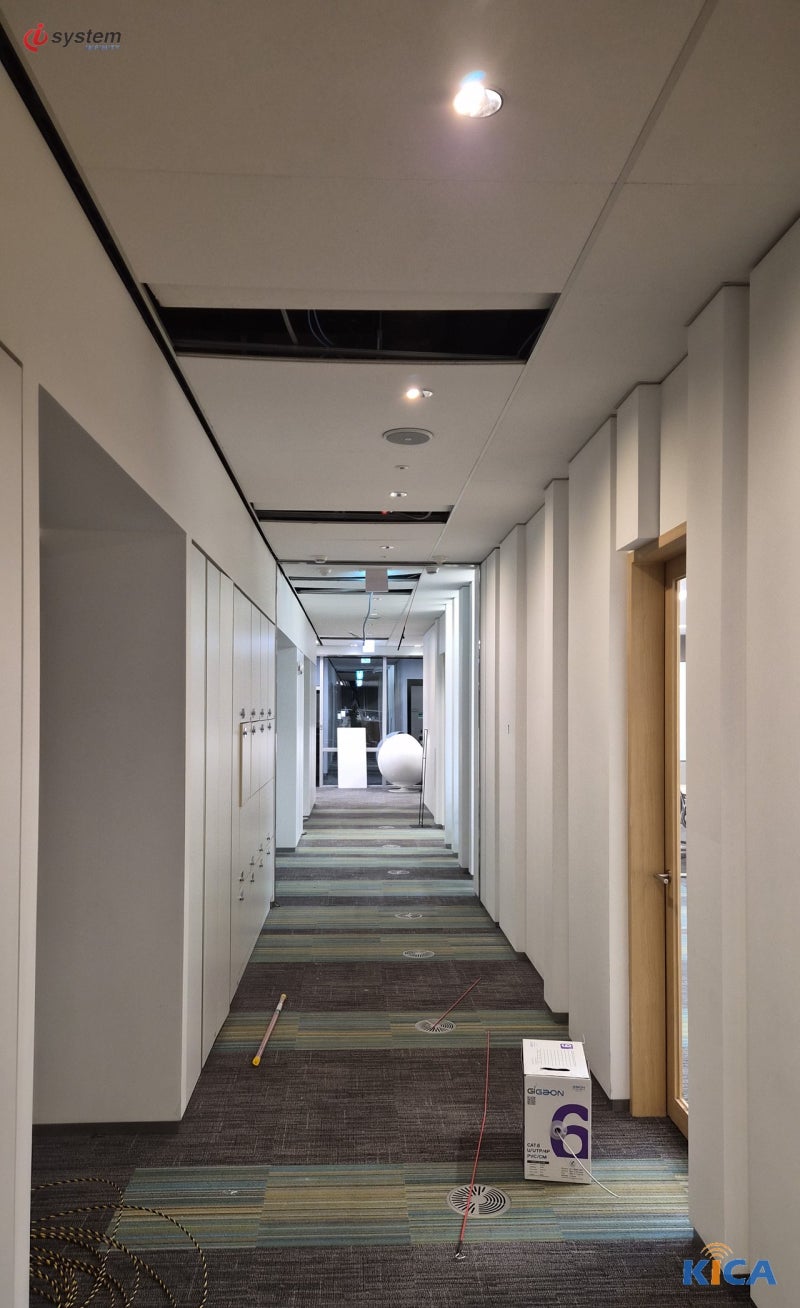

사무실 내부뿐 아니라 복도 천장도 배선 경로로 함께 활용되는 경우가 많습니다. 사진에서 보이는 것처럼 복도 천장판 여러 곳을 국소적으로 열어, 그 위를 지나는 케이블 트레이에 새 케이블을 얹어 정리했습니다. 천장을 전체적으로 뜯지 않고 필요한 구간만 열어 작업하면 복구 후 흔적도 최소화할 수 있습니다.

바닥에는 CAT6 UTP 케이블 박스가 놓여 있었는데, 기가비트급 이더넷을 안정적으로 지원하는 규격의 케이블입니다. 사무실처럼 여러 대의 PC와 회의용 장비가 함께 물리는 환경에서는 사무실 랜 공사에 쓰는 케이블 규격이 실제 체감 속도에 영향을 주기 때문에 신경 써야 하는 부분입니다.

복도 바닥에는 원형 바닥 콘센트로 보이는 장치도 설치되어 있어, 천장에서 내린 케이블 일부는 바닥 배선으로 이어지는 구조였습니다. 이런 바닥 인출 방식은 좌석이 벽면에서 떨어진 중앙 배치일 때 케이블을 깔끔하게 정리하는 데 도움이 됩니다.

벽면·바닥 인출 마감

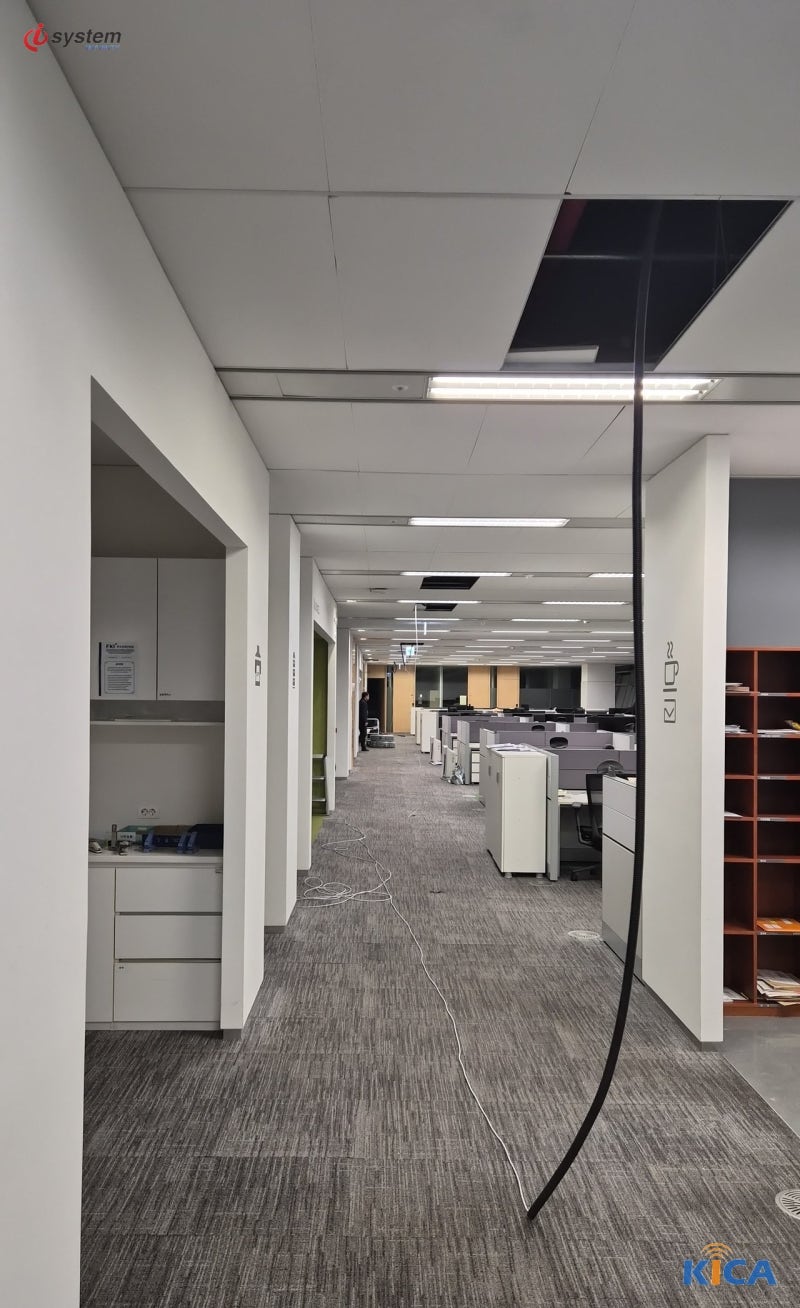

천장에서 시작된 배선은 결국 벽면이나 바닥의 특정 지점에서 장비와 연결되어야 마무리됩니다. 사진에서는 검정 전선관이 천장 개구부에서부터 벽을 타고 바닥까지 길게 이어져 있는 모습을 볼 수 있습니다. 이렇게 긴 구간을 한 번에 내리는 경우, 중간에 지지 없이 늘어지지 않도록 고정하는 작업이 함께 필요합니다.

바닥까지 내려온 케이블은 사무 공간의 책상·파티션 쪽으로 연결되기 전, 흰색 케이블이 바닥에 느슨하게 놓인 상태로 임시 정리되어 있었습니다. 이런 상태는 최종 결선 전 단계로, 실제 장비에 연결하면서 길이를 맞추고 여분을 감아 고정하는 순서로 진행됩니다.

복도와 사무 공간의 경계 지점은 사람이 자주 오가는 동선이기도 해서, 케이블이 바닥에 노출된 상태로 오래 방치되지 않도록 관리하는 것이 안전 측면에서도 중요합니다. 마감 단계에서는 이런 노출 구간을 몰딩이나 바닥 마감재로 덮어 정리합니다.

화상회의 품질을 좌우하는 것 — 업로드와 안정성

화상회의 중 화면이 멈추거나 목소리가 끊기면 업무 신뢰에도 영향을 줍니다. 흔히 인터넷 속도라고 하면 다운로드 숫자만 보는 경우가 많은데, 화상회의에서는 오히려 업로드가 더 중요합니다. 내 화면과 목소리를 상대에게 보내는 것이 업로드이기 때문에, 다운로드만 높고 업로드가 낮으면 정작 상대방 화면에서는 내가 끊겨 보이게 됩니다.

그래서 업로드와 다운로드 속도가 같은 대칭형 구성이 화상회의에는 유리합니다. 여기에 더해 속도 숫자보다 중요한 것이 지연과 끊김이 적은 안정성입니다. 핑(응답 속도)이 낮고 일정하게 유지되어야 화면이 매끄럽게 이어집니다.

회의 인원이 늘어나 여러 명이 동시에 화상회의를 하면 그만큼 회선이 몰리게 됩니다. 속도는 빠른데 화상회의만 유독 끊긴다는 사무실은 대개 다운로드는 높은데 업로드가 낮거나, 와이파이 연결이 불안정한 경우가 많습니다. 회의용 PC를 와이파이 대신 유선으로 연결해 업로드 상태를 먼저 확인해 보는 것이 좋습니다.

재택근무·원격 접속을 고려한 회선 구성

재택근무자가 집에서 사무실 서버나 자료에 접속해야 하는 구조라면, 사무실 쪽 회선의 업로드 성능과 함께 고정IP·VPN 구성을 함께 고려해야 합니다. 사무실이 자료를 내보내는 쪽이기 때문에, 이 경우에는 업로드가 특히 중요한 조건이 됩니다.

직원 수가 늘면서 회의가 버벅인다면, 동시 사용이 늘어난 만큼 인원에 맞는 등급으로 상향하거나 대칭형 상품으로 전환하는 것을 검토할 만합니다. 오피스넷처럼 업로드가 받쳐주는 상품은 회의 인원이 많은 사무실에 적합합니다.

백업이나 대용량 다운로드가 회의 시간과 겹치면 회선이 순간적으로 몰릴 수 있어, 트래픽을 분산해 관리하는 것도 안정성을 높이는 방법입니다. 중요한 회의가 잦은 조직이라면 회선 이중화까지 검토하는 것이 안전합니다.

사전 점검 체크리스트

천장 배선 공사를 계획할 때는 몇 가지를 미리 확인해 두면 현장 작업이 수월해집니다. · 천장 구조 — 시스템 천장인지, 점검구를 열 수 있는 구조인지 먼저 확인합니다. · 기존 설비 간섭 여부 — 조명·소방 배관 등과 배선 경로가 겹치지 않는지 살핍니다.

· 케이블 여유 길이 — 향후 좌석 재배치나 장비 교체를 감안해 여유분을 남길지 결정합니다. · 바닥 인출 방식 — 바닥 콘센트를 쓸지, 벽면 인출로 연결할지 사전에 정해두면 자재 준비가 정확해집니다.

· 동시 사용 인원 — 화상회의를 포함해 동시에 접속하는 인원 수를 파악해 두면 회선 등급을 정할 때 참고가 됩니다. · 재택 접속 여부 — 원격 접속이 필요하면 고정IP·VPN 구성을 배선 단계부터 함께 논의하는 편이 이후 추가 공사를 줄여줍니다.

정리 — 사무실 인터넷, 무엇을 확인해야 하나

이번 현장은 개방형 사무실과 복도 천장을 열어 랜 케이블을 새로 포설하고, 벽면과 바닥까지 인출을 마무리한 사무실 인터넷·랜 배선 공사였습니다. 눈에 보이는 인터넷 속도 숫자보다, 천장 속 배선 경로와 케이블 규격, 그리고 업로드·안정성 같은 조건들이 실제 사용 품질을 결정한다는 점을 현장에서 다시 확인할 수 있었습니다.

화상회의와 재택근무가 잦은 사무실이라면 업로드가 받쳐주는 대칭형 상품과 배선 상태를 함께 점검하는 것이 순서입니다. 아이씨스템은 2011년부터 1,200여 현장의 사무실 인터넷과 랜 배선을 시공해 온 KT 공식 파트너로, 화상회의·재택 환경에 맞는 회선 구성과 배선 시공을 함께 진행합니다.

천장 구조나 배선 경로처럼 현장마다 조건이 다른 부분은 도면만으로 판단하기 어려운 경우가 많습니다. KT 인터넷·기업인터넷 가입과 사무실 랜 배선 설치를 함께 검토하신다면, 현장 확인을 통해 총비용과 공사 범위를 먼저 비교해 보시길 권합니다.
