사무실 랜케이블 바닥 매립 시공 — 통신함 KT 광모뎀·Omada AP 통합 구성

이번 현장은 사무실 파티션 아래로 전원선이며 케이블이 어수선하게 늘어져 있던 곳이었습니다. 처음 들어갔을 때 바닥에 검은 전원 코드가 둘둘 말려 나뒹굴고, 멀티탭 선이 책상 옆으로 축 늘어져 있는 걸 보니 한숨부터 나오더군요. 이런 데는 십중팔구 의자 바퀴에 선이 눌리거나 누군가 발에 걸려 넘어질 뻔한 경험이 한 번씩은 있게 마련이지요. 사무실 랜케이블 정리라는 게 단순히 보기 좋자고 하는 일이 아니라, 따지고 보면 안전이자 업무 효율 문제더라고요.

사진을 보시면 파티션 위쪽에 흰색 멀티탭이 하나 걸쳐 있고, 바닥에는 검은 전원 코드가 둘둘 말려 있었지요. 바로 옆으로는 회색 바닥 매립형 콘센트 박스가 자리잡고 있는데, 여기서 나온 선들을 그대로 두면 의자 바퀴에 눌려 상하기 십상입니다. 그래서 노출돼 있던 케이블은 사진 오른쪽처럼 바닥 선정리 몰딩 안으로 밀어넣어 파티션 밑선을 따라 깔끔하게 잡아줬습니다. 이렇게만 해놔도 발에 채일 일이 없고, 나중에 자리를 옮기거나 책상을 다시 배치할 때 훨씬 자유로워지지요.

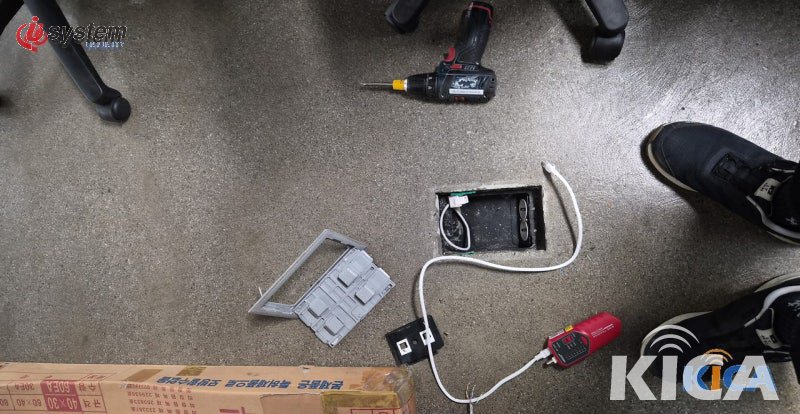

이 사진이 딱 바닥 매립 박스를 손보는 순간입니다. 매립 박스 뚜껑을 열어 회색 커버 플레이트를 옆에 빼놓고, 충전 드릴로 하나하나 풀고 조여가며 배선을 다시 잡았네요. 바닥에 매립하는 작업은 손이 많이 가도 절대 대충 넘어가면 안 됩니다. 박스 안에서 선이 눌리거나 결선이 살짝 어긋나면 나중에 통신이 끊기거나 콘센트가 헐거워져서 바닥을 또 뜯어야 하거든요. 그래서 커버를 닫기 전에 결선 상태를 한 번 더 확인하고, LAN 단자에는 테스터를 물려 정상인지 점검한 뒤에야 마무리합니다. 바닥 매립 LAN·전원 작업은 이렇게 열었을 때 제대로 잡아두는 게 절반이라고 봐도 됩니다.

그리고 이 현장의 핵심이라 할 만한 게 마지막 사진의 통신함입니다. 사무실 전체 네트워크가 결국 여기 한 곳으로 모이는 자리라, 여기를 어떻게 꾸리느냐에 따라 두고두고 관리가 편해지기도 하고 골치가 아파지기도 하지요. 함 안을 보시면 왼쪽에 짙은 회색 장비가 하나 자리잡고 있고, 그 아래로 흰색 LSA 단자대가 여러 개 나란히 붙어 있습니다. 바닥과 각 자리에서 올라온 케이블들을 이 단자대에 성단하고, 거기서 다시 분배되도록 배선을 잡았네요. 아래쪽에는 'kt skylife'와 'kt GIGA Fiber'라 적힌 KT 광모뎀 장비가 보이고, 위쪽 오른편에는 글씨가 또렷이 읽히는 tp-link Omada 무선 컨트롤러를 올려 무선 AP를 묶어 관리하도록 구성했습니다.

보시면 케이블을 흰색·노란색으로 나눠 쓰고 빨간 커넥터로 회선을 구분해뒀는데, 이게 별것 아닌 것 같아도 나중에 회선 하나 추적할 때 시간이 절반으로 줄어듭니다. 단자대 옆에는 회선 정보를 손으로 적어 붙여놨으니, 다음에 누가 와서 손을 보더라도 어디가 어디로 가는 선인지 한눈에 보이지요. KT 기업인터넷 설치부터 사무실 통신함 구성, 랜공사까지 한 번에 마무리한 현장이었는데, 이렇게 처음부터 배선을 잡아두면 사무실이 커지거나 자리가 늘어도 함 문만 열면 바로 손볼 수 있어 마음이 놓입니다. ㈜아이씨스템은 이런 마무리까지 신경 써서 작업합니다.
