MDF·IDF·FDF 차이와 단자함 관리 — 건물 통신실 한 번에 이해하기

사무실 벽 한쪽이나 지하 통신실을 열면 색색의 케이블이 빼곡히 꽂힌 함이 있습니다. MDF·IDF·단자함이라 불리는 이곳은 건물 통신의 중심이지만, 평소 눈에 띄지 않아 관리가 가장 소홀해지는 설비이기도 합니다. 정작 인터넷이 끊기거나 자리를 늘릴 때는 여기부터 열어봐야 합니다. 배선반의 구조와 관리 기준을 실제 현장 사진과 함께 정리합니다.

▸ 1. MDF·IDF·FDF — 배선반은 3층 구조입니다

· MDF(주배선반, Main Distribution Frame) — 건물로 들어온 통신 회선이 처음 모이는 중심 배선반입니다. 통신사 회선과 건물 내부 배선이 만나는 접점이라, 통신사 책임 구간과 건물 책임 구간이 여기서 나뉩니다.

· IDF(중간배선반, Intermediate Distribution Frame) — 층마다 두어 MDF에서 올라온 회선을 그 층의 각 자리로 분배합니다. 층이 많거나 면적이 넓을수록 IDF 설계가 통신 품질을 좌우합니다.

· FDF(광단자함, Fiber Distribution Frame) — 광케이블 전용 배선반입니다. 기가급 이상 회선이 들어오면 동선이 아닌 광으로 인입되므로, 광커플러와 광점퍼코드가 정리되는 FDF가 별도로 필요합니다.

정리하면 외부 회선 → (광 인입 시 FDF) → MDF → 층별 IDF → 사무실 단자함 → 각 자리 순으로 통신이 흐릅니다. 어느 한 구간이라도 부실하면 회선 등급을 올려도 체감 속도는 그대로입니다.

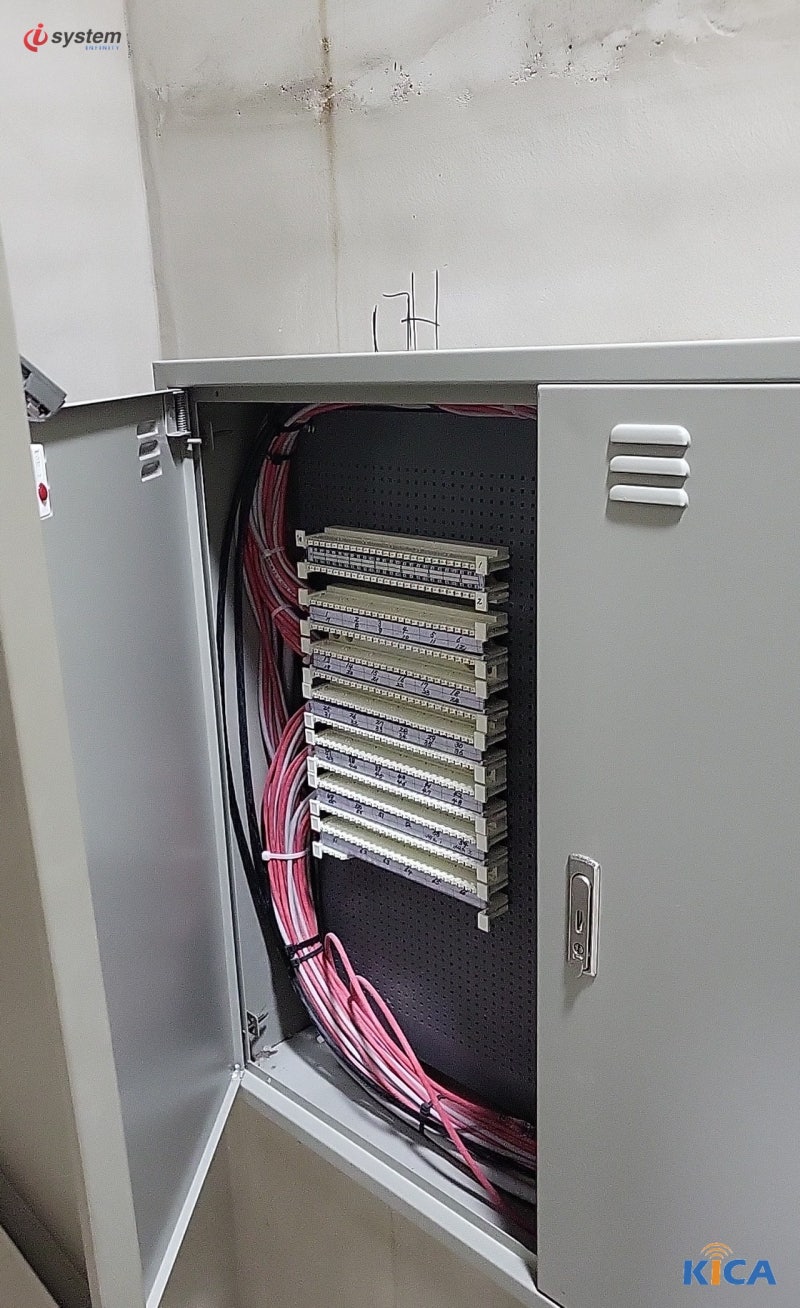

실제 MDF 내부입니다. 성단블록이 단마다 번호를 달고 계단식으로 배열돼 있고, 옥내 회선 다발이 묶여 들어옵니다. 어느 회선이 어느 자리로 가는지가 여기서 결정되므로, 이 블록의 번호 체계와 라벨이 곧 건물 통신의 지도 역할을 합니다.

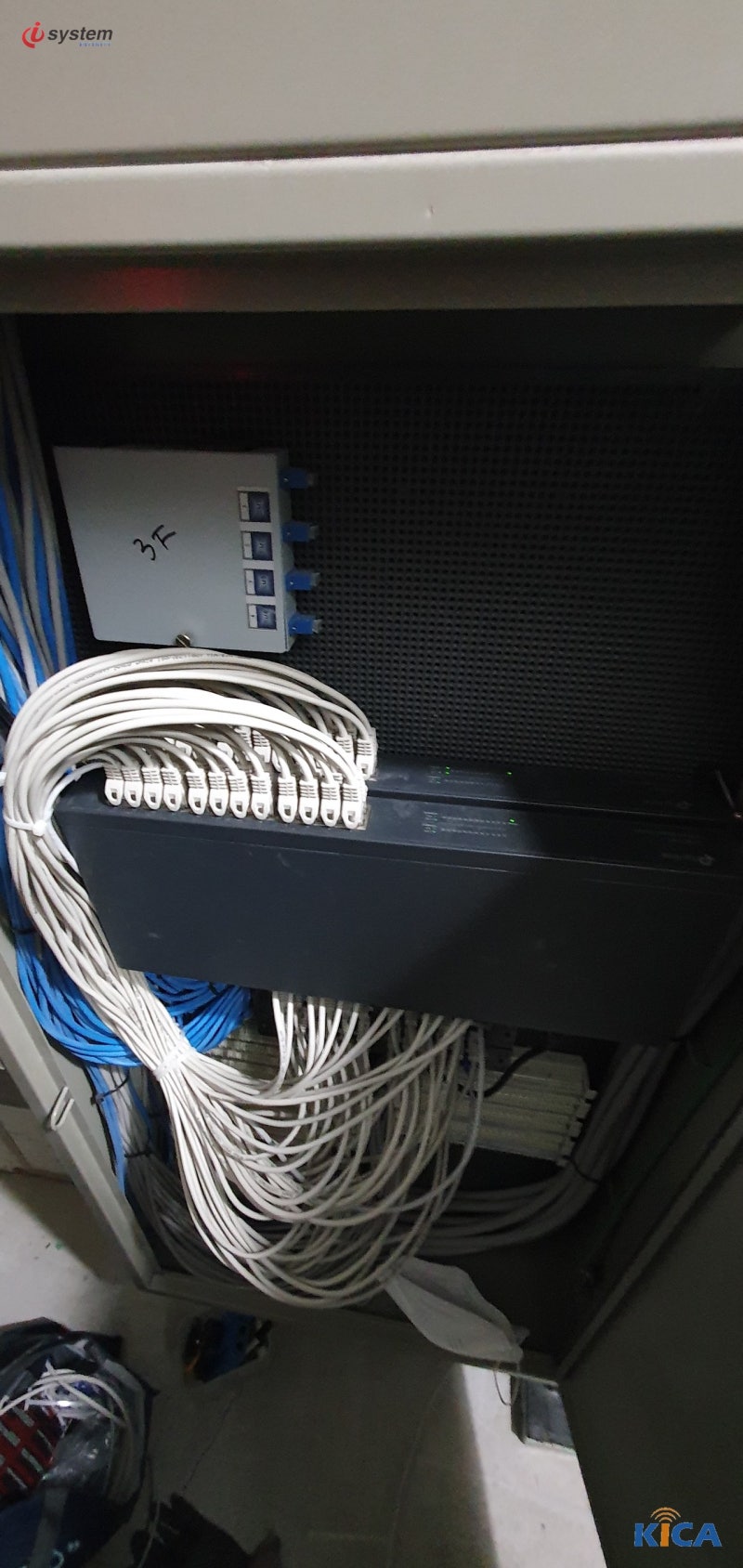

층 배선반(IDF)의 모습입니다. 왼쪽 상단 광단자함에 "3F" 라벨이 붙어 있고 광커넥터 4구가 들어와 있으며, 그 아래 스위치에서 각 자리로 나가는 패치코드가 정연하게 결선돼 있습니다. FDF와 IDF가 한 함체 안에 함께 자리한 전형적인 구성으로, 층마다 이런 세트가 반복됩니다.

▸ 2. EPS·통신실 — 함체가 놓이는 공간

배선반은 보통 EPS(전기배관실)나 통신실에 설치됩니다. 규모가 작은 건물은 전기·통신 설비가 한 공간을 함께 쓰는 경우가 많습니다. 이때 확인할 점이 있습니다.

· 전원 설비와 통신 배선이 뒤섞이면 간섭과 안전 문제가 생길 수 있어, 구획을 나누고 이격을 확보하는 것이 표준입니다.

· 습기·분진·온도는 단자블록 부식과 접촉 불량의 직접 원인입니다. 지하 EPS는 특히 결로 여부를 봐야 합니다.

· 잠금장치가 없으면 외부인 접근으로 임의 결선·단선 사고가 발생할 수 있습니다.

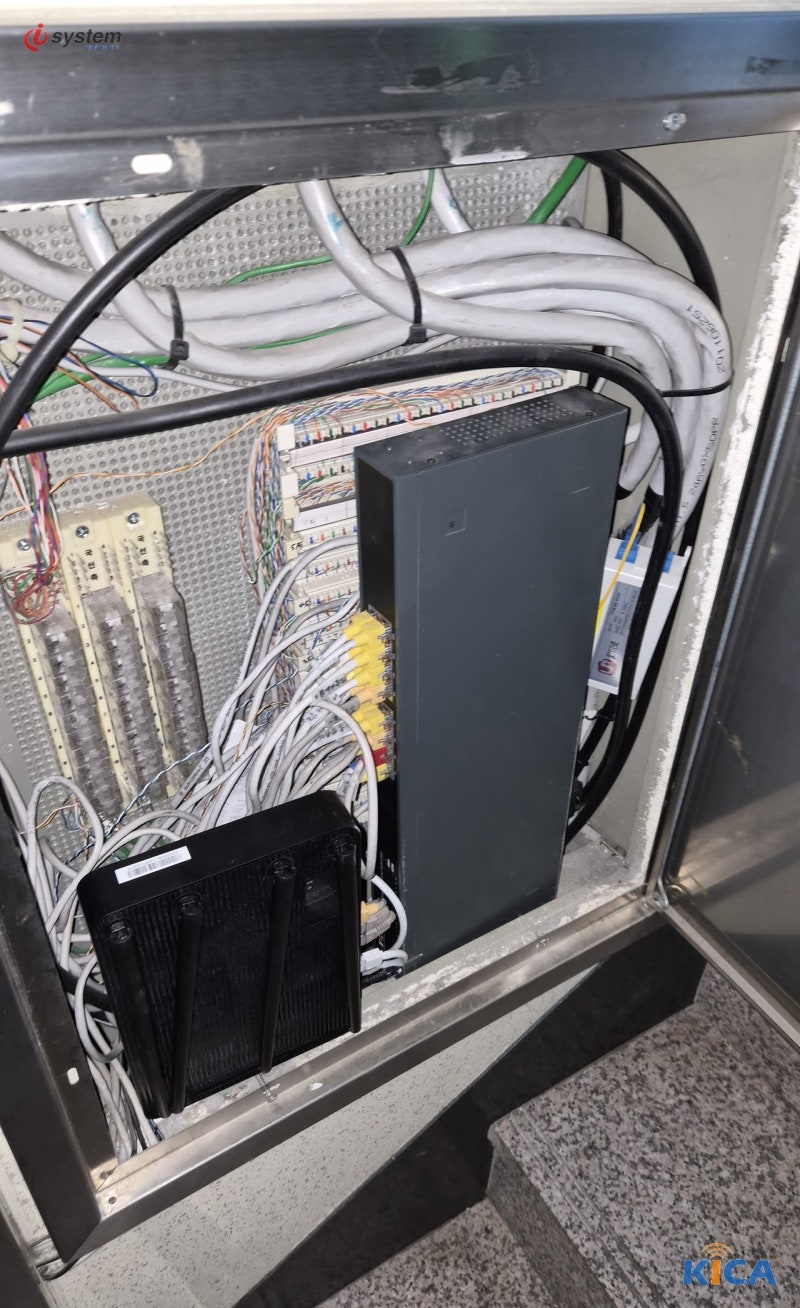

계단실에 매입된 단자함입니다. 단자블록과 패치패널, 스위치, 광단자함, 공유기가 한 함체에 모여 있습니다. 이렇게 좁은 공간에 여러 설비가 겹칠수록 라벨링과 정리가 곧 유지보수 난이도를 결정합니다.

▸ 3. 관리가 중요한 이유

· 장애의 출발점 — 통신 문제가 생기면 MDF·IDF부터 확인합니다. 여기가 엉켜 있으면 원인 회선을 찾는 데만 몇 배의 시간이 걸리고, 그 시간이 곧 업무 중단입니다.

· 증설·이전의 기준 — 자리를 늘리거나 사무실을 옮길 때 단자함의 여유 포트와 배선 상태가 공사 범위와 비용을 그대로 결정합니다.

· 노후·습기 — 오래된 단자블록과 습기 찬 함체는 완전히 끊기지 않고 간헐적으로만 문제를 일으켜, 원인 파악이 가장 어려운 유형의 장애를 만듭니다.

▸ 4. 잘 관리된 단자함의 조건 — 5가지 체크리스트

· 라벨링 — 케이블마다 어느 자리·어느 층으로 가는지 표기

· 결선 정돈 — 단자블록에 규격대로 결선, 여장은 말아서 고정

· 여유 포트 — 증설을 감안해 일정 비율을 비워 둠

· 함체 관리 — 잠금·방진·환기, 지하는 결로 대책

· 배선도 보관 — 어디가 어디로 가는지 도면이나 목록으로 남김

이 다섯 가지가 지켜져 있으면 이후 장애 대응과 증설이 훨씬 수월해집니다. 반대로 라벨과 배선도가 없으면 담당자가 바뀌는 순간 건물 통신 구조를 아는 사람이 없어집니다.

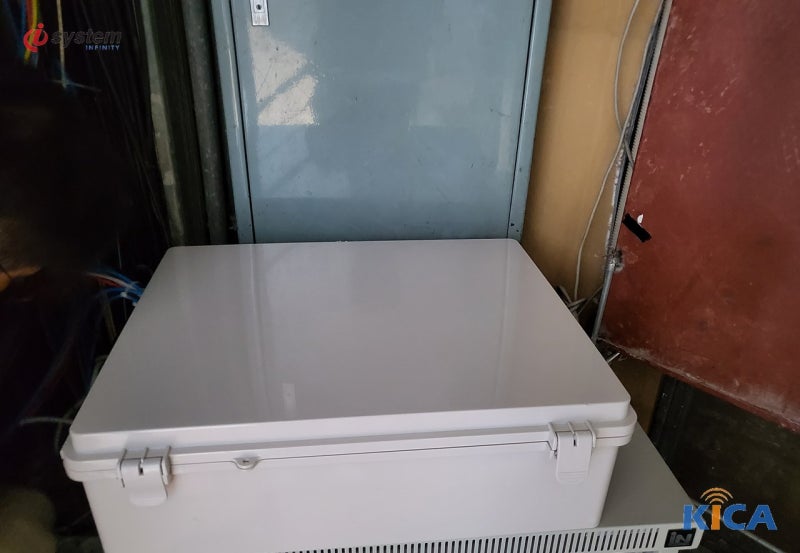

새 함체를 설치하기 전 모습입니다. 방진·잠금이 되는 함체를 쓰면 먼지와 임의 접촉으로 인한 접속 불량을 크게 줄일 수 있습니다. 노후 함체를 교체할 때는 기존 결선을 그대로 옮기는 것이 아니라, 이 기회에 라벨과 배선도를 새로 정리해 두는 편이 이후 관리에 유리합니다.

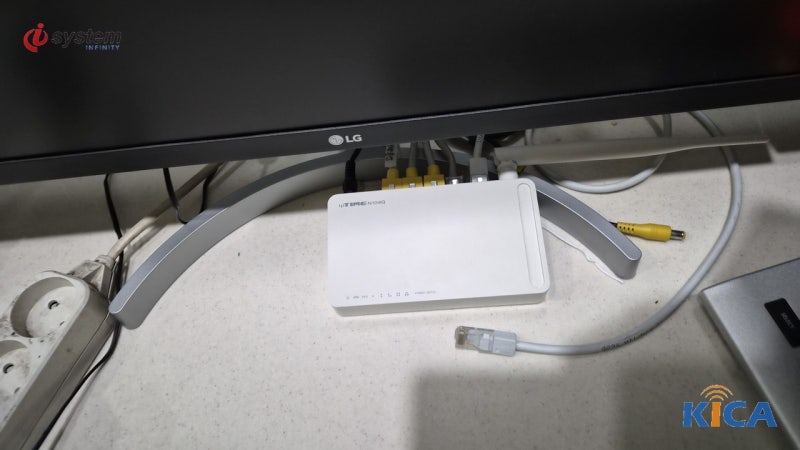

배선반에서 갈라져 나온 회선이 최종적으로 닿는 곳은 각 자리의 스위치와 단말입니다. 앞단 배선반이 정리돼 있으면 자리 이동이나 증설도 이 지점만 손보면 끝나지만, MDF·IDF가 엉켜 있으면 자리 하나 옮기는 데도 함체를 다 뒤져야 합니다.

▸ 5. 일정 규모 이상 건축물은 법적 유지보수 대상입니다

정보통신공사업법 제37조의3(2023년 신설, 2024년 7월 시행)에 따라 연면적 5,000㎡ 이상 건축물의 관리주체는 정보통신설비 유지보수·관리기준을 준수하고, 성능점검과 점검기록 작성 의무를 집니다. 점검기록은 5년간 보존해야 하며, 미준수 시 300만원 이하의 과태료가 부과될 수 있습니다. 공동주택과 학교시설 등은 대상에서 제외됩니다.

중요한 것은 이 업무를 직접 수행하지 않아도 된다는 점입니다. 같은 조항에서 관리주체는 정보통신공사업자에게 유지보수를 대행하게 할 수 있도록 정하고 있어, 등록업체에 위탁하면 선임과 점검·기록 관리를 일괄로 해결할 수 있습니다.

▸ 정리 — 한 줄 가이드

MDF·IDF·FDF의 역할을 알고 라벨링·여유 포트·배선도 세 가지만 관리해 두면, 장애 대응 시간과 증설 비용이 눈에 띄게 줄어듭니다. ㈜아이씨스템은 정보통신공사업 면허(제201455호)를 보유한 KT 공식 파트너로, 단자함 정리부터 법정 유지보수 대행까지 처리합니다. 무료 상담 080-711-2300.
