이번 현장은 건물 통신 단자함을 정리하고 새 장비로 갈아 끼우는 작업이었습니다. 함체 문을 열면 그 건물 통신망이 어떻게 흐르는지가 한눈에 보이는데요, 오래된 단자 블록에 얽혀 있던 선들을 풀어서 스위치·패치 정리까지 다시 잡아준 과정을 사진으로 정리해봤습니다. 여기가 깔끔해야 위층 사무실 인터넷이 안정적으로 돌지요.

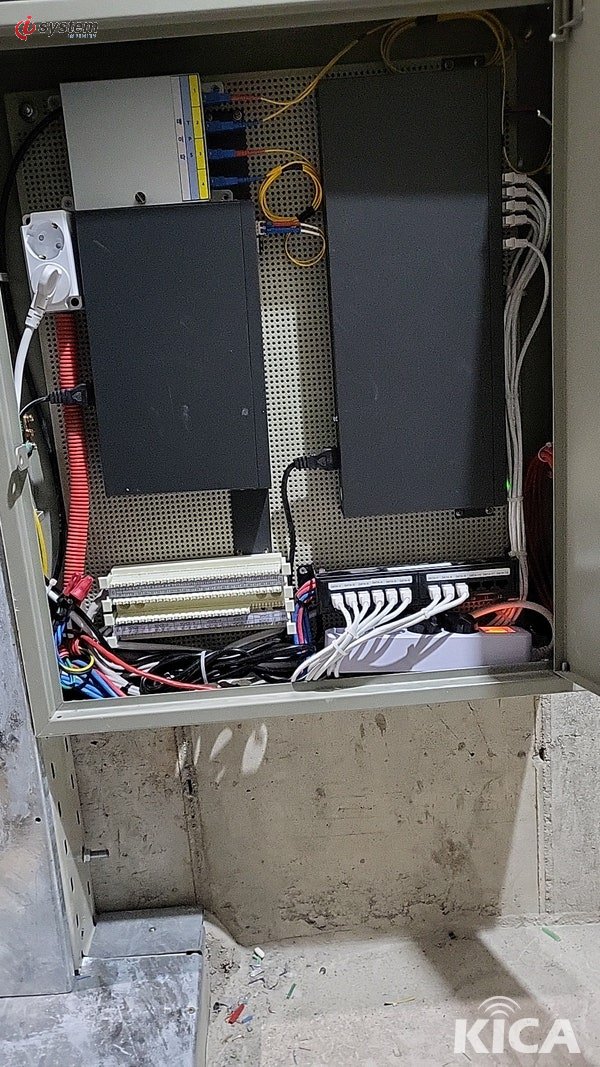

처음 열었을 때 모습입니다. 함체 아래가 아직 콘크리트 바닥이 그대로 드러나 있는 걸 보면 한창 손보던 중이었네요. 상단 배선반에 광케이블이 들어와 종단돼 있고, 그 아래로 검은색 장비 두 대와 단자 블록, 그리고 흰색 UTP가 물린 패치부가 차례로 자리잡고 있더군요. 좌측에 빨간 전원 콘센트도 보이고요. 들어온 회선이 여기서 갈라져 각 사무실로 빠지는 중간 분배 지점입니다.

이쪽은 스테인리스 함체에 장비를 새로 앉힌 부분입니다. 상단 검은 장비에 'tp-link Omada'라고 또렷하게 찍혀 있어서 무선·유선을 통합 관리하는 Omada 계열 장비인 걸 바로 확인할 수 있었네요. 좌측 상단엔 광 스플라이스 박스가 걸려 있고, 흰색 UTP가 스위치 포트에서 아래 패치·단자 블록까지 한 줄씩 늘어져 내려옵니다. 바닥에 붉은 케이블이 여유분으로 감겨 있고요. 선 하나하나 방향을 잡아 내리면 나중에 회선 찾을 때 함체를 다 뜯을 일이 없습니다.

같은 함체를 각도 바꿔 잡은 컷입니다. 검은 장비 두 대에서 나온 흰색 UTP가 활처럼 늘어져 아래쪽 패치 블록으로 모이는 게 잘 보이지요. 바닥엔 빨강·초록·노랑 케이블이 여유 길이만큼 감겨 정리돼 있습니다. 이렇게 색과 방향을 맞춰 정리해두면 나중에 회선 추가하거나 빼낼 때 함체 앞에서 바로 판단이 됩니다.

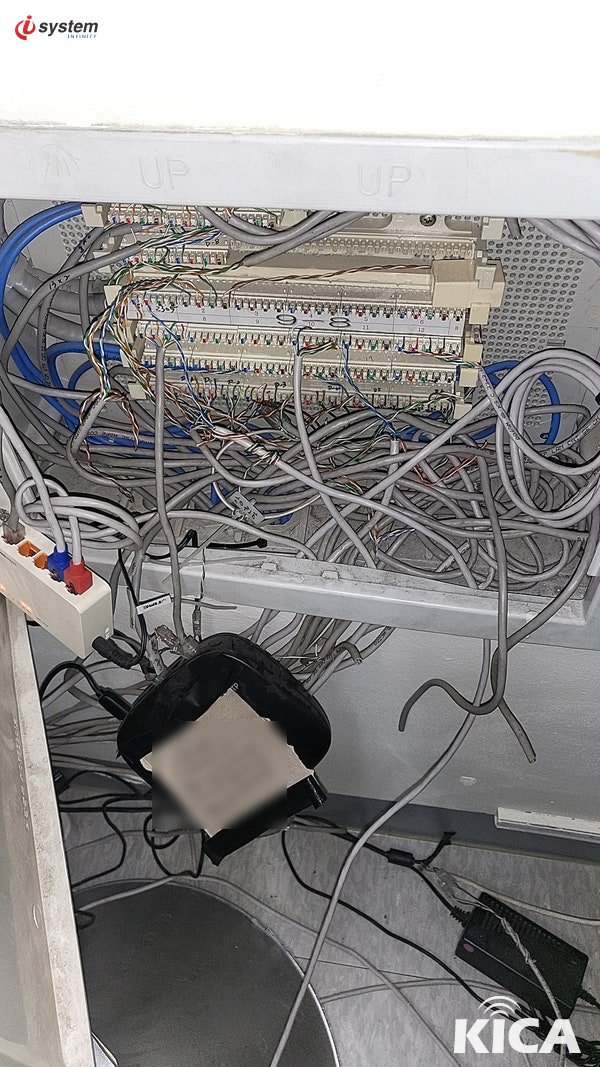

정리 전 원래 상태입니다. 벽에 'UP'이라고 표시된 오래된 단자 블록 아래로 회색 전화·랜 선들이 그야말로 뒤엉켜 있더군요. 아래쪽엔 색색 커넥터가 물린 배선함과 전원 어댑터들이 굴러다니고 있고요. 이런 상태에선 회선 한 줄 추적하는 데만 한참 걸립니다. 그래서 이번에 블록 종단부터 다시 잡아준 거지요.

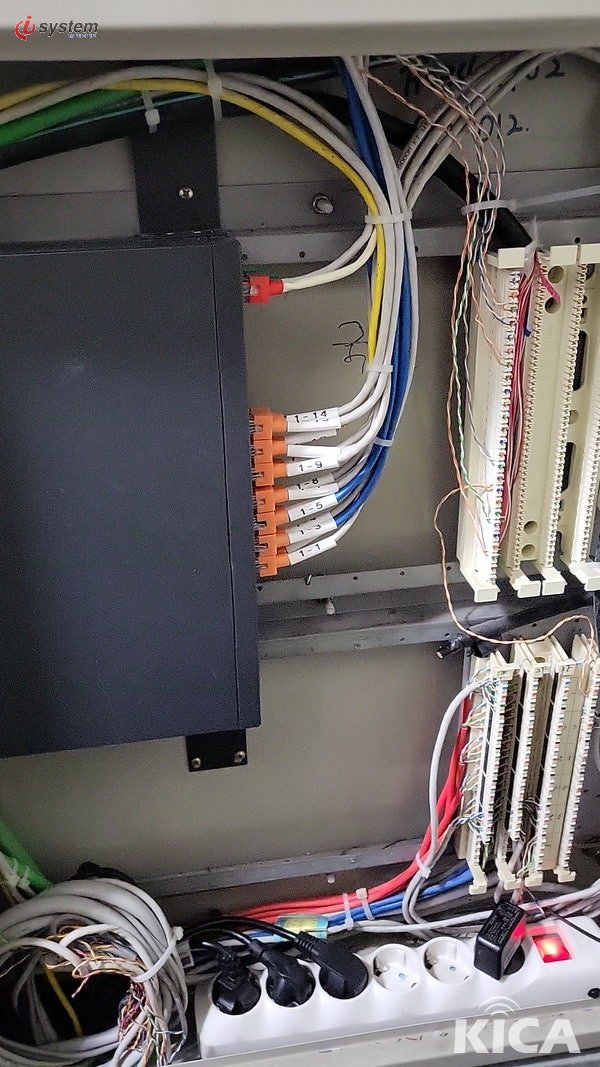

여기가 손이 제일 많이 가는 종단 부분입니다. 검은 함체에서 나온 광 점퍼마다 주황색 홀더에 '1-9', '1-14' 같은 번호 라벨을 하나씩 붙여뒀네요. 오른쪽엔 이 색 단자 블록(110 블록)이 층층이 물려 있고요. 라벨링이 귀찮다고 건너뛰면 다음에 장애 났을 때 본인이 고생하지요. 미리 번호를 매겨두면 어느 선이 어디로 가는지 바로 잡힙니다.

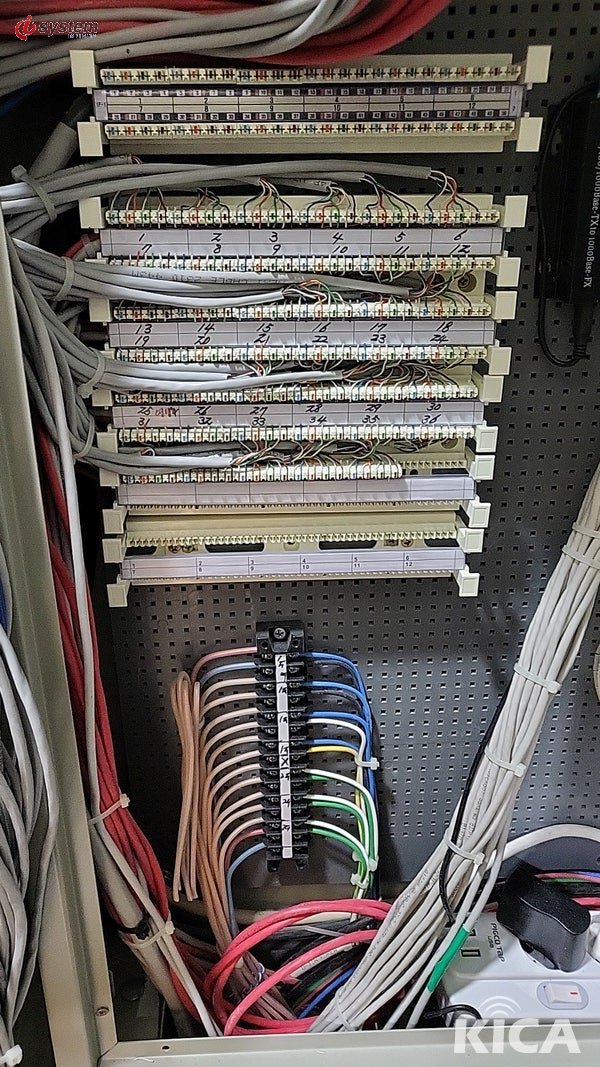

이건 단자 블록을 다시 잡아 넣은 컷입니다. 층마다 '1 2 3 4 5 6', '7 8 9…' 하고 손으로 번호를 적어가며 순서대로 종단해뒀네요. 아래쪽 검은 블록엔 색색 점퍼가 활 모양으로 곱게 넘어가 있고요. 이렇게 번호를 매겨 정리해두면 나중에 누가 봐도 몇 번 회선이 어디인지 바로 찾습니다.

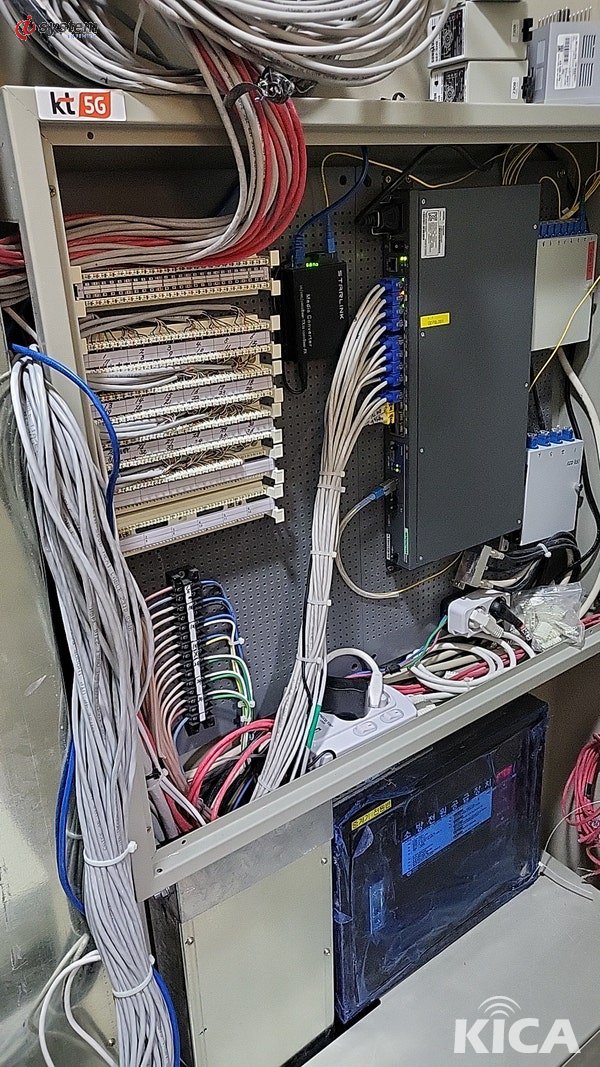

마무리된 모습입니다. 랙 상단에 'kt 5G' 표식이 붙어 있어서 KT 회선이 인입되는 자리인 걸 알 수 있네요. 좌측엔 재종단한 단자 블록이 줄지어 있고, 가운데엔 미디어 변환 장비와 검은 스위치가 흰 UTP로 물려 있습니다. 하단엔 파란 상태 화면이 켜진 장비까지 자리잡았고요. 오래 얽혀 있던 회색 케이블을 다발로 감아 여유 있게 정리해두면, 나중에 다른 사람이 와서 봐도 한눈에 흐름을 잡을 수 있습니다. 이번 통신 단자함 정리·랜 공사도 KT 공식 파트너 ㈜아이씨스템에서 마무리했습니다.
