[랙 정비 가이드] IDF · FTTH · 패치판넬 — 네트워크 시스템 4대 핵심 요소

이번 현장은 벽에 붙은 통신 단자함부터 통신실 메인 랙, 그리고 사무실 안에 세워둔 소형 랙 캐비닛까지, 건물 안 네트워크 뼈대를 층층이 들여다본 작업이었네요. 사진을 찍어둔 순서대로 어떤 걸 봤는지 적어봤습니다. 화려한 신규 구축은 아니어도, 이렇게 인입부터 종단까지 한 줄로 이어지는 기본기가 흔들리면 결국 기업 인터넷 전체가 흔들리더군요.

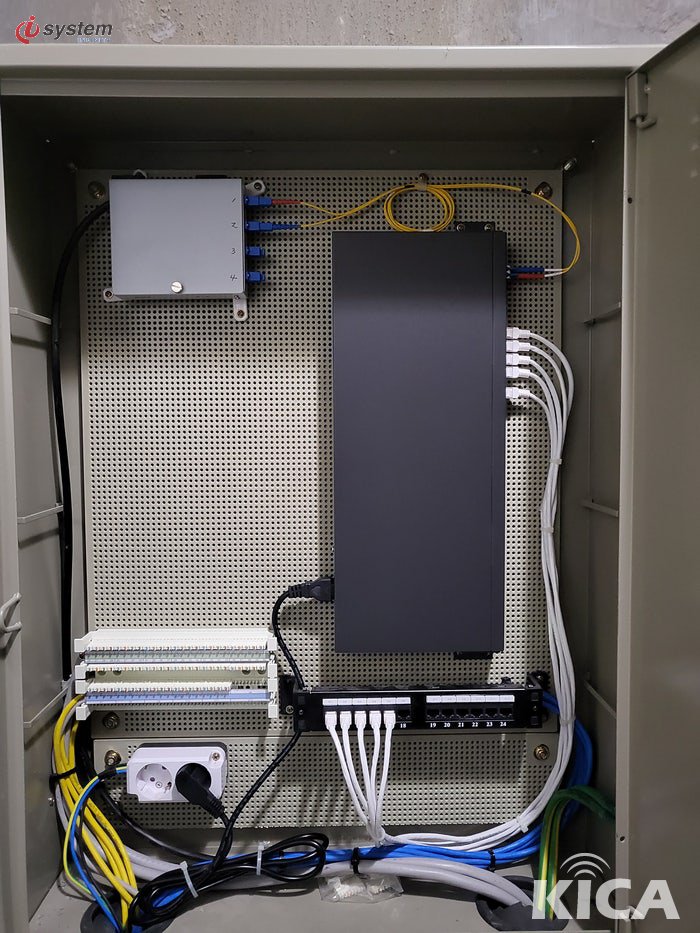

먼저 벽에 붙은 단자함을 열어봤지요. 문을 여니 위쪽에 회색 광 분배함이 하나 붙어 있고, 거기서 노란 광점퍼선 여러 가닥이 번호 매겨진 포트로 들어가더군요. 광점퍼선은 구리선처럼 거칠게 다루면 안 돼서, 무리하게 꺾이지 않게 곡률을 살려 여유 있게 걸어뒀습니다. 가운데엔 검은 장비 트레이가 자리잡고, 그 오른쪽으로 흰색 UTP 케이블들이 가지런히 뽑혀 나오고 있었네요. 아래쪽 왼편에는 흰색 단자블록(펀치다운 블록)이, 그 옆으로는 포트가 줄지어 늘어선 패치패널이 붙어 있어서 여기가 이 층 선로가 한 번 모이는 지점이라는 걸 알 수 있었습니다. 왼쪽 아래엔 콘센트와 함께 노랑·녹색 접지선, 파란 케이블이 물려 있길래 접지 결선이 헐겁지 않은지, 케이블 피복이 눌린 데는 없는지 한 가닥씩 짚어가며 확인했지요. 단자함 정비라는 게 화려한 작업은 아니지만 시스템 관리의 시작이라, 헐거운 데를 다시 조여두고 정리해뒀습니다.

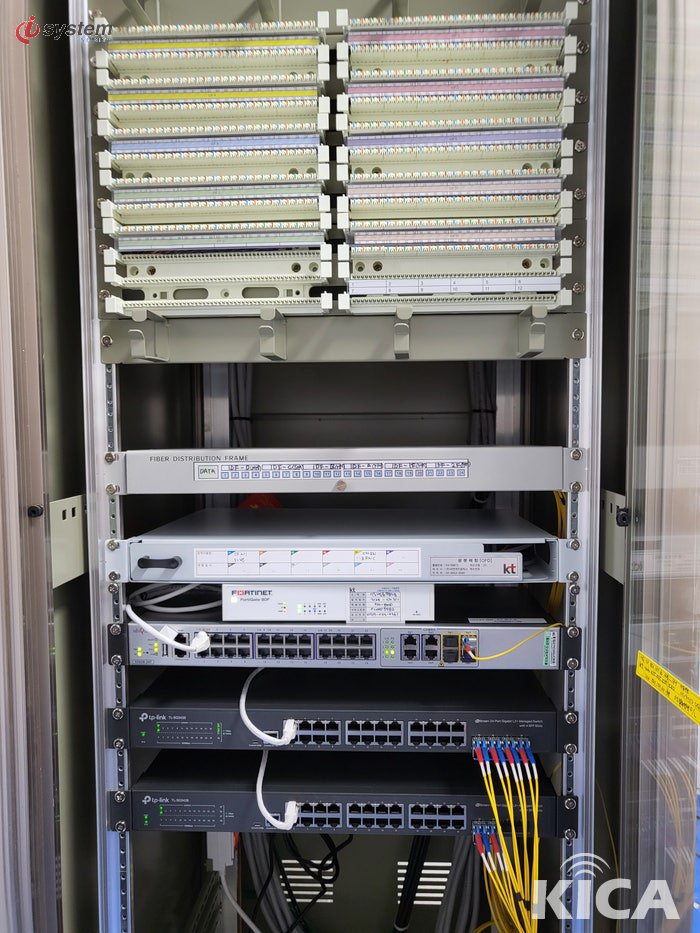

다음은 통신실의 메인 랙입니다. 이게 이 건물 통신 선로가 실제로 모였다 갈라지는 중심이지요. 위쪽엔 크론 방식 단자블록이 여러 단으로 쫙 깔려 있어서, 건물 각 구역에서 올라온 선들이 여기서 한 번 정리되는 구조더군요. 가운데를 보면 "FIBER DISTRIBUTION FRAME"이라 찍힌 광분배반 아래로 KT 장비가 한 대 얹혀 있고, 그 밑으로는 FORTINET 방화벽 장비, 포트가 촘촘한 스위치, 그리고 tp-link 스위치 두 대가 차곡차곡 자리잡고 있었습니다. 여기까지는 사진 글자로 브랜드가 또렷하게 읽혀서 확실히 적어둡니다. 노란 광케이블과 빨강·파랑 패치선이 아래쪽으로 늘어져 있길래, 이 선들이 어디서 어디로 가는지 경로를 눈으로 따라가며 꼼꼼히 확인했네요. 규모가 큰 건물일수록 이런 랙 하나가 막히면 그 위층 전체가 통신 두절이 되니, 분배 경로 하나하나가 다 중요합니다. 기업 인터넷을 새로 가입하거나 사무실 인터넷을 증설할 때도 이 메인 랙에 여유 포트가 있느냐 없느냐가 공사 난이도를 가르더군요.

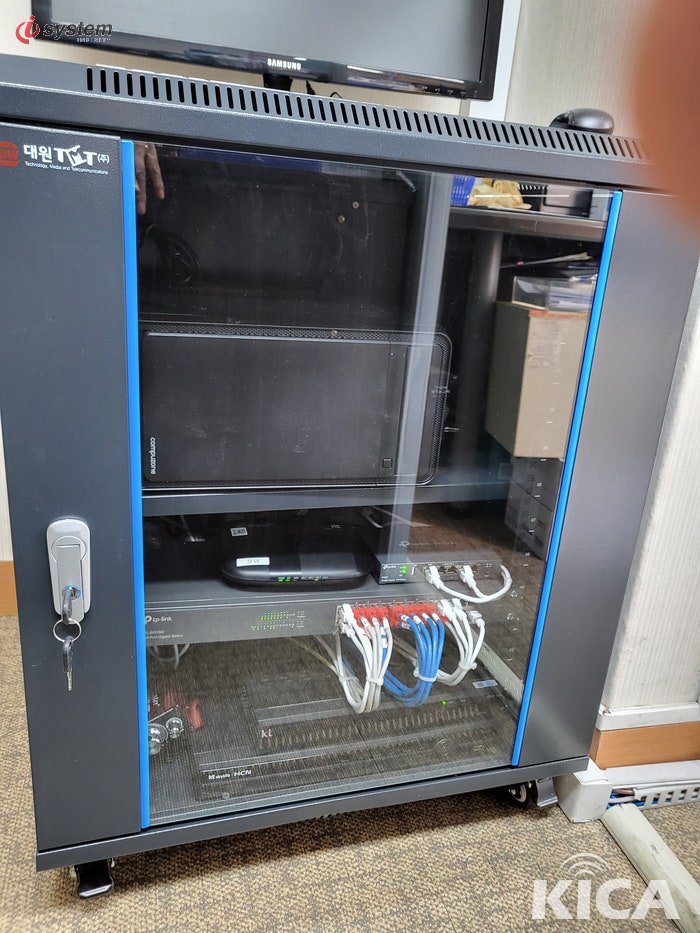

마지막으로 사무실 한쪽에 세워둔 소형 랙 캐비닛입니다. 유리문 달린 검은 캐비닛인데 문짝에 대원TMT 마크가 붙어 있고, 열쇠가 꽂힌 채로 잠금장치가 보이더군요. 위에는 삼성 모니터가 올라가 있고, 유리 너머로 안을 보면 검은 장비 한 대와 그 아래 tp-link 스위치가 자리잡고 있었습니다. 스위치 포트에는 빨강·파랑·흰색 패치선이 여러 가닥 연결돼 있어서, 이 작은 캐비닛이 사무실 안쪽 회선을 실제로 물려주는 말단 역할을 하고 있었네요. 케이블을 장비에 직접 꽂았다 뺐다 하면 단자도 상하고 관리도 엉망이 되는데, 이렇게 패치선을 색으로 구분해 정리해두면 나중에 회선 하나 옮길 때도 앞에서 점퍼선만 바꿔 꽂으면 끝나거든요. 유리문에 잠금까지 걸어두니 먼지도 덜 타고 함부로 손 못 대게 되어 관리가 한결 수월해집니다.

이렇게 보면 벽면 단자함, 통신실 메인 랙, 사무실 소형 캐비닛이 따로 노는 게 아니라 한 줄로 물려 있다는 걸 알 수 있습니다. 광케이블이 단자함에서 분배되고, 메인 랙에서 스위치와 방화벽을 거쳐 정리된 뒤, 사무실 캐비닛까지 선이 뻗어 나가는 구조니까요. 어느 하나만 부실해도 전체가 흔들리는지라, ㈜아이씨스템은 이런 기본 요소 하나하나를 현장에서 직접 눈으로 확인하며 작업합니다.
