지하 통신실 인터넷 랜공사, IDF단자함 결선부터 서버랙 배선까지

안양시 동안구에 위치한 건물 지하 통신실 현장입니다. 거친 콘크리트 벽면 사이로 철제 IDF 단자함과 사다리 모양의 수직 케이블 트레이가 나란히 배치돼 있었고, 기존에 포설된 선로와 새로 인입해야 할 회선이 트레이 주변에 뒤엉켜 있어 구역별로 선로를 나누는 계획부터 세워야 했습니다. 이 글에서는 벽면 단자함 진단부터 수직 트레이 포설, IDF 단자함 결선, 통신 랙 정리까지 지하 통신실 인터넷 랜공사가 실제로 어떤 순서로 진행되는지 기록합니다.

지하 통신실 현장 진단과 선로 분리 계획

지하 공간은 구조상 흙먼지가 쉽게 쌓이고 조명이 어두운 경우가 많아, 작업 초기에는 헤드랜턴을 켜고 공간부터 파악해야 했습니다. 벽면에는 철제 IDF 단자함과 옆에 놓인 흰색 캐비닛이 나란히 자리하고 있었고, 위쪽으로는 사다리형 케이블 거치대가 각 층으로 이어져 있었습니다.

기존에 포설돼 있던 선로와 새로 인입해야 하는 회선이 트레이 주변에서 복잡하게 얽혀 있었기 때문에, 결선을 시작하기 전에 구역별로 선로를 분리하는 계획부터 세우는 데 집중했습니다. 어떤 케이블이 어느 층·어느 구간으로 가는지 미리 구분해두지 않으면 결선 단계에서 선을 되짚어 찾느라 품질이 떨어질 수 있습니다.

· 현장 조도 확인 — 지하는 조명이 부족한 경우가 많아 헤드랜턴 같은 보조 조명을 준비해야 합니다. · 기존 선로 파악 — 신규 회선과 뒤섞이지 않도록 기존 포설선의 경로를 먼저 확인합니다. · 구역별 분리 계획 — 층별·구간별로 선로를 나눠 결선 순서를 정합니다.

수직 케이블 트레이 UTP 포설 작업

가장 먼저 진행한 작업은 각 층으로 올라가는 수직 배선 통로의 뼈대를 잡는 일이었습니다. 트레이를 따라 회선을 단단히 고정하지 않으면 케이블 자체의 무게 때문에 아래로 처지거나 피복이 상할 위험이 큽니다.

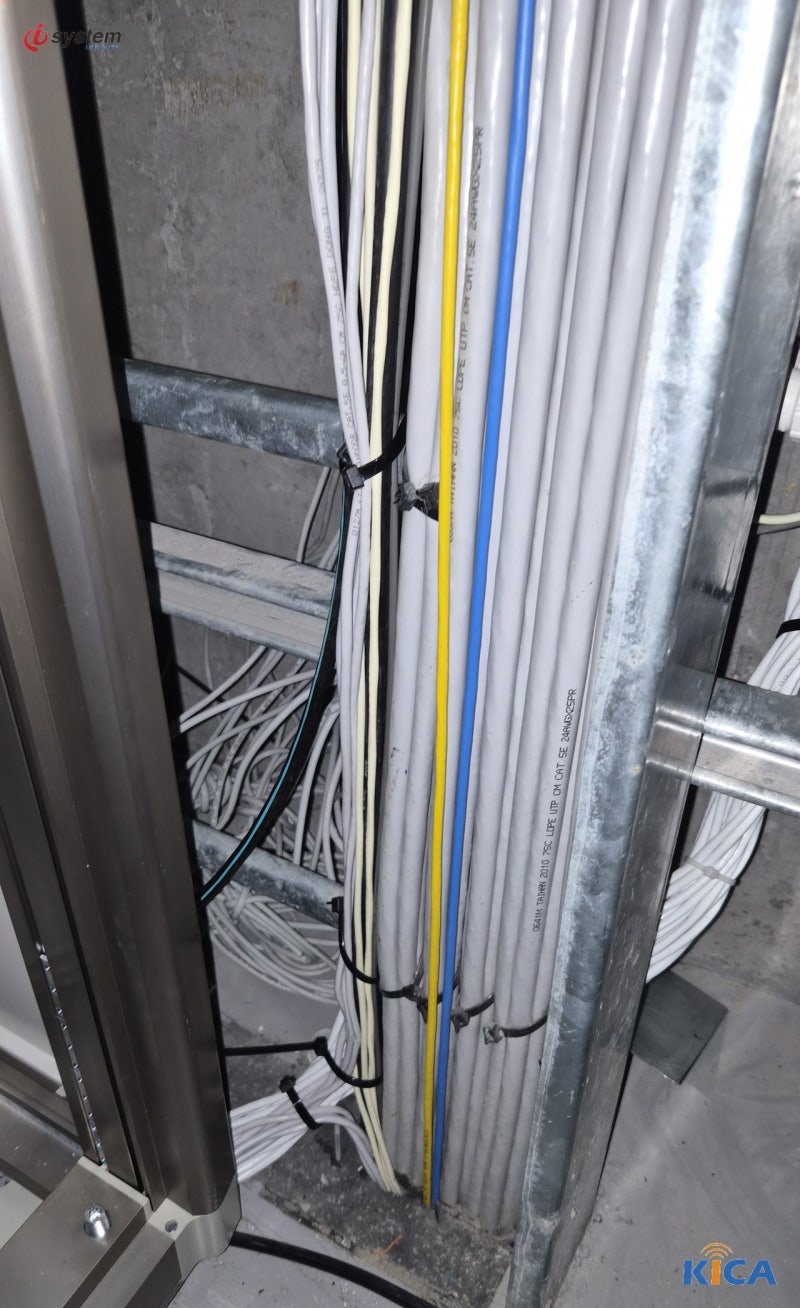

회색 다페어 케이블과 얇은 노란색·파란색 UTP 선들을 일정한 간격으로 묶어 수직으로 올렸습니다. 케이블 외경의 곡률 반경을 유지하면서 꺾이는 모서리 부분에서 꺾임 현상이 생기지 않도록 신경 써서 묶는 작업입니다.

케이블 표면에 적힌 제조사 인쇄면을 확인하면서 꼬임이 없도록 정렬했습니다. 이렇게 방향을 맞춰두면 이후 결선 단계에서 어떤 선이 어디로 가는지 훨씬 빨리 찾을 수 있어, 사무실 랜공사에서도 자주 쓰는 정리 방식입니다.

IDF 단자함 내부 결선 작업

수직 배선이 끝난 뒤에는 IDF 단자함 내부의 결선 작업을 본격적으로 시작했습니다. 함체 안쪽 원텐 블록에 UTP 구리 도선을 하나씩 피복을 벗겨 밀착시키는 공정으로, 꼼꼼함이 생명인 작업입니다.

한 선이라도 덜 물리거나 접촉이 불량하면 신호 전송에 바로 문제가 생기기 때문에 손끝이 아려올 정도로 세심하게 눌러 고정해야 합니다. 이런 현장 랜공사는 결국 이 결선 품질이 인터넷 속도와 안정성에 직결됩니다.

아래쪽 금속 가이드 함체로는 파란색 UTP 케이블 뭉치들을 정갈하게 인입시켜 타이로 단단히 고정해 두었습니다. 선들이 엉키지 않게 묶어두는 것만으로도 나중에 회선을 찾고 점검하기가 훨씬 편해집니다.

통신 랙 내부 장비 안착과 배선 정리

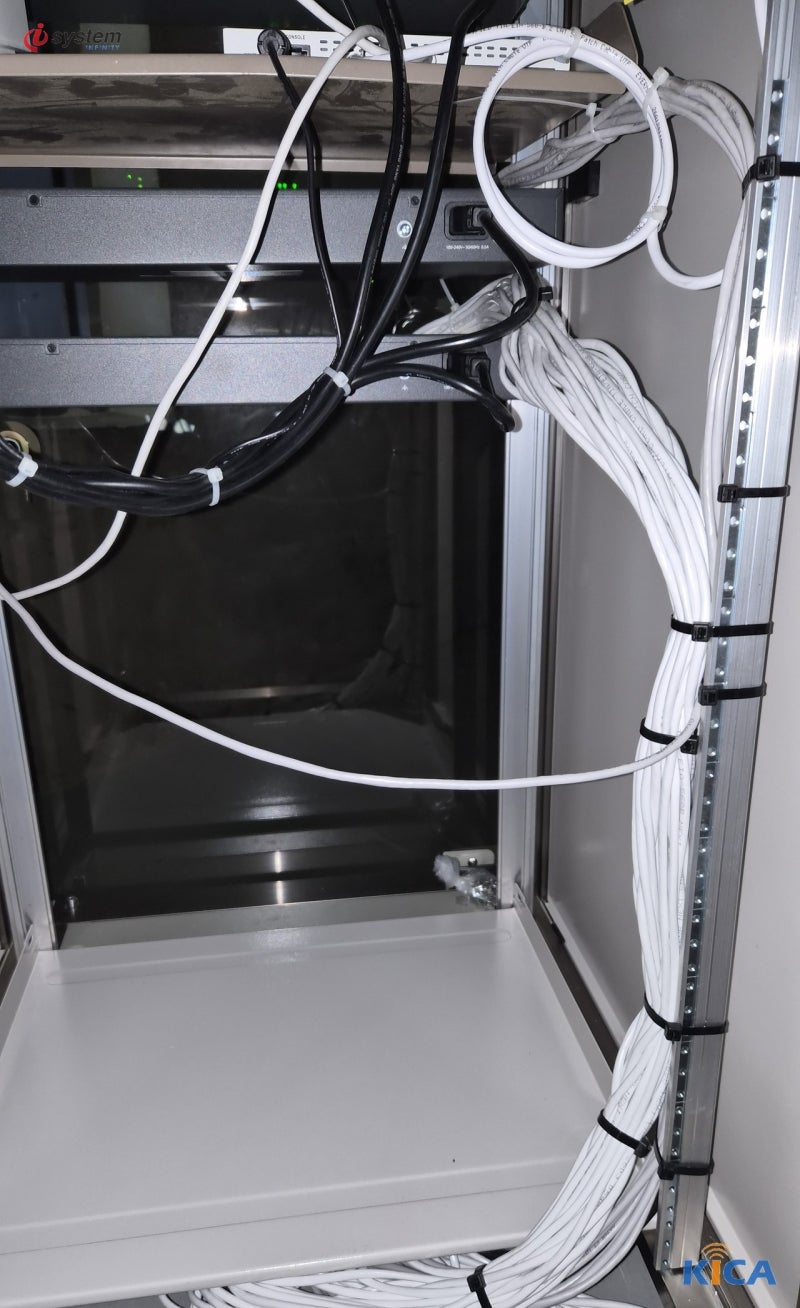

최종 단계는 통신 랙 내부의 장비 안착과 잔여 회선들의 단정화 작업이었습니다. 스위칭 허브와 전원 공급 장치를 랙 상단에 고정하고, 인입된 흰색 LAN 케이블은 오른쪽 프레임을 타고 내려오도록 경로를 잡았습니다.

타이로 수십 가닥의 케이블을 둥글게 묶어 가며 아래쪽에 루프 형태로 여장 분량을 말아두었습니다. 향후 장비 위치가 바뀌거나 재결선이 필요할 때를 대비해 여유 길이를 남겨두는 것이 실무에서의 요령입니다.

검은색 케이블 타이가 일정한 간격으로 정렬된 모습을 갖추면 이후 유지보수 담당자가 특정 회선을 찾아 점검하기도 훨씬 수월해집니다. 랙 내부가 정리돼 있으면 장애가 생겼을 때도 원인 파악 시간이 크게 줄어듭니다.

랜공사 착수 전 반드시 확인해야 할 체크리스트

통신실 랜공사는 현장에 들어가기 전에 확인해야 할 항목이 적지 않습니다. 지하처럼 환경이 까다로운 현장일수록 사전 점검을 건너뛰면 작업 중간에 자재를 다시 준비하거나 계획을 바꿔야 하는 상황이 생깁니다.

· 기존 단자함 용량 확인 — 신규 회선을 추가로 수용할 여유 공간이 있는지 미리 확인합니다. · 케이블 규격 점검 — 기존 배선이 어떤 규격인지 확인해 신규 포설 규격과 맞춥니다. · 보조 조명·안전장비 준비 — 지하처럼 어두운 공간은 헤드랜턴 같은 보조 조명이 필수입니다.

· 경로 계획 확보 — 어느 층, 어느 구간으로 회선이 이어지는지 미리 정리해두면 현장에서 헤매는 시간을 줄일 수 있습니다. · 정보통신공사 면허 확인 — 시공업체가 정보통신공사업 면허를 보유하고 있는지 확인하는 것도 중요한 사전 점검 항목입니다.

시공 후 자주 발생하는 문제와 예방 요령

랜공사를 마친 뒤에도 시간이 지나면서 문제가 드러나는 경우가 있습니다. 대부분은 시공 단계에서 조금만 더 신경 썼다면 막을 수 있었던 것들입니다.

· 접촉 불량 — 원텐 블록에 도선이 완전히 밀착되지 않으면 신호가 끊기거나 속도가 떨어질 수 있습니다. · 케이블 꺾임 — 곡률 반경을 지키지 않고 무리하게 구부리면 피복이 상해 장기적으로 통신 품질이 나빠집니다. · 배선 뒤엉킴 — 구역별로 정리해두지 않은 배선은 이후 증설이나 장애 점검 때마다 시간을 크게 잡아먹습니다.

이런 문제는 대부분 눈에 잘 띄지 않다가 인터넷 속도가 떨어지거나 특정 자리에서만 연결이 끊기는 형태로 나타납니다. 정기적으로 단자함과 랙 내부 상태를 점검해두면 큰 장애로 이어지기 전에 미리 손볼 수 있습니다.

시공 후 유지관리 요령

통신실은 한 번 정리해두면 끝이 아니라 꾸준한 관리가 필요한 공간입니다. 특히 사무실 인원이 늘거나 장비가 추가될 때마다 배선 상태를 다시 들여다봐야 합니다.

· 정기 점검 — 케이블 타이가 풀리거나 처진 곳은 없는지 주기적으로 확인합니다. · 여유 길이 유지 — 랙 하단에 남겨둔 루프 형태의 여유 배선은 함부로 잘라내지 않는 것이 좋습니다. · 라벨링 관리 — 회선이 늘어날수록 표시가 없는 케이블은 찾기 어려워지므로 꾸준히 라벨을 붙여둡니다.

이런 관리가 쌓이면 나중에 사무실 인터넷 회선을 증설하거나 이전할 때도 기존 인프라를 그대로 활용할 수 있어 비용과 시간을 아낄 수 있습니다.

마무리 정리

이번 현장은 벽면 단자함 진단부터 수직 트레이 포설, IDF 단자함 결선, 최종 랙 정리까지 통신 선로 구축의 정석대로 흘러갔습니다. 초기에는 헐겁게 늘어져 있던 배선들이 단단한 고정 장치와 단자 정합을 거치며 흔들림 없는 인프라로 거듭났습니다.
