IDF 단자함 시공 — 110블록부터 무선 공유기 통합 라벨링까지

이번 현장은 여러 층을 쓰는 사무실의 IDF 단자함 작업이었습니다. 흔히 MDF에서 받은 회선을 각 층·구역으로 다시 나눠주는 중간 함체를 IDF라고 부르는데, 여기가 깔끔하게 정리돼 있느냐 아니냐가 나중에 장애 한 번 났을 때 복구 시간을 통째로 갈라놓습니다. 그래서 저는 IDF 작업만큼은 늘 사진을 단계별로 남겨두는 편인데, 이번 건도 처음 함체를 열었을 때부터 라벨까지 다 붙이고 닫을 때까지 순서대로 찍어뒀네요.

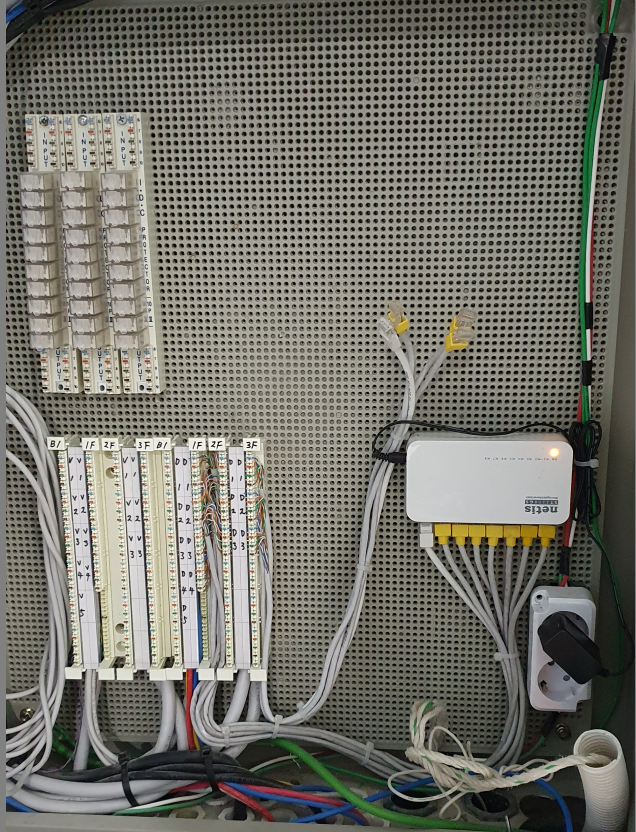

처음 벽에 매립된 함체를 열어보니, 110블록하고 자그마한 분배기, 그리고 UTP 케이블 몇 가닥이 들어와 있더군요. 110블록은 예전부터 전화선이나 통신선 분배에 쓰던 단자라 KT 사무실 인터넷 같은 회선 환경에서도 자주 보게 되는 물건입니다. 이날도 기존에 들어와 있던 가닥들은 그대로 살리고, 앞으로 들어갈 광 컨버터하고 무선 공유기 자리를 어디에 둘지부터 머릿속으로 그렸지요. 매립함이라 공간이 넉넉하진 않아서, 인입 케이블이 어느 방향으로 돌아 들어오는지부터 확인하고 라우팅 동선을 먼저 잡았습니다. 이걸 대충 하면 나중에 함 문이 안 닫히거나 케이블이 꺾여서 신호가 떨어지거든요.

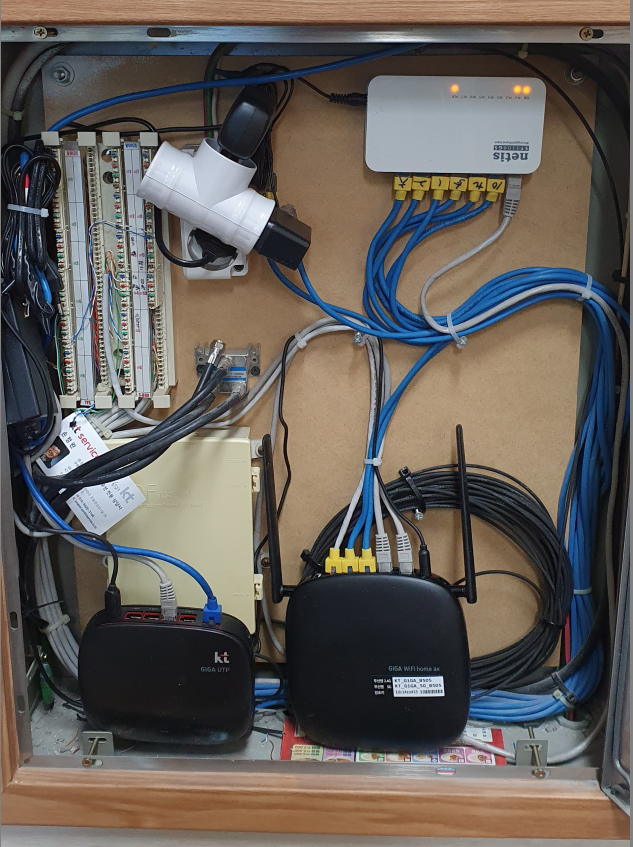

정합을 마치고 나니 한 함체 안에 광 컨버터하고 무선 공유기, UTP 케이블이 한자리에 모이게 됐네요. 광으로 들어온 회선을 이 단자함 안에서 바로 변환하고 분배까지 끝내버리니까, 신호가 여기저기 돌아다니지 않아 그만큼 손실 걱정이 줄어듭니다. 게다가 무선 공유기까지 같은 함에 들어와 있으니, 나중에 점검이나 교체할 일이 생겨도 이 한 군데만 열면 됩니다. KT 오피스넷이나 사무실 인터넷 회선 작업을 하다 보면 이렇게 한곳에 모아두는 통신함 시공 방식이 제일 무난하더군요. 케이블 묶을 때도 광 라인하고 랜 라인은 가급적 따로 흘려서 나중에 누가 봐도 어느 게 어느 선인지 헷갈리지 않게 했습니다.

마지막은 늘 그렇듯 라벨링입니다. 사진처럼 ipTIME 공유기가 여러 대 붙다 보니, "KT 인터넷 1F", "3F 인터넷", "4F 진료", "워크온 게이트웨이" 이런 식으로 층하고 구역을 한글로 죽 붙여뒀네요. 솔직히 이 작업이 제일 귀찮으면서도 제일 중요합니다. 라벨 없이 공유기만 대여섯 대 모아두면, 몇 달 뒤에 어느 층이 끊겼다고 연락 왔을 때 함을 열어놓고 한참을 헤매게 되거든요. 한글로 딱 박아두면 저뿐 아니라 나중에 다른 사람이 와도 바로 알아보니까, 다층 사무실 네트워크일수록 이 층별 라벨링이 사후 관리의 절반은 합니다. 이번 현장도 여러 층을 IDF 하나로 묶어서 관리하는 구성이라, 라벨만 정확하면 증설이나 장애 대응이 한결 수월해지지요.

함 문 닫기 전에 케이블 정리 한 번 더 보고, 여유 공간도 남겨뒀습니다. 회선 추가될 일이 생기면 함을 다시 뜯지 않고 바로 끼울 수 있게요. 이런 정보통신공사는 처음 깔 때 한 번 손이 더 가더라도 정리해두면 두고두고 편한데, ㈜아이씨스템에서는 KT 공식 파트너로 이렇게 마무리까지 챙겨서 작업하고 있습니다.
