사무실 랜배선 정리 견적 전, 바닥 스위치·창틀 관통 랜선 현장 점검

서울 광진구의 한 사무실에서 랜배선 정리 견적을 내기 전에 현장 조사를 했습니다. 이 사무실은 처음부터 설계해서 배선을 깐 곳이 아니라, 자리가 늘 때마다 랜선과 장비를 하나씩 더해 온 곳입니다. 이런 현장은 새로 까는 것보다 무엇을 버리고 무엇을 살릴지를 먼저 가려야 견적이 나옵니다.

이 글에서는 사진으로 찍어 온 네 곳, 즉 바닥에 놓인 스위치, 창가에 몰린 장비, 창틀을 관통한 랜선, 책상 아래 장비 칸을 차례로 보면서 각각 무엇을 확인하고 어떻게 정리 방향을 잡는지 적습니다. KT 인터넷이나 기업인터넷을 쓰는 사무실이라면 비슷한 모습이 한 번쯤 있을 것입니다.

사무실 인터넷이 느리거나 자꾸 끊길 때 회선만 의심하는 경우가 많지만, 실제로는 사무실 안쪽 배선과 장비 연결이 원인인 경우가 적지 않습니다. 그래서 정리 견적 전에 선이 어디로 어떻게 지나가는지부터 눈으로 확인합니다.

바닥에 놓인 스위치 — 가장 먼저 보이는 문제

현장에서 가장 먼저 눈에 들어온 것은 바닥 콘크리트 위에 그냥 놓인 스위치였습니다. 랜선이 이 스위치 한곳에 모였다가 책상 사이로 흩어지는 구조입니다. 스위치 앞쪽 포트에는 하늘색 커넥터가 줄지어 꽂혀 있고, 뒤쪽으로는 여유 길이의 선이 크게 말려 있었습니다.

· 발에 걸리거나 의자 바퀴에 눌리는 문제 — 바닥에 있으면 사람이 지나다니다 선이 빠지거나, 눌린 선이 속에서 끊깁니다. 겉으로는 멀쩡해 보여도 접촉이 불안정해 속도가 떨어지는 증상으로 나타나기도 합니다.

· 먼지 문제 — 바닥 먼지가 장비 통풍구로 들어가면 발열이 커지고 장비 수명에 좋지 않습니다. 전원선과 멀티탭이 같은 자리에 엉켜 있으면 청소하다 건드리기도 쉽습니다.

· 표시가 없는 문제 — 어느 포트가 어느 자리로 가는지 표시가 없으면 한 자리만 끊겨도 원인을 찾는 데 시간이 걸립니다. 정리할 때는 스위치를 벽걸이 함이나 소형 랙으로 올리고, 포트마다 자리 번호를 붙입니다.

바닥 스위치는 처음에는 임시로 둔 것이 그대로 굳어진 경우가 대부분입니다. 책상이 늘고 자리가 바뀔 때마다 선만 길게 이어 붙이다 보니, 장비를 둘 자리를 따로 정하지 못한 채 가장 가까운 바닥에 놓이게 된 것입니다. 정리 견적에서는 이 장비를 어디로 올릴지가 첫 번째 결정 사항입니다.

창가에 몰린 장비 — 연결 순서부터 그린다

창가 턱에는 공유기 아래로 스위치가 두 대 겹쳐 있고, 옆에 인터넷 모뎀과 전화기가 함께 놓여 있었습니다. 스위치 포트에서 나온 랜선이 한 다발로 책상 아래까지 늘어져 있는 모습입니다. 이 사무실에는 공유기가 한 대가 아니었기 때문에, 공유기와 스위치가 여러 대인 사무실에서는 먼저 연결 순서를 종이에 그려 보는 것이 순서입니다.

· 공유기 뒤에 공유기(이중 NAT) — 두 번째 공유기가 주소를 다시 나눠 주면 같은 사무실 안에서도 프린터·NAS·CCTV가 일부 PC에서만 보이는 일이 생깁니다. 겉으로는 인터넷이 되니 문제를 늦게 알아채는 것이 특징입니다.

· 스위치를 꼬리 물듯 연결 — 모뎀, 공유기, 스위치 1, 스위치 2처럼 일렬로 이어져 있으면 앞쪽 장비 하나가 멈출 때 뒤쪽 자리가 전부 멈춥니다. 장애가 났을 때 어디가 원인인지 짚기도 어렵습니다.

· 전화 — 전화기가 같은 자리에 있으면 전화가 어느 회선으로 들어오는지도 같이 확인합니다. 정리하다 전화선을 잘못 옮기면 그날 전화가 되지 않으므로, 옮기기 전에 회선 경로를 먼저 표시해 둡니다.

이 자리처럼 모뎀, 공유기, 스위치, 전화기가 한 곳에 모여 있으면 전원선과 랜선이 서로 겹쳐서 어느 선을 뽑아도 다른 장비가 영향을 받을 수 있습니다. 그래서 정리 전에 장비별로 전원과 랜선이 각각 어디로 가는지 사진과 메모로 남겨 둡니다. 이 기록이 있어야 정리 당일에 선을 옮기고도 원래 연결을 정확히 되살릴 수 있습니다.

창틀 관통 — 이 길을 계속 쓸 것인가

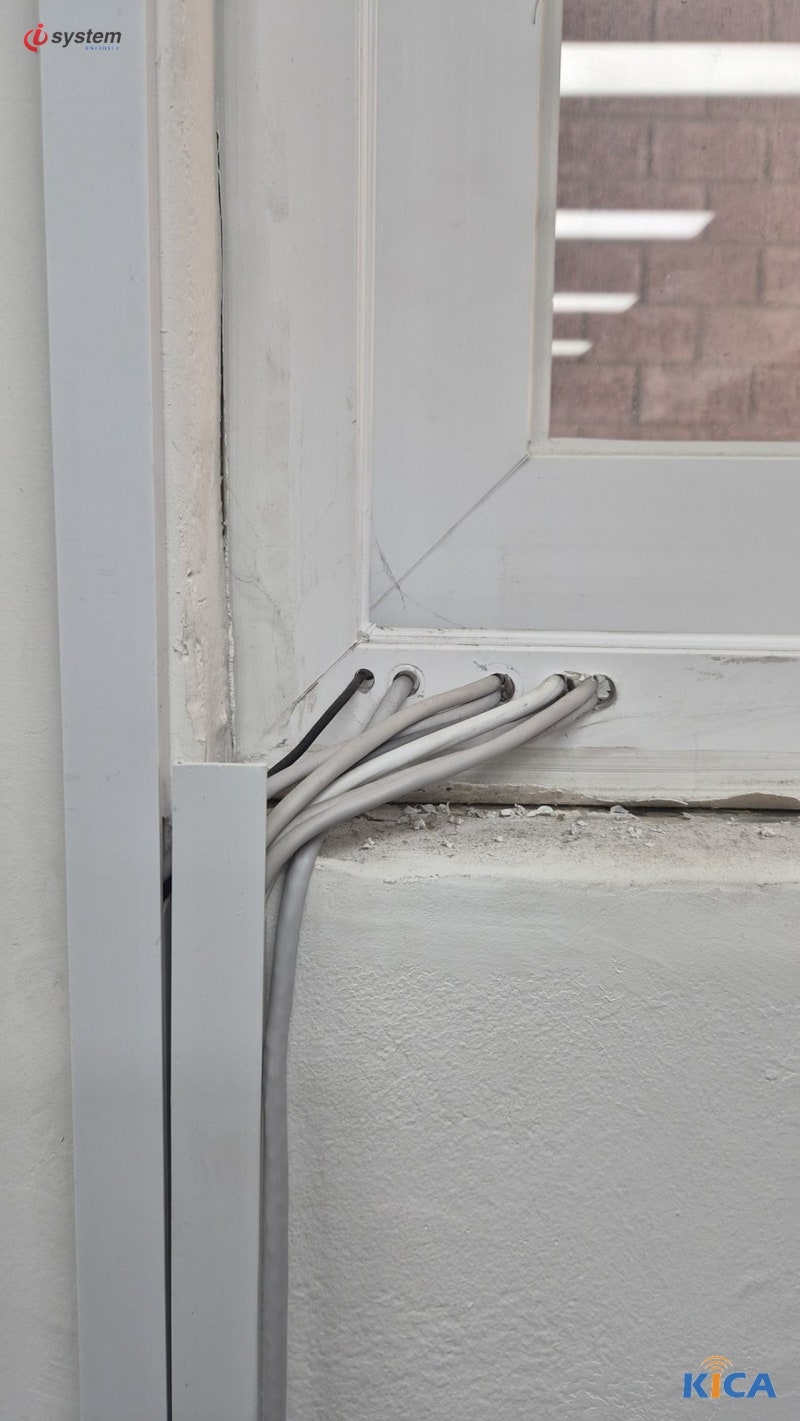

세 번째 사진은 창틀 아래쪽에 구멍을 내어 랜선 여러 가닥을 통과시킨 자리입니다. 구멍마다 선이 한 가닥씩 나와 아래로 내려가고, 옆에는 몰딩이 서 있지만 선을 다 덮지는 못한 상태입니다. 이런 흔적은 다른 공간으로 선을 보내야 했던 때 가장 가까운 길을 임시로 뚫은 결과인 경우가 많습니다.

· 구멍 둘레의 마감 — 구멍 둘레에 마감이 없으면 틈으로 바람과 물기가 들어올 수 있습니다. 창틀 근처라 결로나 빗물이 닿기 쉬운 자리이기도 합니다.

· 드러난 선 — 몰딩이 선을 다 덮지 못해 선이 밖으로 보입니다. 드러난 선은 창문을 여닫을 때 눌리기 쉽고, 청소 때 당겨질 수도 있습니다.

· 경로 선택 — 이 경로를 살릴지, 벽을 따라 새 경로를 잡을지에 따라 몰딩 길이와 작업 분량이 달라집니다. 그래서 견적 전에 선이 어디서 어디로 가는지를 끝까지 따라가 확인합니다.

사진에서 보듯 선이 한 가닥씩 서로 다른 구멍으로 나와 있어서, 선을 새로 정리하더라도 구멍 자체의 마감을 어떻게 할지 따로 정해야 합니다. 구멍을 그대로 두고 선만 묶는 방법과, 몰딩 안으로 선을 모아 한 줄로 내리는 방법은 작업 분량이 다릅니다. 현장에서 창틀 상태와 몰딩 폭을 직접 보고 결정합니다.

남는 길이 — 정리의 절반은 선 길이 맞추기

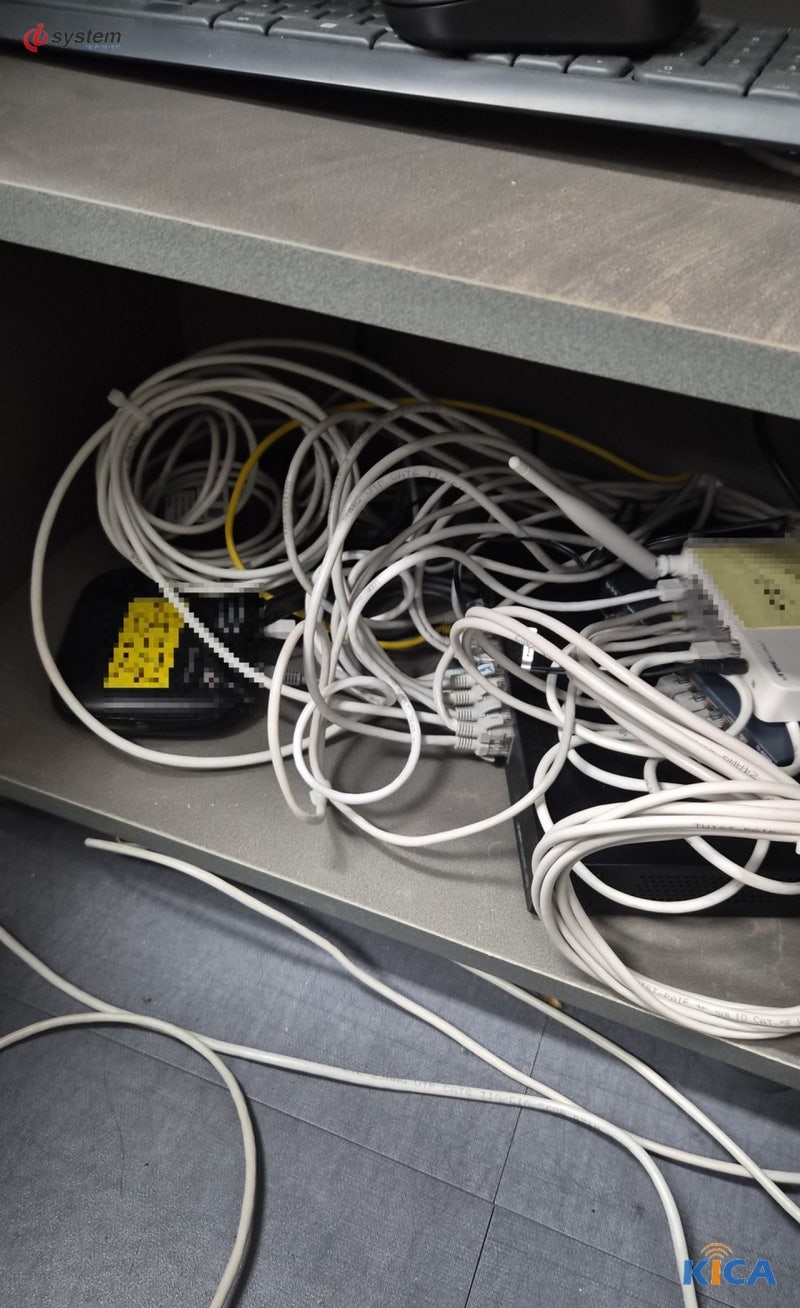

책상 아래 장비 칸을 열어 보면, 감아 둔 랜선과 장비가 한데 섞여 있습니다. 모뎀, 공유기, 스위치가 같은 칸에 있고 노란색 선과 흰색 선이 얽혀 있으며, 칸 밖 바닥으로도 선이 나와 있었습니다. 랜선을 넉넉하게 사서 남는 길이를 감아 두면 금방 이런 모습이 됩니다.

정리 공사에서는 자리마다 필요한 길이로 선을 다시 자르고 커넥터를 새로 찍습니다. 길이가 맞으면 남는 선이 없어서 장비 칸이 비고, 통풍도 좋아지며 어느 선이 어느 장비로 가는지 눈으로 따라갈 수 있습니다.

이때 피복에 인쇄된 등급(Cat5e·Cat6)을 확인해서, 낮은 등급이 섞여 있으면 같이 바꿉니다. 선 한 가닥만 낮은 등급이어도 그 자리의 속도가 떨어질 수 있기 때문입니다.

견적서에 들어가는 항목

현장 조사를 마치면 확인한 내용을 다섯 가지 항목으로 나누어 견적서에 반영합니다. 항목이 나뉘어 있어야 어디까지 하고 어디까지 살릴지를 조정할 수 있습니다.

· 장비 자리 — 바닥 스위치를 벽걸이 함이나 소형 랙으로 옮길지 정합니다. · 몰딩 길이 — 창틀 경로를 살릴지, 벽을 따라 새로 돌릴지에 따라 달라집니다.

· 선 교체 범위 — 등급이 낮거나 길이가 맞지 않는 선만 골라 바꿉니다. · 공유기 정리 — 여러 대를 한 대로 줄이고, 나머지는 무선(AP) 용도로만 쓸지 정합니다. · 라벨 — 스위치 포트와 자리 번호를 붙이는 작업입니다.

사무실 배선 전체를 새로 까는 규모라면 사무실 랜공사 안내에서 표준 시공 방식과 견적 절차를 볼 수 있습니다. 정리 범위가 작더라도 위 다섯 항목은 같은 방식으로 확인합니다.

자주 묻는 질문 — 업무 중 정리와 장비 교체

가장 많이 받는 질문은 업무 중에 정리할 수 있느냐는 것입니다. 장비를 옮기고 선을 다시 꽂는 동안에는 인터넷이 잠깐씩 끊깁니다. 그래서 업무에 지장이 적은 때로 일정을 잡는 경우가 많습니다.

공유기를 새로 사야 하느냐는 질문도 많습니다. 지금 쓰는 장비의 포트 속도와 대수를 먼저 보고, 쓸 수 있는 장비는 살립니다. 여러 대를 한 대로 줄이는 쪽이 관리가 쉽고, 무선 구역이 필요하면 나머지 장비를 AP 용도로 돌려 쓸 수 있는지도 봅니다. 무선 환경이 문제라면 사무실 와이파이 안내를 함께 참고하십시오.

회선 속도도 같이 봐 줄 수 있느냐는 질문에는, 유선으로 속도를 재 보면 회선 문제인지 사무실 안 배선 문제인지 갈린다고 답합니다. 현장 조사 때 같이 확인하기 때문에, 배선만 정리하면 될지 KT 인터넷 회선 자체를 점검해야 할지가 한 번에 정리됩니다.

정리 — 한 줄 가이드

사무실 배선 정리 견적은 바닥 장비 자리, 공유기·스위치 연결 순서, 창틀과 벽을 지나는 경로, 선 길이와 등급을 확인한 뒤에 나옵니다. 정리 범위가 정해지면 공사는 업무 시간을 피해 잡습니다.

㈜아이씨스템은 KT 공식 비즈니스 파트너로, 2011년부터 1,200여 현장에서 회선 점검부터 사무실 랜배선 정리, 기업인터넷 가입·설치까지 함께 진행해 왔습니다. 정리와 함께 회선 변경이 필요하다면 현장 조사 때 같이 상담받을 수 있습니다.

사진 속 사무실처럼 장비와 선이 자리마다 쌓여 온 곳이라면, 새로 사기 전에 지금 있는 것을 어떻게 연결하고 있는지부터 그려 보는 것이 첫걸음입니다.
