KT 기가오피스 구내통신 — 광점퍼코드·FDF 관리·SC/LC 커넥터 노하우

이번 현장은 KT 기가오피스 광회선을 기업 랙실 장비까지 이어붙이는 구내통신 작업이었습니다. 외부에서 들어온 광을 광분배함에서 받아 스위치·패치패널까지 어떻게 깔끔하게 내려주느냐, 사실 회선 품질은 거기서 거의 갈린다고 봐도 되지요. 그래서 서두르지 않고 한 단계씩 챙겼네요.

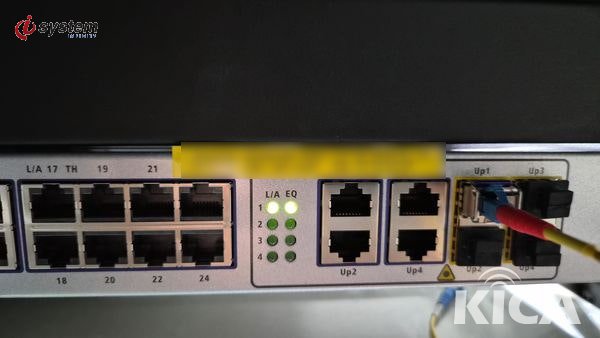

먼저 스위치 전면부터 확인했습니다. 사진 왼쪽으로 번호 매겨진 일반 포트들이 쭉 늘어서 있고, 오른쪽 끝에 업링크(Up) 포트가 따로 있지요. 여기 우측 업링크 자리에 파란·빨간 케이블이 물려 있는데, 이 위쪽 회선이 백본으로 빠지는 통로라 접속 상태부터 눈으로 짚어봤네요. 포트 위에 노란 라벨지를 붙여둔 것도 보이실 겁니다. 어느 줄이 어디로 가는지 표시해 두는 습관이지요.

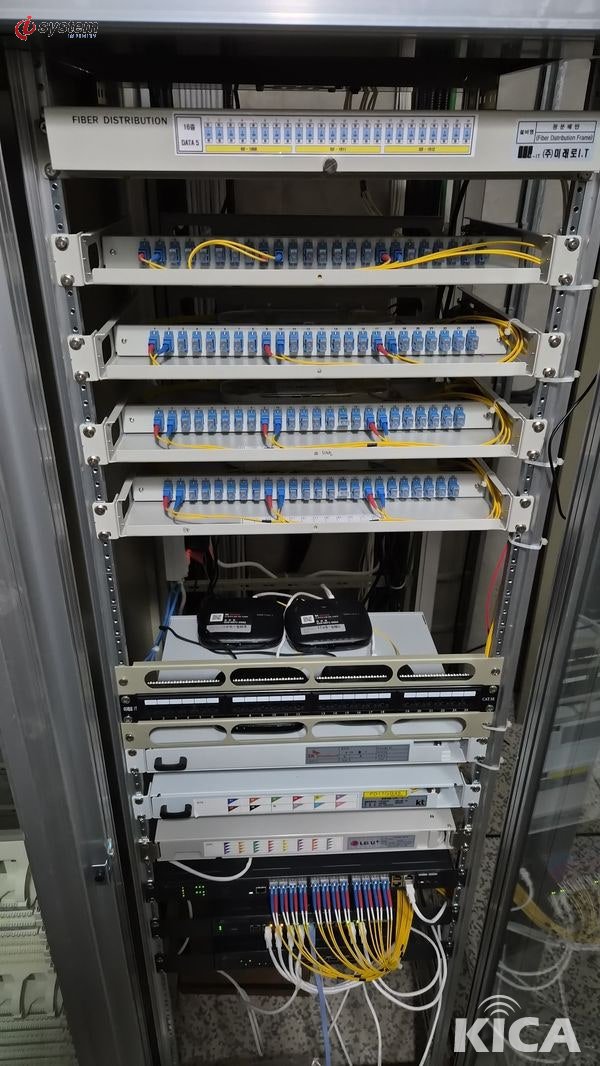

랙을 통째로 열면 위쪽에 광분배함 프레임이 여러 단으로 자리잡고 있습니다. 맨 위 표찰에 'FIBER DISTRIBUTION'이라고 적혀 있는 게 보이지요. 그 아래로 파란 커넥터가 빼곡히 꽂힌 광분배 단이 층층이 있고, 노란·빨간 점퍼가 거기서 갈라져 나옵니다. 더 아래로 내려오면 구리 패치패널과 통신 장비들이 순서대로 물려 있어요. 처음 보면 정신없어 보여도, 이 단 하나하나가 다 자기 역할이 있습니다. 그래서 저는 손대기 전에 어느 단이 어느 서비스인지부터 확인하고 들어가지요.

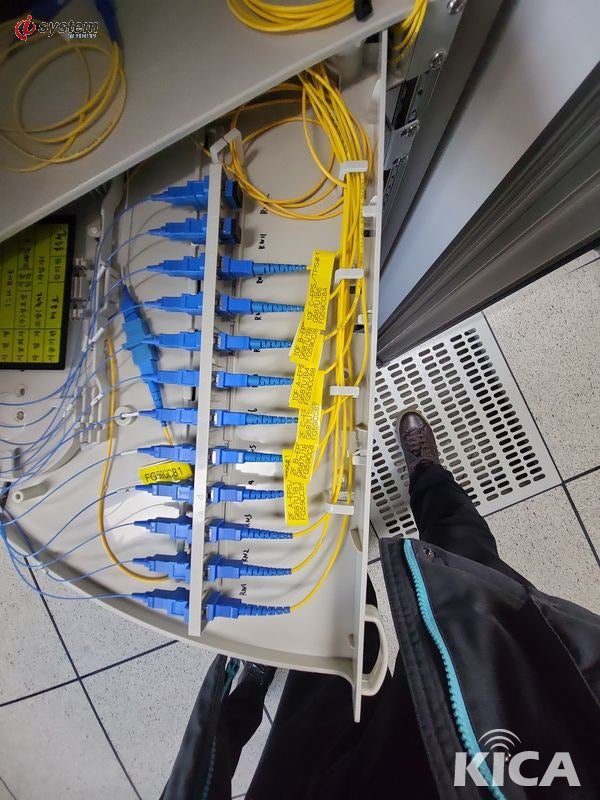

광분배함 하나를 실제로 열어본 모습입니다. 사각형 파란 커넥터들이 세로로 줄지어 꽂혀 있고, 노란 피복의 광점퍼가 거기서 뻗어나오지요. 오른쪽으로는 노란 라벨을 코어마다 붙여 어느 회선인지 구분해 뒀습니다. 발밑이 통신실 특유의 타공 상면(액세스 플로어)이라, 바닥 아래로도 케이블이 지나가는 구조더군요. 이런 광커넥터는 급하게 꺾어 다루면 안 되고, 한 가닥씩 자리를 잡아가며 정리해야 뒤탈이 없습니다.

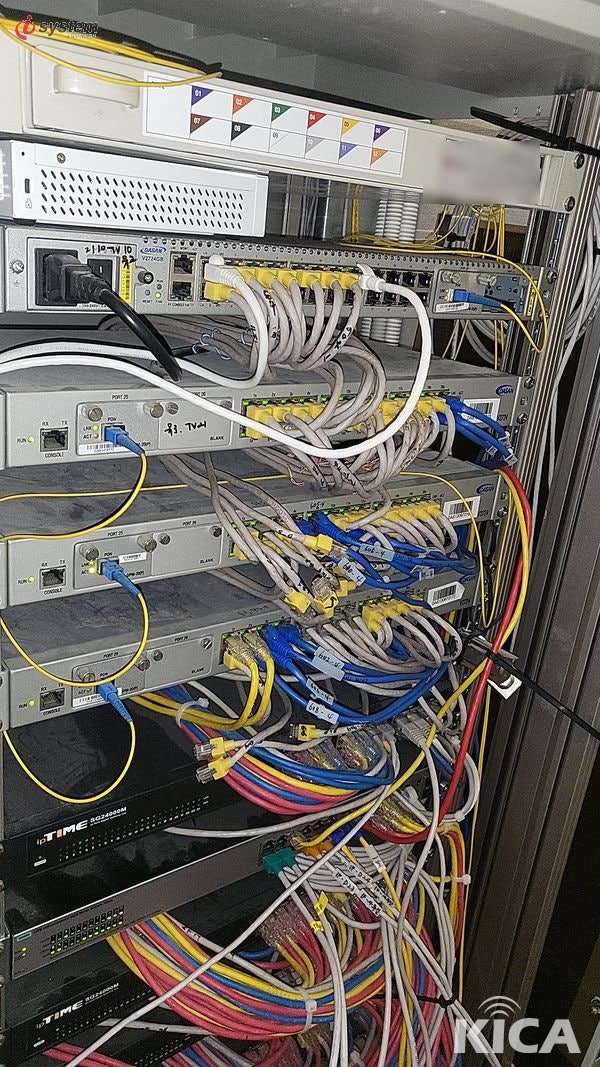

이쪽은 장비가 여러 대 물려 있는 배선단입니다. 회색 UTP, 파란·노란·빨간 패치코드가 뒤섞여 상당히 빽빽하지요. 위쪽엔 색깔 삼각 표식이 붙은 패널이 있고, 아래로 내려오면 스위치류가 층층이 자리잡고 있습니다. 맨 아래는 소형 스위치 몇 대가 더 얹혀 있고요. 이렇게 케이블이 몰리는 구간일수록 어느 선이 어디로 가는지 놓치기 쉬워서, 물릴 때부터 색과 라벨로 갈라 두는 게 중요합니다. 지금은 다소 복잡해 보여도 정리 순서를 지키면 나중에 회선 하나 빼고 넣기가 훨씬 수월해지더라고요.

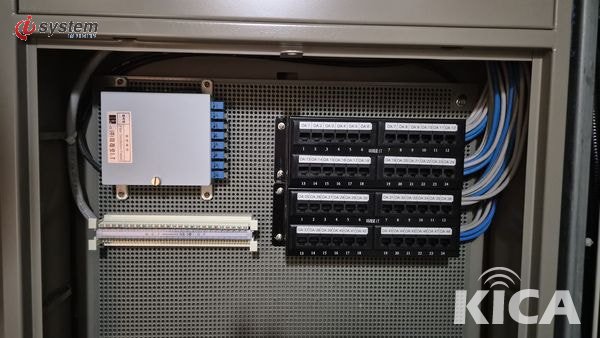

여기는 타공 백보드에 단자함과 패치패널을 붙여 정리한 구간입니다. 왼쪽 위에 회색 단자함이 하나 있고, 그 아래로 가로로 긴 단자블록이 물려 있지요. 오른쪽엔 검은색 RJ45 패치패널이 위아래로 놓여 있고, 포트마다 번호와 식별 표기가 붙어 있습니다. 우측에서 파란 케이블 다발이 들어와 이 패널로 이어지는 흐름이고요. 이렇게 벽면에 반듯하게 붙여 두면, 나중에 회선이 늘어도 어디를 손대야 하는지 한눈에 잡힙니다.

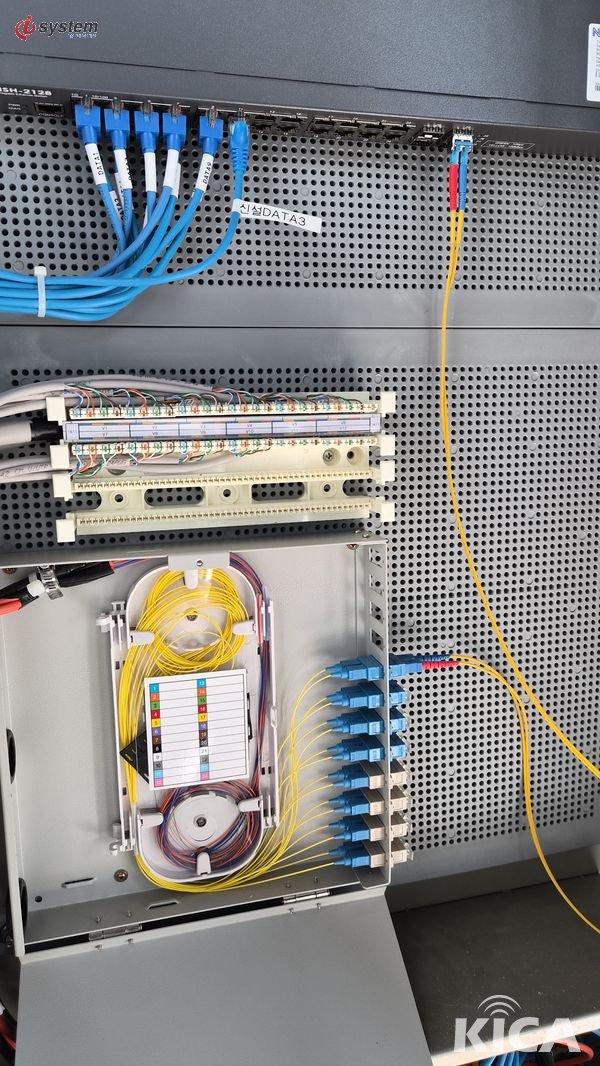

마지막은 이 백보드 시공 구간이었지요. 맨 위에 파란 케이블이 물린 스위치가 있고, 옆으로 'DATA3' 라벨이 보입니다. 가운데는 색색의 심선이 정리된 구리 패치패널(단자단)이고, 아래쪽엔 광 접속함을 열어 노란 광 점퍼를 둥글게 감아 곡률을 넉넉히 준 뒤 파란 커넥터로 정리해 뒀네요. 광은 급하게 꺾으면 그 자리에서 손실이 생기니까, 여분을 이렇게 원형으로 말아 여유를 주는 게 맞습니다. 구리단과 광단을 한 백보드에 나란히 정리해 두면, 몇 달 뒤 다른 사람이 와도 어디가 광이고 어디가 구내 랜인지 바로 알아보지요. KT 기가오피스 같은 기업 광회선일수록 이 기록과 정돈이 더 중요합니다. ㈜아이씨스템은 이런 구내통신 광·랜 작업을 늘 이 순서대로 챙기고 있습니다.
