사무실 통신랙 라벨링과 견적 전 점검 — L3·UTM·L2·PoE 구성 기록

서울 금천구의 한 사무실 통신랙을 견적 전에 직접 보고 왔습니다. 앞서 다녀온 현장들과 달리 이곳은 정리가 잘 된 랙이었습니다. 장비마다 이름표가 붙어 있었고, 케이블 끝에도 어디로 가는 선인지 적혀 있었습니다.

이런 랙은 현장 조사 품이 적게 들고, 그만큼 견적도 정확해집니다. 이 글에서는 랙을 위에서 아래로 따라가며 무엇을 봤는지, 그리고 정리가 잘 된 랙이라도 견적 전에 왜 다시 확인하는지를 정리합니다. KT 기업인터넷이나 사무실인터넷 가입·설치를 앞두고 기존 랙을 어떻게 점검하는지 궁금하신 분께 참고가 되기를 바랍니다.

사진에 보이는 회선 정보와 기관 표시는 가렸고, 본문에도 옮기지 않았습니다. 장비 이름은 사진에서 또렷하게 확인되거나 현장 기록에 적힌 범위에서만 씁니다.

랙의 순서 — 회선이 위에서 들어와 아래로 나간다

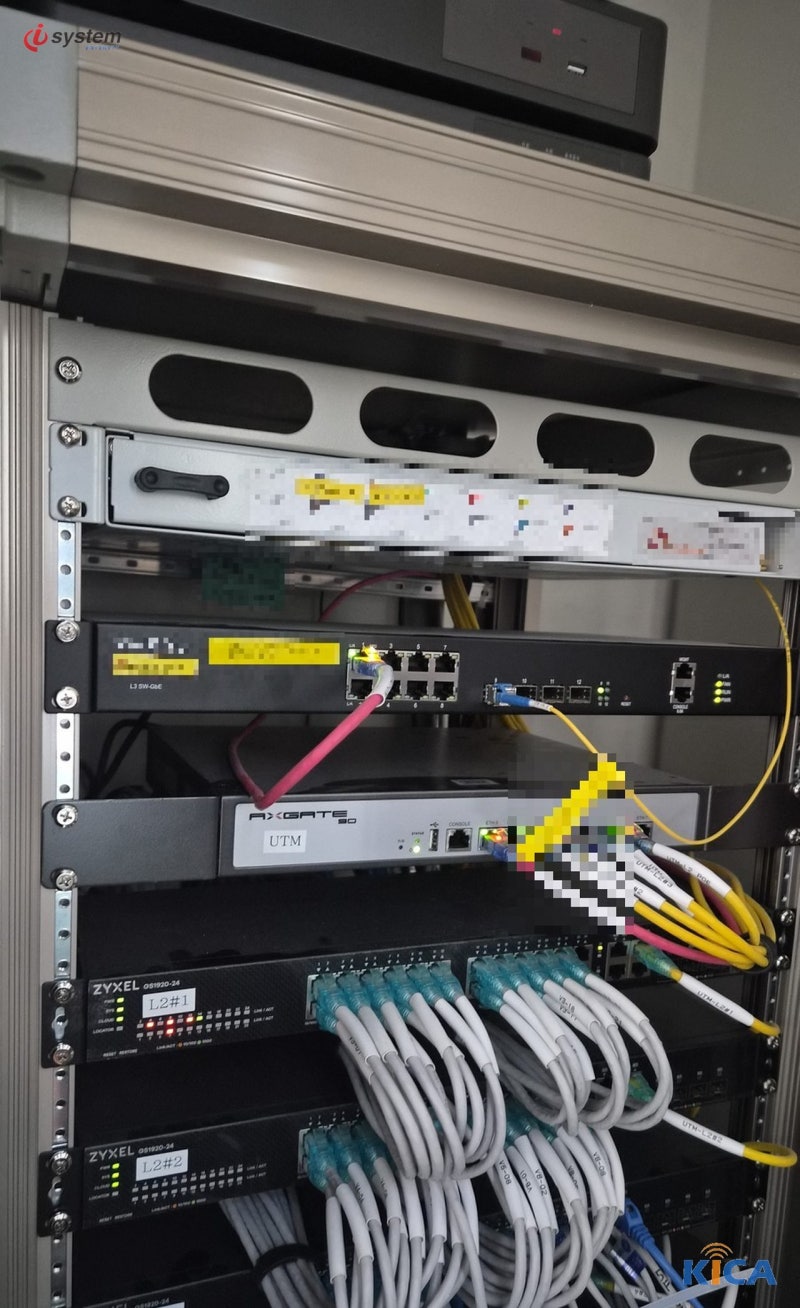

이 랙은 위에서부터 광단자함, L3 스위치, UTM, L2 스위치가 차례로 내려오는 구성입니다. 건물로 들어온 회선이 맨 위에서 끝나고, 아래로 갈수록 사무실 안쪽으로 퍼져 나가는 흐름이 그대로 보입니다. 처음 보는 사람도 랙 앞에 서면 구성을 따라갈 수 있습니다.

· 광단자함 — 건물로 들어온 광케이블이 끝나는 자리입니다. 랙 맨 위에 있고, 여기서 노란 광 점퍼선이 아래 장비로 이어집니다.
· L3 스위치 — 광케이블로 들어온 회선을 받는 장비입니다. 사진에서 장비 앞면의 “L3 SW-GbE” 표기와 광 포트에 꽂힌 노란 선을 확인할 수 있습니다.
· UTM(통합보안 장비) — 회선과 사내망 사이에서 방화벽과 VPN 역할을 합니다.
· L2 스위치 여러 단 — 각 자리로 나가는 랜선이 꽂히는 곳입니다.

회선, 보안 장비, 내부 스위치 순서가 랙의 위아래 배치와 일치하기 때문에 장애가 났을 때도 어디부터 볼지 바로 정해집니다. 위쪽 장비가 죽으면 아래쪽은 전부 영향을 받고, 아래쪽 스위치 하나만 문제라면 그 포트에 연결된 자리만 영향을 받습니다. 이 순서를 머릿속에 그려 두면 현장 조사 내내 판단이 쉬워집니다.

L3 스위치와 공인 IP — 라벨에 적힌 정보가 견적의 출발점

L3 스위치는 광케이블로 들어온 회선을 처음 받는 장비입니다. 이 현장은 공인 IP 정보가 L3 스위치의 라벨에 적혀 있었습니다. 어떤 회선에 어떤 주소가 할당돼 있는지가 장비 앞면에서 바로 확인되는 셈입니다.

공인 IP 정보가 장비에 적혀 있으면 현장 조사 때 관리자에게 일일이 묻는 수고가 줄어듭니다. 다만 이 라벨 내용은 외부에 공개할 정보가 아니어서 사진과 본문에서는 모두 가렸습니다. 견적서에는 공인 IP의 개수와 쓰임새만 옮겨 적습니다.

회선을 바꾸거나 상품을 변경할 때는 이 공인 IP가 바뀔 수 있습니다. 그래서 이 라벨은 단순한 이름표가 아니라 “개통 일정에 맞춰 무엇을 함께 바꿔야 하는가”를 알려 주는 단서입니다. 고정IP 등급과 구성은 KT 기가오피스 안내에서 비교해 볼 수 있습니다.

UTM — 회선과 사내망 사이의 관문

L3 스위치 바로 아래에는 UTM이 있었습니다. 장비 앞면에 “UTM”이라고 크게 적은 종이 라벨이 붙어 있어서 같은 크기의 장비가 여러 대 있어도 헷갈리지 않습니다. UTM은 회선과 사내망 사이에서 방화벽과 VPN 역할을 하는 장비입니다.

견적을 내는 입장에서 UTM은 “무엇을 새로 놓느냐”보다 “지금 어떤 설정이 들어 있느냐”가 더 중요합니다. 지점과 연결하는 VPN, 밖에서 사무실로 들어오는 원격 접속, 서버나 CCTV로 향하는 접속 허용 규칙은 장비를 바꿀 때 그대로 옮겨야 하기 때문입니다. 설정을 빠뜨리면 개통 당일 외부 접속이 끊어질 수 있습니다.

사진에서는 UTM에서 아래 스위치로 내려가는 선마다 꼬리표가 달려 있는 것도 확인됩니다. 어느 선이 어느 스위치의 업링크인지 표식이 있어 장비 교체 때 선을 뒤바꿔 꽂을 위험이 줄어듭니다. 기업용 UTM 구성은 KT 기업인터넷 안내와 함께 상담받으실 수 있습니다.

L2 스위치 4단 — 장비 이름표가 하는 일

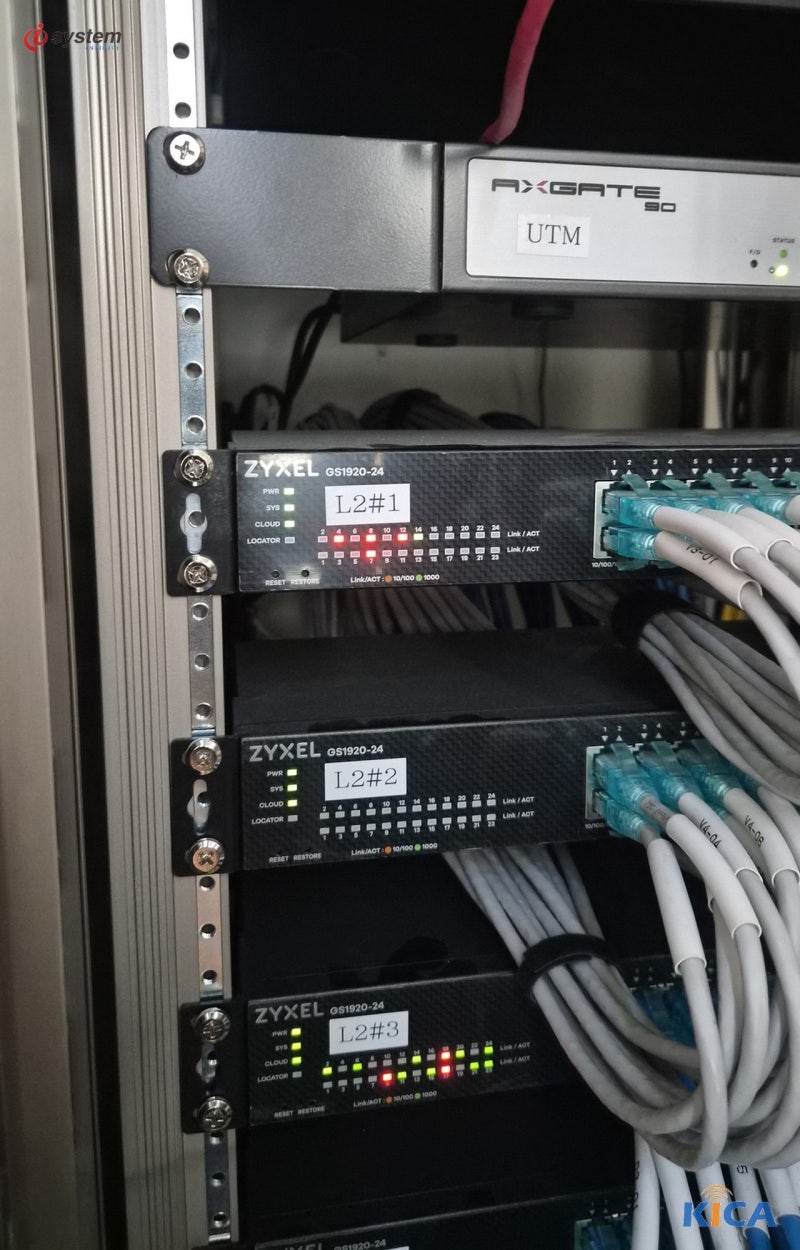

UTM 아래로는 L2 스위치가 4단 이어집니다. 장비 앞면에 “L2#1”, “L2#2”, “L2#3”, “L2#4”처럼 번호가 붙어 있고, 같은 제조사의 24포트 스위치가 나란히 놓여 있습니다. 같은 모델이 여러 대일 때 이름표가 없으면 어느 장비가 어느 구역을 맡는지 알 수 없습니다.

번호가 붙어 있으면 도면이나 구성표와 랙 안의 장비를 바로 대조할 수 있습니다. 한 장비의 포트 상태 표시등이 꺼져 있는지 켜져 있는지도 번호와 함께 기록하면 나중에 비교하기 쉽습니다. 사진에서도 장비마다 포트 불빛이 서로 다르게 켜져 있어, 연결된 포트 수가 장비마다 다르다는 점을 알 수 있습니다.

스위치는 랙 마운트 브래킷으로 기둥에 나사 고정돼 있고, 장비 사이 간격도 일정합니다. 이렇게 고정돼 있으면 선을 당겨도 장비가 밀려 나오지 않고, 장비를 하나 빼도 위아래 장비가 흔들리지 않습니다. 사소해 보여도 증설할 때 가장 먼저 체감하는 차이입니다.

라벨링 — 조사 품을 줄이는 습관

케이블에 “UTM-L2#1”처럼 출발지와 도착지가 적혀 있으면, 랙 앞에서 선을 하나씩 따라가지 않아도 구성이 그려집니다. 이 현장은 케이블 양 끝에 같은 내용을 적은 꼬리표가 붙어 있었습니다. 한쪽 끝만 표시한 선과 달리 어느 쪽에서 보더라도 반대편을 알 수 있습니다.

· 장비 이름표 — 같은 모델 스위치가 여러 대일 때 반드시 필요합니다.
· 케이블 양 끝 표식 — UTM에서 스위치로 올라가는 업링크를 다른 선과 헷갈리지 않게 해 줍니다.
· 포트별 꼬리표 — 스위치 앞에서 나가는 랜선에도 구역을 알려 주는 표식이 붙어 있습니다.

이 정도로 정리된 랙이면 증설이나 장비 교체 때 “지금 구성을 파악하는 일” 자체가 거의 필요 없습니다. 그래서 견적 단계에서 확인할 내용이 장비 위치가 아니라 설정과 여유 용량으로 좁혀집니다. 반대로 라벨이 없는 랙은 선을 하나씩 뽑아 추적해야 해서 조사가 길어지고 견적에도 여유 폭을 두게 됩니다.

라벨은 시공이 끝난 뒤에 붙이면 늦습니다. 선을 포설하는 단계에서 번호 체계를 정해 두면 이후 관리자가 바뀌어도 같은 규칙으로 이어 갈 수 있습니다. 랜공사 표준과 시공 범위는 KT 랜공사 안내에서 확인하실 수 있습니다.

PoE 스위치와 케이블 묶음 — 증설할 때 보는 것

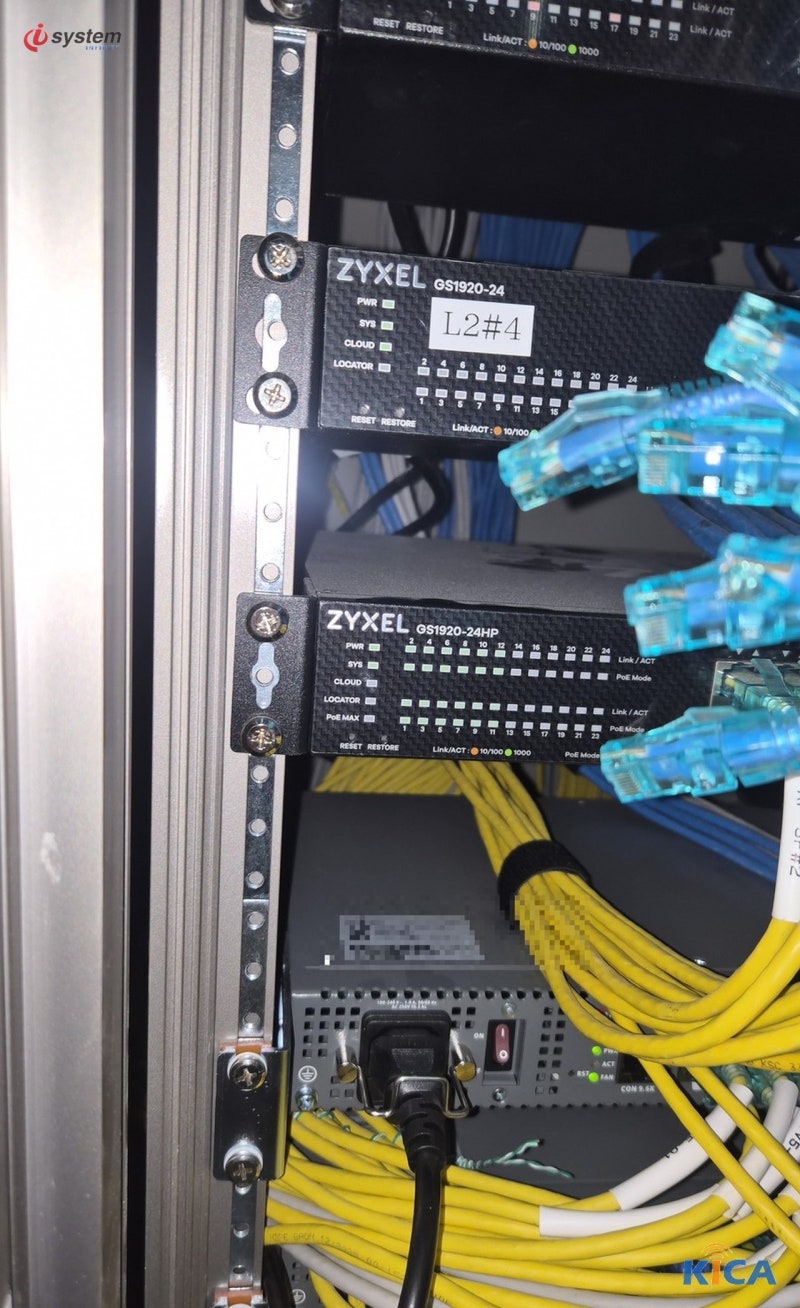

4번째 L2 스위치 아래에는 PoE 모델이 이어집니다. 사진에서 앞면에 PoE 관련 표시등이 따로 있어 일반 스위치와 구분됩니다. PoE 스위치는 랜선 하나로 무선 AP, IP 카메라, 인터넷전화기에 전원까지 보냅니다. 별도 어댑터가 필요 없어 천장이나 벽면에 장비를 달 때 전원 공사를 줄일 수 있습니다.

장비를 늘릴 때는 포트 수만 볼 것이 아니라 PoE 전력 여유를 함께 봅니다. 포트가 남아 있어도 스위치가 낼 수 있는 전체 전력을 넘으면 장비가 켜지지 않기 때문입니다. 무선 AP를 몇 대 더 달지, 카메라를 추가할지에 따라 필요한 전력이 달라집니다.

케이블 묶음은 케이블 타이 대신 벨크로로 고정돼 있었습니다. 사진에서 노란 랜선과 흰 랜선 묶음 모두 검은 벨크로 띠로 묶여 있는 것이 보입니다. 선 하나를 바꿀 때 묶음 전체를 잘라 낼 필요가 없고, 풀었다 다시 묶을 수 있어 관리자가 바뀌어도 부담이 적습니다. 사무실에 AP를 더할 계획이라면 KT 와이파이 안내도 함께 보시면 좋습니다.

견적 전에 확인한 것 — 정리가 잘 된 랙도 묻는 네 가지

정리가 잘 된 랙이라도 견적 전에 꼭 확인하는 것이 있습니다. 눈으로 보이는 정리 상태와 실제 설정은 별개이기 때문입니다. 아래 네 가지는 어느 현장에서든 빠뜨리지 않고 묻습니다.

· 회선과 공인 IP — 공인 IP 몇 개를 어디에 쓰고 있는지 확인합니다. 회선을 바꾸면 공인 IP가 바뀌므로 UTM 외부 주소와 외부 접속 설정을 다시 맞춰야 합니다.
· UTM 정책 — 지점 연결(VPN)이나 외부 접속 허용 규칙이 있는지 봅니다. 장비를 바꿀 때 그대로 옮겨야 하는 설정입니다.
· 빈 칸과 포트 여유 — 랙에 남은 칸(U), 스위치 빈 포트, PoE 여유를 셉니다.
· 업링크 속도 — UTM과 스위치 사이, 스위치끼리 잇는 선이 기가 속도인지 확인합니다.

이 네 가지가 정리되면 견적에는 새 회선의 상품과 개통 때 바꿀 설정 목록, 필요하면 추가할 장비와 포트가 정확히 담깁니다. 반대로 하나라도 모른 채 견적을 내면 개통 당일에 UTM 설정이나 포트 부족 때문에 일정이 밀릴 수 있습니다. 사무실인터넷 가입 전에 이 목록을 관리자와 함께 확인해 두시길 권합니다.

자주 묻는 점 — 회선 변경, UTM 선택, 랙 공간

회선을 바꾸면 사무실 안 설정도 다 바꿔야 하는지 많이 물으십니다. 사내망 설정은 대부분 그대로 둡니다. 바뀌는 것은 공인 IP를 쓰는 곳, 곧 UTM의 외부 주소와 밖에서 들어오는 접속(원격 접속, 서버, CCTV) 설정이며, 개통 일정에 맞춰 함께 바꿉니다.

UTM을 사서 쓰는 것과 임대하는 것 중 무엇이 맞는지도 자주 묻습니다. 장애가 났을 때 누가 얼마나 빨리 복구해야 하는지로 정하시는 편이 맞습니다. 관리할 사람이 있고 장비가 지원 기간 안이면 그대로 쓰는 경우도 많습니다.

랙에 빈 칸이 없으면 1U 장비 하나 넣을 자리가 없는 경우에 선반을 덧대거나 배치를 다시 짭니다. 그래서 현장 조사 때 빈 칸부터 셉니다. 이 현장은 장비가 촘촘히 놓인 만큼 증설 전에 남은 칸과 포트를 먼저 세어 보는 것이 순서입니다.

정리 — 통신랙 조사의 한 줄 가이드

통신랙 현장 조사는 회선이 들어오는 곳부터 각 자리로 나가는 곳까지 순서대로 봅니다. 라벨이 잘 된 랙은 구성 파악이 빠르고, 남는 확인 사항은 공인 IP, UTM 정책, 포트와 PoE 여유입니다. 이 순서만 지켜도 견적과 개통 사이의 차이를 크게 줄일 수 있습니다.
