[사무실 통신실 정비] 노후 IDF 단자함·패치판넬·원텐블록 케이블 재정리 사례

이번 현장은 신축 건물에 입주하면서 통신실 단자함부터 사무 공간 배선까지 함께 잡아 나간 KT 기업인터넷 시공 현장이었습니다. 아직 내부 마감이 다 끝나지 않은 상태에서 통신 인프라를 먼저 세우는 일이었지요. 벽에 붙은 통신함을 열어 보고, 층 단자함을 정리하고, 사무실 쪽 랜 배선을 끌어오는 순서로 하나씩 손을 댔습니다.

먼저 벽에 부착된 통신함을 열어 봤네요. 타공판 위로 흰색 UTP 케이블이 한 다발로 들어오고, 왼쪽으로는 파란색과 노란색 케이블이 아래로 흘러내리고 있었습니다. 가운데엔 붉은색 케이블 한 가닥과 작은 흰색 함체가 자리하고 있고, 오른쪽 끝으로는 단자 스트립이 보이더군요. 아직 정리 전 단계라 케이블이 여유 있게 풀려 있는 상태였습니다. 이 다발을 어디서 와서 어디로 나가는지 하나씩 따라가는 게 첫 작업이었지요.

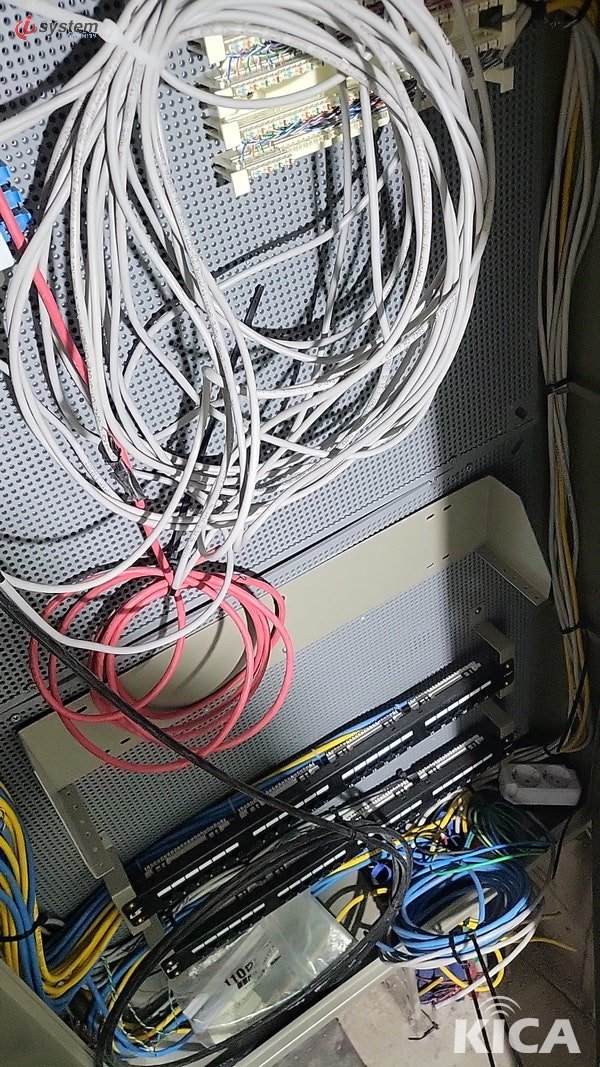

같은 함의 아래쪽입니다. 위쪽에 흰색 UTP 케이블을 넉넉하게 고리 지어 여유분을 남겨 두고, 붉은색 케이블은 동그랗게 감아 정리해 두었습니다. 함 하단으로는 패치패널이 자리 잡고 있고, 그 아래로 파란색·노란색·검은색 케이블들이 물려 들어오고 있었네요. 나중에 회선을 더 뽑거나 자리를 옮길 걸 생각하면 이렇게 여유 길이를 확보해 두는 편이 두고두고 편합니다.

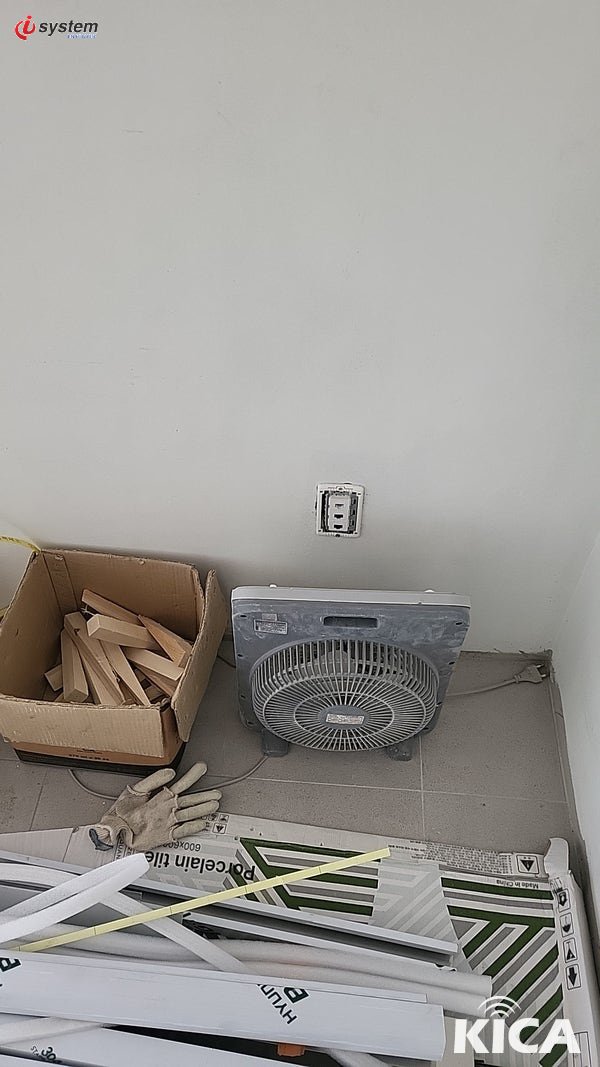

이 사진은 아직 마감이 진행 중인 공간의 한쪽 모습입니다. 벽에는 콘센트 판이 하나 나와 있고, 바닥엔 나무 쐐기가 담긴 종이 상자와 먼지 앉은 선풍기, 작업 장갑이 놓여 있었지요. 그 앞쪽으로는 '600×600' 규격의 자기질 타일이 쌓여 있더군요. 이런 신축 현장은 인테리어 마감과 통신 배선이 같이 돌아가기 때문에, 마감 자재 사이를 오가며 케이블 자리를 미리 잡아 둬야 나중에 벽·바닥이 막혀 버린 뒤에 후회하지 않습니다.

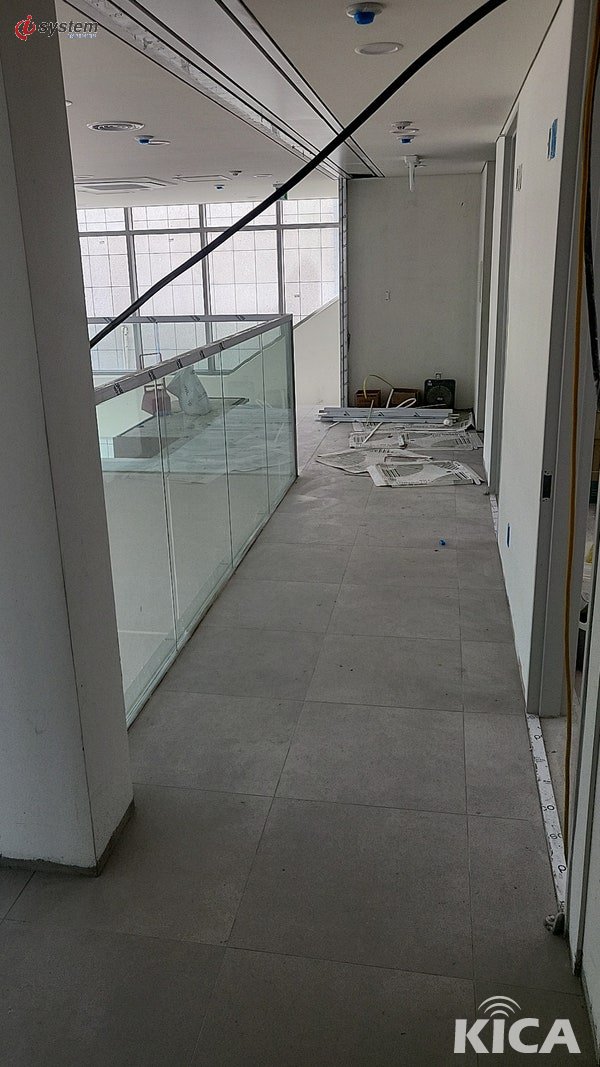

복도 쪽으로 나와 봤습니다. 유리 난간과 큰 창이 있는 공간인데, 바닥은 타일이 깔렸고 아직 신문지가 덮인 채 마감 정리가 진행 중이었네요. 천장을 따라 검은색 케이블 한 가닥이 사선으로 지나가는 게 보이지요. 이렇게 마감 전에 천장 배선 경로를 먼저 확보해 두면, 나중에 사무 공간마다 회선을 끌어 내릴 때 훨씬 수월합니다.

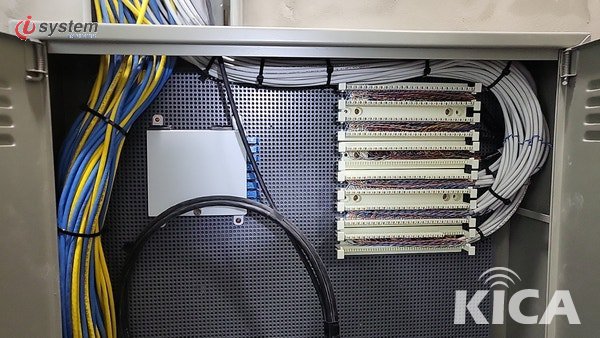

다시 단자함 내부입니다. 왼쪽으로는 파란색과 노란색 UTP 케이블을 갈래별로 묶어 정리해 두었고, 가운데 흰색 함체 아래로 검은색 케이블 한 가닥을 크게 감아 여유를 뒀네요. 오른쪽에는 원텐블록 단자 스트립이 여러 단으로 올라가 있고, 색색의 심선이 각 단자에 결선된 게 보였습니다. 그 위로는 흰색 케이블 여유분을 고리 지어 걸어 뒀지요. 전화·데이터 회선이 이 단자 스트립을 거쳐 각 사무 공간으로 갈라져 나가는 구조입니다.

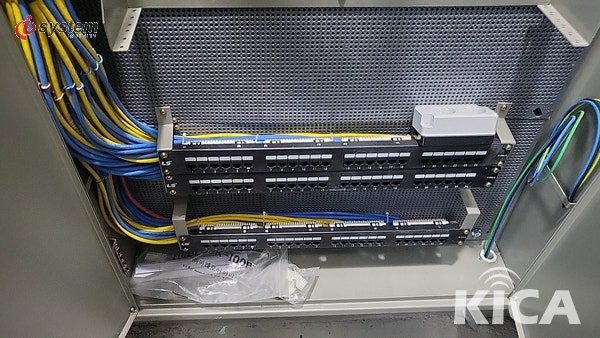

사무실 쪽 패치패널을 잡은 사진입니다. 다포트 패치패널을 두 단으로 랙에 고정해 두고, 왼쪽에서 들어오는 파란색·노란색 케이블을 한 갈래로 가지런히 정리해 결선했습니다. 오른쪽으로는 초록·노랑 접지선도 함께 내려와 있는 게 보이지요. 아래엔 아직 뜯지 않은 결선 부속 봉지가 놓여 있는 걸 보면, 마무리 결선 단계였던 것 같네요. 이렇게 색을 나눠 정리해 두면 나중에 어느 포트가 어디로 가는지 트레이만 봐도 한눈에 잡힙니다.

마지막은 함체에 'IDF단자함'이라고 표기된 층 단자함입니다. 오래된 회색 철제 함인데, 상단에는 원텐블록 단자 스트립이 여러 단으로 꽂혀 있고 심선들이 결선돼 있었네요. 함 앞으로는 흰색 케이블 여유분이 크게 늘어져 있었고, 왼쪽으로는 굵은 검은색 간선 케이블 여러 가닥이 지나가고 있었습니다. 바닥엔 아직 정리 전 케이블이 흩어져 있어서, 이 IDF 단자함이 이번 현장에서 손이 제일 많이 가는 자리였지요. 여기 결선 하나가 헐거우면 위층·아래층 회선까지 영향을 주기 때문에, 단자 스트립을 한 갈래씩 확인하며 잡아 나갔습니다. 신축 현장의 통신 인프라는 이렇게 단자함부터 제대로 세워 둬야 두고두고 장애 대응이 편해지는데, 저희 ㈜아이씨스템이 KT 기업인터넷을 시공할 때 늘 신경 쓰는 부분입니다.
