안양 통신실 서버랙 구축과 케이블 트레이 배선 정리 시공사례

안양시 동안구에 위치한 빌딩 통신실 한쪽 구석에서 케이블 정리와 서버랙 구축 작업이 시작됐습니다. 천장에서 바닥까지 이어지는 굵직한 선로들을 사다리형 금속 케이블 트레이에 정리하고, 좁은 통신실 공간에 맞춰 신규 서버랙을 조립해 기존에 소형 통신함 하나로 버티던 배선 체계를 통합하는 것이 이번 공사의 핵심이었습니다. 이 글에서는 수직 배선 정리부터 랙 프레임 조립, 기존 단자함 정리, 스위치 정합까지 현장에서 확인한 순서 그대로 정리했습니다.

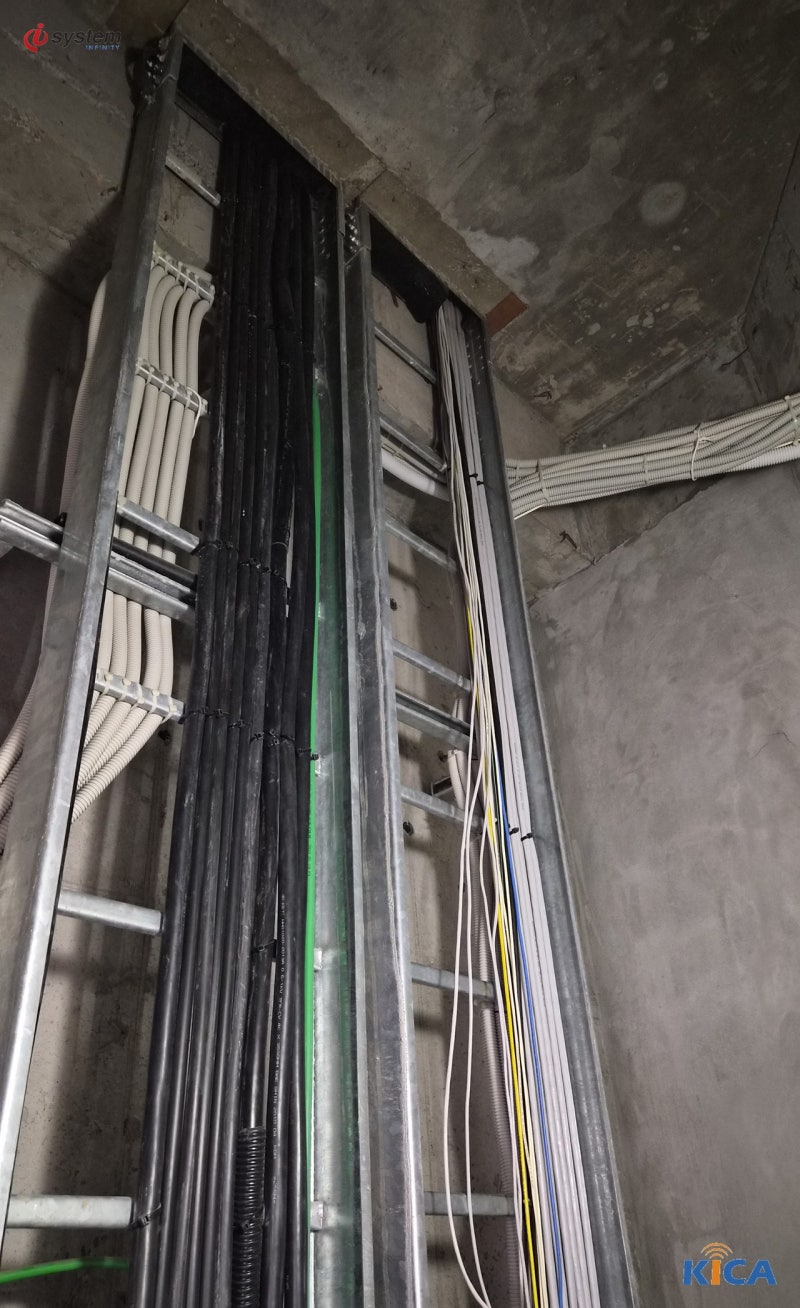

천장에서 바닥까지, 수직 케이블 트레이 정리

회색 노출콘크리트 벽면 위로 사다리 모양의 금속제 케이블 트레이가 천장에서 바닥 방향으로 뻗어 있었습니다. 통신망의 뼈대를 이루는 주 케이블들이 흐트러지지 않고 내려올 수 있도록 트레이 안에서 자리를 잡아가는 구조였습니다. 벽면 프레임 사이로 굵은 검은색 전선관과 얇은 통신용 배선이 각자 줄을 맞춰 내려오는 모습이었습니다.

수직 배선은 통신실 신호가 건물 각 층으로 뻗어나가는 통로 역할을 하기 때문에 굴곡이나 한쪽으로 쏠리는 부분이 있으면 안 됩니다. 선로가 꼬이거나 강하게 꺾이면 신호 감쇄나 물리적 단선으로 이어질 수 있어, 한 가닥씩 수작업으로 당기며 정렬하는 과정을 거쳤습니다. 트레이 한쪽에는 검정 외피의 두꺼운 케이블이 단단히 고정되었고, 반대쪽에는 얇은 회색·백색 계열의 통신용 선들이 무리를 지어 내려오도록 구분했습니다.

천장 속 좁은 틈새를 통과한 회선들을 아래쪽에 놓일 장비와 매끄럽게 이어주는 것이 이번 공사의 핵심 과제 중 하나였습니다. 케이블 트레이 정리가 제대로 되어 있지 않으면 이후 증설이나 점검 때마다 어떤 선이 어디로 가는지 파악하기 어려워지고, 작업자가 실수로 다른 회선을 건드릴 위험도 커집니다. 그래서 라인별로 구간을 나누고 결속 상태를 확인하며 트레이 정리를 마무리했습니다.

좁은 통신실에 맞춘 서버랙 프레임 조립

수직 선로 배선이 어느 정도 자리를 잡은 뒤에는 통신실 바닥에 놓일 랙 케이스 프레임을 조립하기 시작했습니다. 알루미늄 압출 프로파일로 뼈대를 세운 은회색 통신랙으로, 통신실 내부 공간이 넉넉하지 않아 크기를 맞춰가며 직접 수평을 잡는 과정이 필요했습니다.

프레임을 바닥에 앉힌 뒤에는 허리를 숙여 하단 고정 나사를 조이고, 도구를 이용해 흔들리지 않도록 정밀하게 조율하는 작업이 이어졌습니다. 먼지가 있는 콘크리트 바닥 위에서 진행하는 작업이라 프레임이 살짝만 기울어도 다시 수평을 맞춰야 했습니다.

랙 프레임은 이후 스위치와 배선을 담을 그릇 역할을 하기 때문에, 여기서 수평과 고정이 제대로 안 되면 장비를 올린 뒤 무게 중심이 흔들리거나 도어 개폐가 뻑뻑해지는 문제로 이어질 수 있습니다. 그래서 프레임 단계에서부터 나사 하나하나의 조임 상태를 손으로 다시 확인하며 조립을 마쳤습니다.

기존 IDF 단자함과 임시 배선의 한계

기존 벽면에는 회색 IDF 단자함이 붙어 있었고, 그 주변으로 선들이 다소 복잡하게 얽혀 있었습니다. 단자함 문을 열어 보니 내부 판넬에서 연결된 검은색 케이블들이 밖으로 나와 아래쪽에 놓인 소형 통신함으로 바로 꽂혀 들어가는 구조였습니다.

이 소형 함체 내부에는 흰색 패치코드가 빽빽하게 꽂혀 있었고, 스위칭 허브의 초록색 LED가 깜빡이며 작동하고 있었습니다. 함체 하나로 필요한 포트를 전부 감당해야 하다 보니 선이 늘어날 때마다 임시로 이어 붙이는 식으로 운영되어 온 흔적이 보였습니다.

이런 임시 구조는 당장 통신에는 문제가 없어 보여도, 함체가 바닥 가까이 노출되어 있어 발에 걸리거나 먼지에 쉽게 노출되는 문제가 있습니다. 포트가 부족해지면 확장할 자리도 마땅치 않아, 결국 옆에 정식 서버랙을 세워 물리적으로 통합 관리할 수 있도록 구조를 개편하는 방향으로 정리했습니다.

신규 서버랙 완성과 스위치 정합

수직 트레이 바로 아래 공간에 대형 서버랙이 자리를 잡고 안착을 마쳤습니다. 랙 내부 중앙부에는 멀티포트 스위치 장비가 단단히 고정되었고, 상단에는 추후 배선 작업을 위해 둥글게 말아놓은 흰색 UTP 케이블 뭉치가 가지런히 얹혀 있었습니다.

이전에는 단자함 아래 소형 함체에 선을 임시로 연결해 쓰다 보니 발에 걸리거나 먼지에 노출되는 문제가 있었지만, 이제는 폐쇄형 랙 안에 장비를 적층해 먼지 유입을 막고 도어를 잠글 수 있게 되어 물리적 보안성도 함께 높아졌습니다.

스위치 정합이 끝난 뒤에는 케이블 하나하나가 제 위치에 꽂혀 있는지, 포트와 배선이 맞게 연결됐는지를 다시 확인하는 과정을 거쳤습니다. 랙 안에 여유 공간을 남겨둔 것도 이후 회선이 늘어날 때를 대비한 부분입니다.

통신실 배선 공사 전에 확인해야 할 점검 항목

통신실 배선 공사를 계획하고 있다면 착수 전에 몇 가지는 미리 확인해두는 것이 좋습니다. 우선 케이블 트레이가 지나갈 경로에 굴곡이 심하거나 다른 배관과 간섭이 생기는 구간은 없는지부터 살펴야 합니다.

다음으로는 기존 단자함과 소형 통신함이 감당하고 있는 포트 수와 여유 공간을 파악해야 합니다. 이미 포화 상태라면 신규 랙을 세워 통합하는 방향이 맞는지, 아니면 기존 함체를 증설하는 선에서 해결할 수 있는지 미리 가늠해볼 수 있습니다.

마지막으로 랙을 놓을 바닥이 수평인지, 통신실 내부 공간이 랙 크기와 도어 개폐 반경을 감당할 수 있는지도 확인 대상입니다. 공간이 좁으면 랙 규격 자체를 다시 검토해야 하는 경우도 있어, 실측 없이 미리 규격을 정하는 것은 피하는 편이 안전합니다.

랙·배선 정리 이후 자주 겪는 문제와 관리 요령

랙과 배선 정리가 끝난 뒤에도 관리를 소홀히 하면 다시 어질러지기 쉽습니다. 흔히 겪는 문제로는 신규 회선을 추가할 때 기존 배선 순서를 무시하고 아무 자리에나 끼워 넣어 트레이 안이 다시 복잡해지는 경우가 있습니다.

랙 도어를 자주 열어두거나 먼지가 많은 환경에서 관리를 소홀히 하면 스위치 장비의 발열과 먼지 유입 문제로 이어질 수 있습니다. 정기적으로 도어와 팬 상태를 점검하고, 케이블 결속 상태가 풀리지 않았는지 확인하는 정도의 관리만으로도 랙 수명을 늘릴 수 있습니다.

회선이 늘어날 걸 대비해 랙 상단에 여유 있게 말아둔 UTP 케이블처럼, 처음부터 여유 공간과 예비 배선을 확보해두면 이후 증설 작업이 한결 수월해집니다. 반대로 여유 없이 꽉 채워 시공하면 다음 공사 때마다 기존 배선을 건드려야 해서 작업 범위가 커집니다.

배선 경로와 장비 통합이 통신실 인프라 수명을 결정한다

이런 대규모 통신실 네트워크 시공은 초기 배선 경로 확보와 장비 통합이 이후 인프라 전체 수명을 결정짓는 경우가 많습니다. 기업 인터넷 가입이나 사내망 설계를 고려하고 있다면 건물의 물리적 배선 환경을 사전에 꼼꼼히 확인하는 것이 바람직합니다.

아이씨스템은 2011년부터 1,200여 현장을 시공해 온 KT 공식 파트너로, 사무실·매장·공장의 랜공사와 KT 오피스넷 인터넷 가입을 함께 상담하고 있습니다. 이번 안양 현장처럼 복잡한 배선 경로를 정리하고 향후 관리 편의성까지 고려한 물리 구조를 원한다면 총비용을 먼저 비교해보고 판단하시길 권합니다.

무리한 조건을 앞세우기보다, 현재 배선 상태와 랙 여유 공간을 실측한 뒤 정말 필요한 만큼만 공사하는 것이 장기적으로 더 유리합니다. 배선 정리와 서버랙 구축을 함께 고민하고 있다면 현장 상황에 맞는 방향을 구체적으로 상담받아 보시기 바랍니다.
